Wilo Control EC-Booster - Elektriskeemide Ülevaade

et Lisa
300 WILO SE 2019-07
Sümbo
l
Kirjeldus
On vähemalt üks kehtiv (kinnitamata) veateade.
Seade on ühenduses väljasiini süsteemiga.

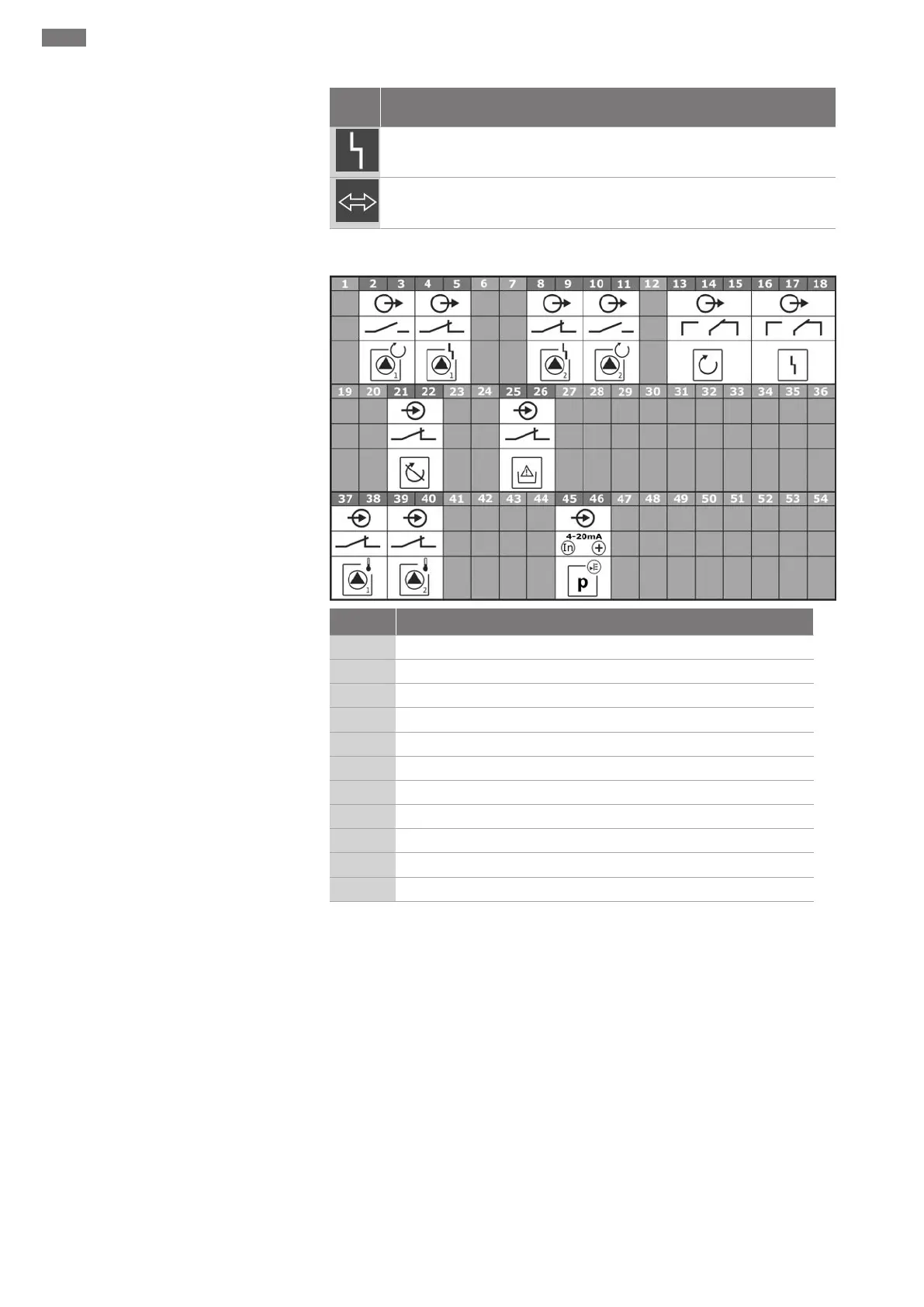

13.3 Elektriskeemide ülevaade
Elektriskeemid Wilo-Control EC-B2...
Klemm Funktsioon
2/3
Väljund: Pumba 1 üksikkäituse signaal
4/5
Väljund: Pumba 1 individuaalne tõrketeade
8/9
Väljund: Pumba 2 individuaalne tõrketeade
10/11
Väljund: Pumba 2 üksikkäituse signaal
13/14/15
Väljund: Koondtööteade
16/17/18
Väljund: Koondveateade
21/22
Sisend: Extern OFF
25/26
Sisend: Kuivkäik / kuivalt töötamise kaitse
37/38
Sisend: Pumba 1 mähise termiline kontroll
39/40
Sisend: Pumba 2 mähise termiline kontroll
45/46
Sisend: passiivne rõhuandur (4–20mA)
