it Messa in servizio
156 WILO SE 2019-07
• Monitoraggio corrente motore: Codice di errore “E080.x”
⇒ Disattivazione del monitoraggio corrente motore: Nel menu 5.69, impostare il
valore su “off”!
▶ Funzioni di monitoraggio disattivate. L’apparecchio di comando funziona ora senza
anomalie su allacciamento a corrente alternata.
AVVISO
Osservare il codice di errore riportato sul display
Se il LED di errore rosso si accende o lampeggia, osservare il codice di errore riportato
sul display! Una volta confermata l’anomalia, l’ultimo errore viene registrato nel me-
nu 6.02.
1
2
3
4
5

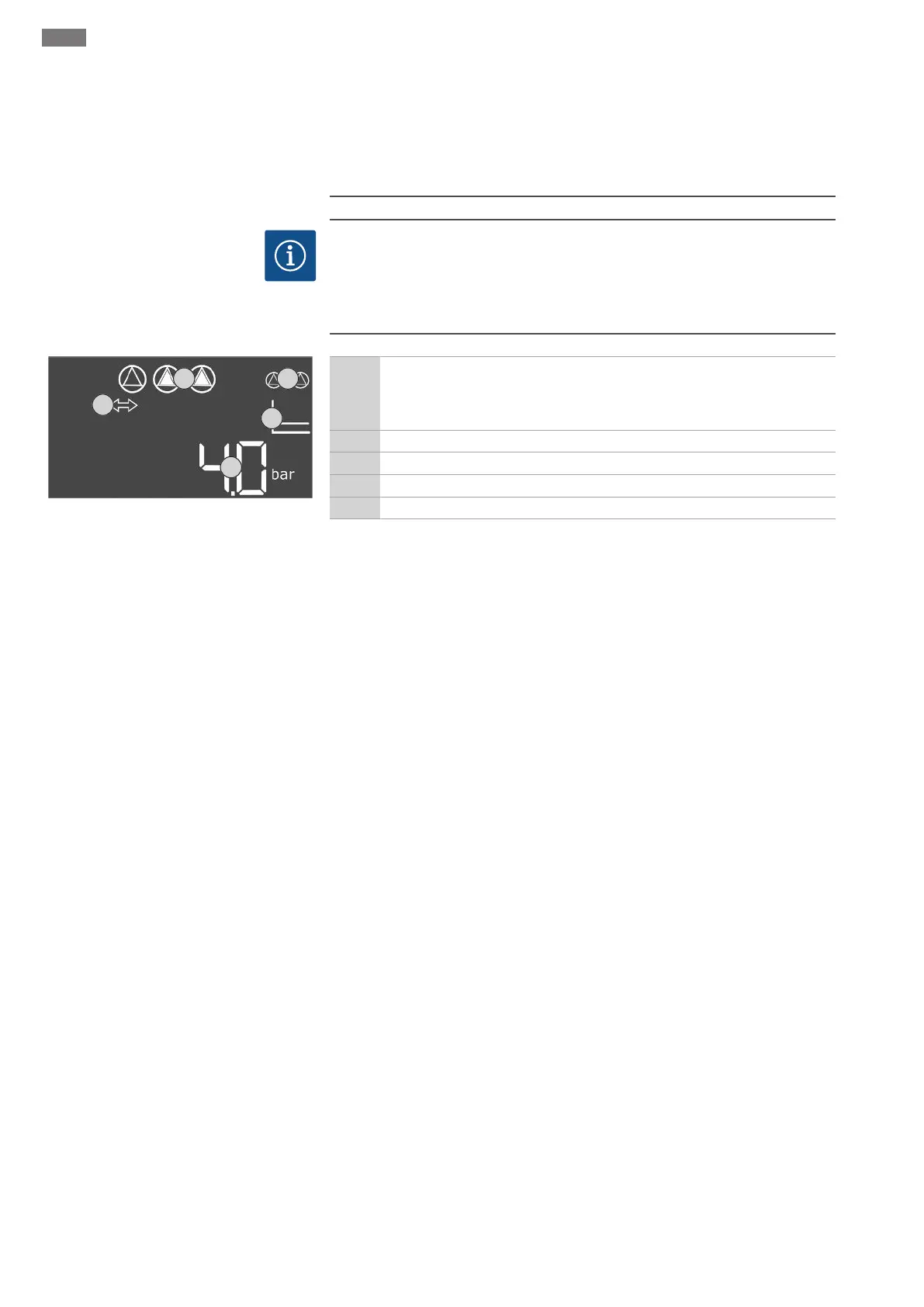

Fig.26: Schermata iniziale
1
Stato attuale della pompa:
- Numero di pompe registrate
- Pompa attivata/disattivata
- Pompe ON/OFF
2 Bus di campo attivo
3 Valore reale della pressione
4 Modo di regolazione (ad es. p-c)
5 Il funzionamento pompa di riserva è attivo
‡ L’apparecchio di comando è bloccato.
‡ L’installazione è stata eseguita correttamente.
‡ Tutti i sensori e le utenze sono collegati e installati nel vano d’esercizio.
‡ Se è presente una protezione contro la mancanza d’acqua (protezione contro il
funzionamento a secco), impostare correttamente il punto di commutazione.
‡ Salvamotore preimpostato secondo le specifiche della pompa (solo “Control EC-
Booster”).
1. Portare l’interruttore principale in posizione “ON”.
2. L’apparecchio di comando si avvia.
- Tutti i LED si accendono per 2sec.
- Il display si accende e appare la schermata iniziale.
Il simbolo stand-by appare sul display.
▶ L’apparecchio di comando è pronto per l’uso, avvia la configurazione iniziale o il
funzionamento automatico.
8.3 Avvio della configurazione iniziale
Durante la configurazione osservare i seguenti punti:
▪Se non si immettono dati o non si aziona l’apparecchiatura per 6minuti:
– L’illuminazione del display si spegne.
– Il display ritorna alla schermata principale.
– L’immissione di parametri è bloccata.
▪Alcune impostazioni possono essere solo regolate manualmente, se nessuna pompa è in
funzione.
▪Il menu si regola automaticamente in base alle impostazioni. Esempio: i menu 5.41 ...
5.43 sono visibili solo se la funzione “Avvio pompa” (menu 5.40) è attiva.
▪La struttura dei menu è valida per tutti gli apparecchi di comando EC (ad es. HVAC, Boo-
ster, Lift, Fire, ...). Ciò può portare a lacune nella struttura dei menu.
Per impostazione predefinita, i valori vengono solo visualizzati. Per modificare i valori,
abilitare l’immissione dei parametri nel menu 7.01:
