Produktbeschreibung de
Einbau- und Betriebsanleitung Wilo-Control EC/ECe-Booster 9
4 Produktbeschreibung
4.1 Aufbau
1
2
3
4

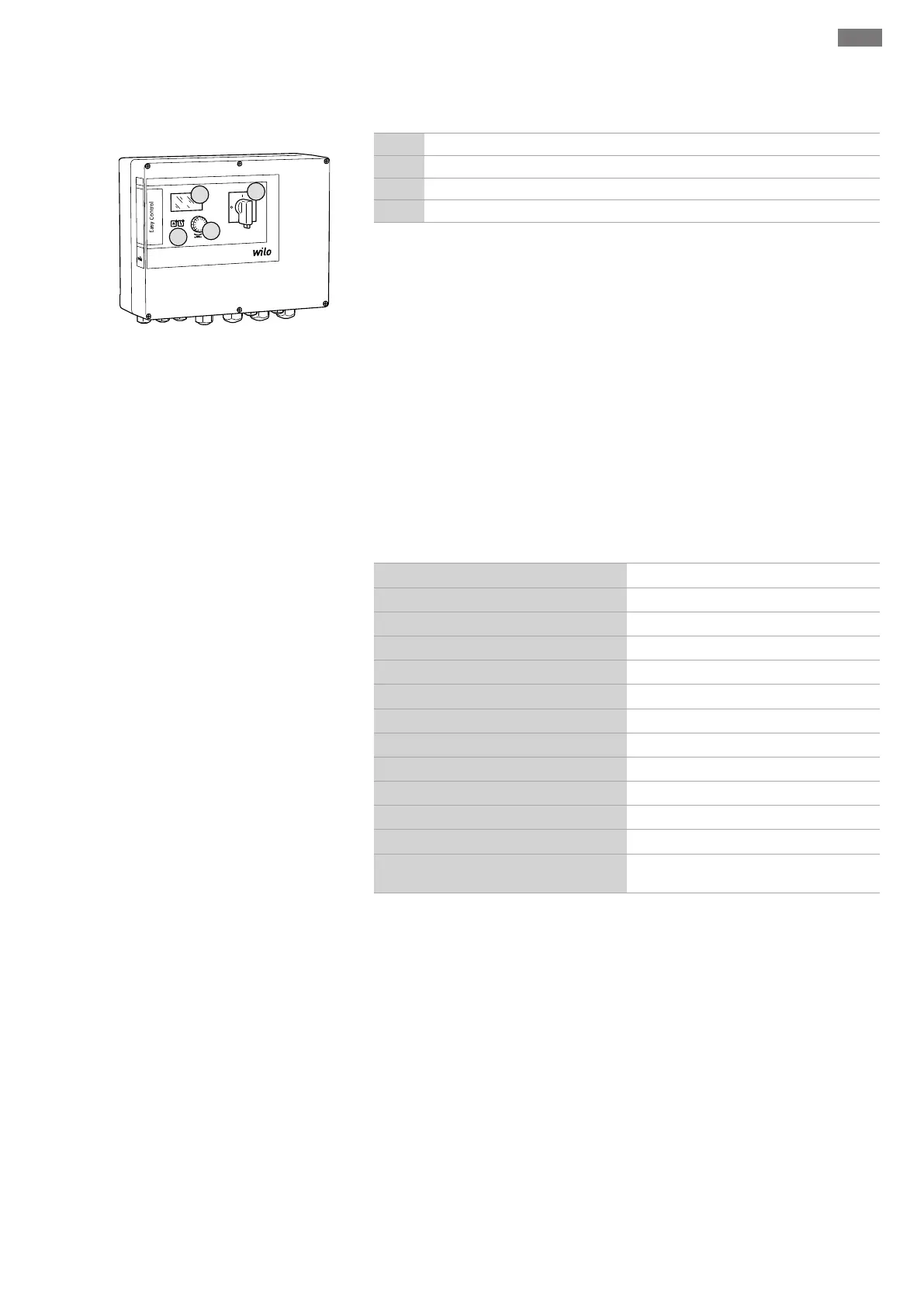

Fig.1: Schaltgerätefront
1 Hauptschalter
2 Bedienknopf
3 LED-Anzeigen
4 LC-Display
Die Front des Schaltgeräts besteht aus den folgenden Hauptkomponenten:
Hauptschalter zum Ein-/Ausschalten des Schaltgeräts
Bedienknopf zur Menüauswahl und Parametereingabe
LEDs zur Anzeige des aktuellen Betriebszustands
LC-Display zur Anzeige der aktuellen Betriebsdaten und der einzelnen Menüpunkte
4.2 Funktionsweise
Abhängig vom Istdruck in der Anlage werden die Pumpen einzeln automatisch zu- und
abgeschaltet. Die Druckregelung erfolgt beim Control EC-Booster über einen Zwei-
punktregler, beim Control ECe-Booster über einen PID-Regler. Wenn das Trockenlauf-
niveau erreicht wird, erfolgt eine optische Meldung und eine Zwangsausschaltung aller
Pumpen. Störungen werden im Fehlerspeicher abgelegt.
Die Anzeige der aktuellen Betriebsdaten und -zustände werden im LC-Display und über
LEDs dargestellt. Die Bedienung und die Eingabe der Betriebsparameter erfolgen über
einen Drehknopf.
4.3 Technische Daten
Herstellungsdatum*
siehe Typenschild
Netzanschluss
siehe Typenschild
Netzfrequenz
50/60 Hz
Max. Stromaufnahme pro Pumpe
siehe Typenbezeichnung
Max. Nennleistung pro Pumpe
siehe Typenschild
Einschaltart der Pumpe
siehe Typenbezeichnung
Umgebungs-/Betriebstemperatur
0 ... 40 °C
Lagertemperatur
-30 ... +60 °C
Max. relative Luftfeuchte
90 %, nicht kondensierend
Schutzart
IP54
Elektrische Sicherheit
Verschmutzungsgrad II
Steuerspannung
siehe Typenschild
Gehäusematerial
Polycarbonat, UV-beständig oder Stahl-
blech, pulverbeschichtet
*Das Herstellungsdatum wird nach ISO8601 angegeben: JJJJWww
JJJJ = Jahr
W = Abkürzung für Woche
ww = Angabe der Kalenderwoche
4.4 Ein- und Ausgänge
Eingänge
Analoger Eingang:
1x passiver Drucksensor 4-20mA
Digitale Eingänge:
1x Schwimmerschalter/Druckschalter für die Erfassung des Trockenlauf-/Wasser-
mangelniveaus
1x Extern OFF: zur Fernausschaltung aller Pumpen
Pumpenüberwachung:
Control EC-Booster: 1x Eingang/Pumpe für die thermische Wicklungsüberwachung
mit Bimetallfühler
HINWEIS!PTC- und Pt100-Fühler können nicht angeschlossen werden!
Control ECe-Booster: 1x Eingang/Pumpe für die Störmeldung des Frequenzumrich-
ters
