fr Installation
106 WILO SE 2019-07
x

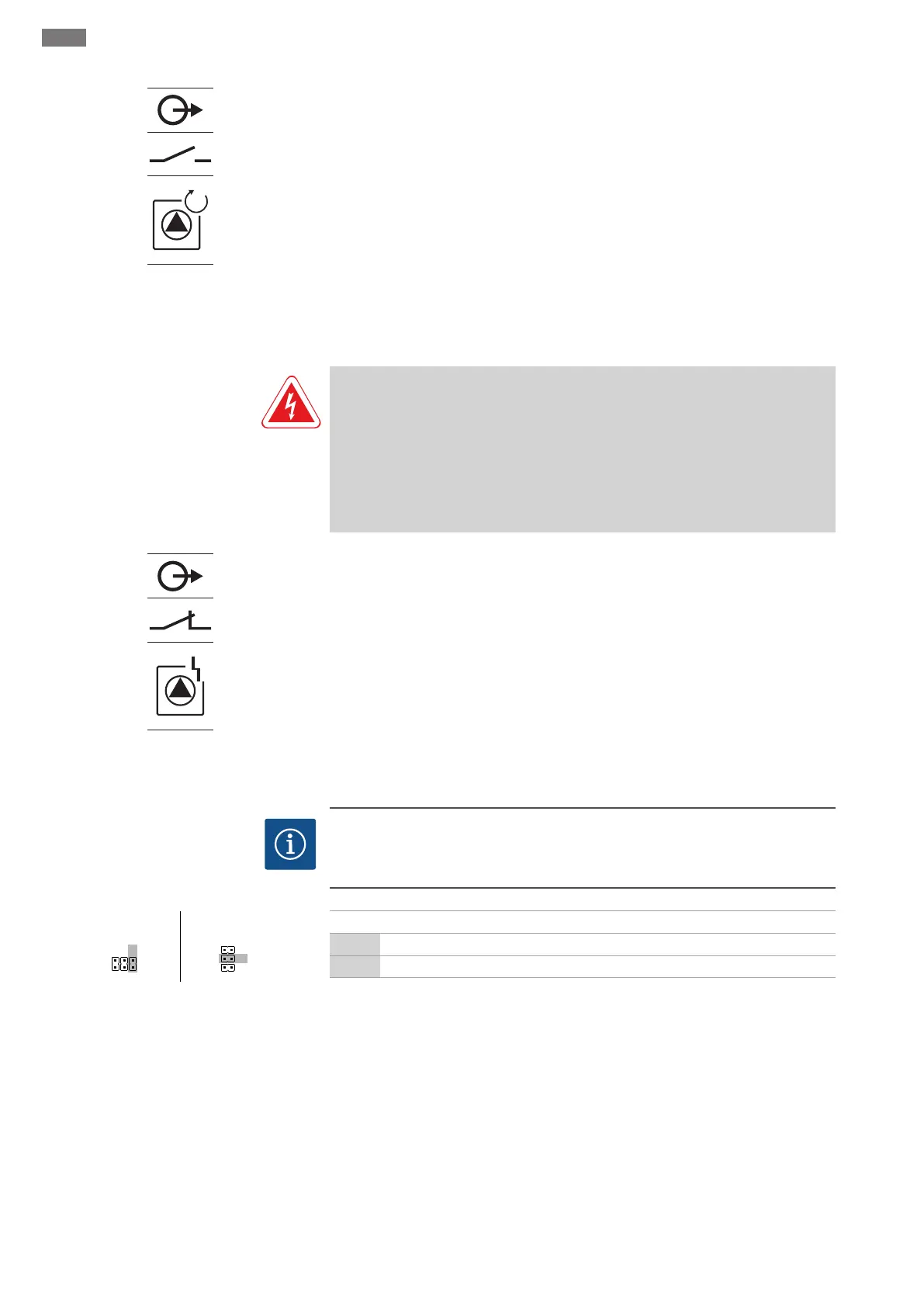

Fig.20: Symbole dans l'aperçu du raccorde-
ment
Un rapport de marche pour chaque pompe (EBM) est émis par une sortie séparée:
▪Type de contact: contact sec à fermeture
▪Charge de contact:
– Minimum: 12V, 10mA
– Maximum: 250V, 1A
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et
les fixer. Raccorder les fils à la réglette à bornes conformément au schéma de raccorde-
ment. Le numéro de borne de l'aperçu de raccordement est indiqué dans le cou-
vercle. Le «x» dans le symbole indique la pompe correspondante:
▪1 = Pompe 1
▪2 = Pompe 2
▪3 = Pompe 3
6.5.16 Raccordement du report de dé-
fauts individuel (ESM)
DANGER
Risque de blessures mortelles dû au courant électrique d'une source ex-
terne!
L'alimentation électrique provient d'une source externe. Cette tension demeure au
niveau des bornes lorsque le commutateur principal est éteint. Il existe un risque de
blessures mortelles! Avant toute opération, l'alimentation électrique de la source
doit être coupée! Les travaux électriques doivent être réalisés par un électricien
conformément aux directives locales.
x
Fig.21: Symbole dans l'aperçu du raccorde-
ment
Un rapport de défauts pour chaque pompe (ESM) est émis par une sortie séparée:
▪Type de contact: contact sec de repos
▪Charge de contact:
– Minimum: 12V, 10mA
– Maximum: 250V, 1A
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et
les fixer. Raccorder les fils à la réglette à bornes conformément au schéma de raccorde-
ment. Le numéro de borne de l'aperçu de raccordement est indiqué dans le cou-
vercle. Le «x» dans le symbole indique la pompe correspondante:
▪1 = Pompe 1
▪2 = Pompe 2
▪3 = Pompe 3
6.5.17 Raccordement de ModBus RTU
AVIS
Ne pas appliquer de tension externe!
La présence d'une tension externe détériore le composant.
J4 J3 J2
J4
J2
J3
Control EC/ECe-B2 Control EC/ECe-B3
Fig.22: Position du cavalier
Numéros de position, voir Aperçu des composants: Wilo-Control EC-Booster [}98]
9 ModBus: interface RS485
10 ModBus: cavaliers pour la terminaison/polarisation
Le protocole ModBus est disponible pour permettre la liaison à une gestion technique
de bâtiment. Insérer les câbles de raccordement à fournir par le client dans les passe-
câbles à vis et les fixer. Raccorder les fils à la réglette à bornes conformément à l'affec-
tation des raccords.
Respecter les points suivants:
▪Interface: RS485
▪Réglages du protocole de bus de terrain: menus 2.01 à 2.05.
▪Le coffret de commande est fermé en usine. Retirer la terminaison: retirer le cavalier
«J2».
▪Si le ModBus a besoin d'une polarisation, enficher les cavaliers «J3» et «J4».
