Wilo Control EC-Booster User Manual

da Bilag
260 WILO SE 2019-07
Klemme Funktion
13/14
Udgang: Enkeltfejlmelding pumpe 2
15/16
Udgang: Enkeltfejlmelding pumpe 3
17/18/19
Udgang: Kombinationsdriftsignal
20/21/22
Udgang: Kombinationsfejlsignal
23/24
Indgang: Termisk viklingsovervågning pumpe 1
25/26
Indgang: Termisk viklingsovervågning pumpe 2
27/28
Indgang: Termisk viklingsovervågning pumpe 3
29/30
Indgang: Extern OFF
31/32
Indgang: Vandmangel/tørløbsbeskyttelse
41/42
Indgang: passiv trykføler 4-20mA

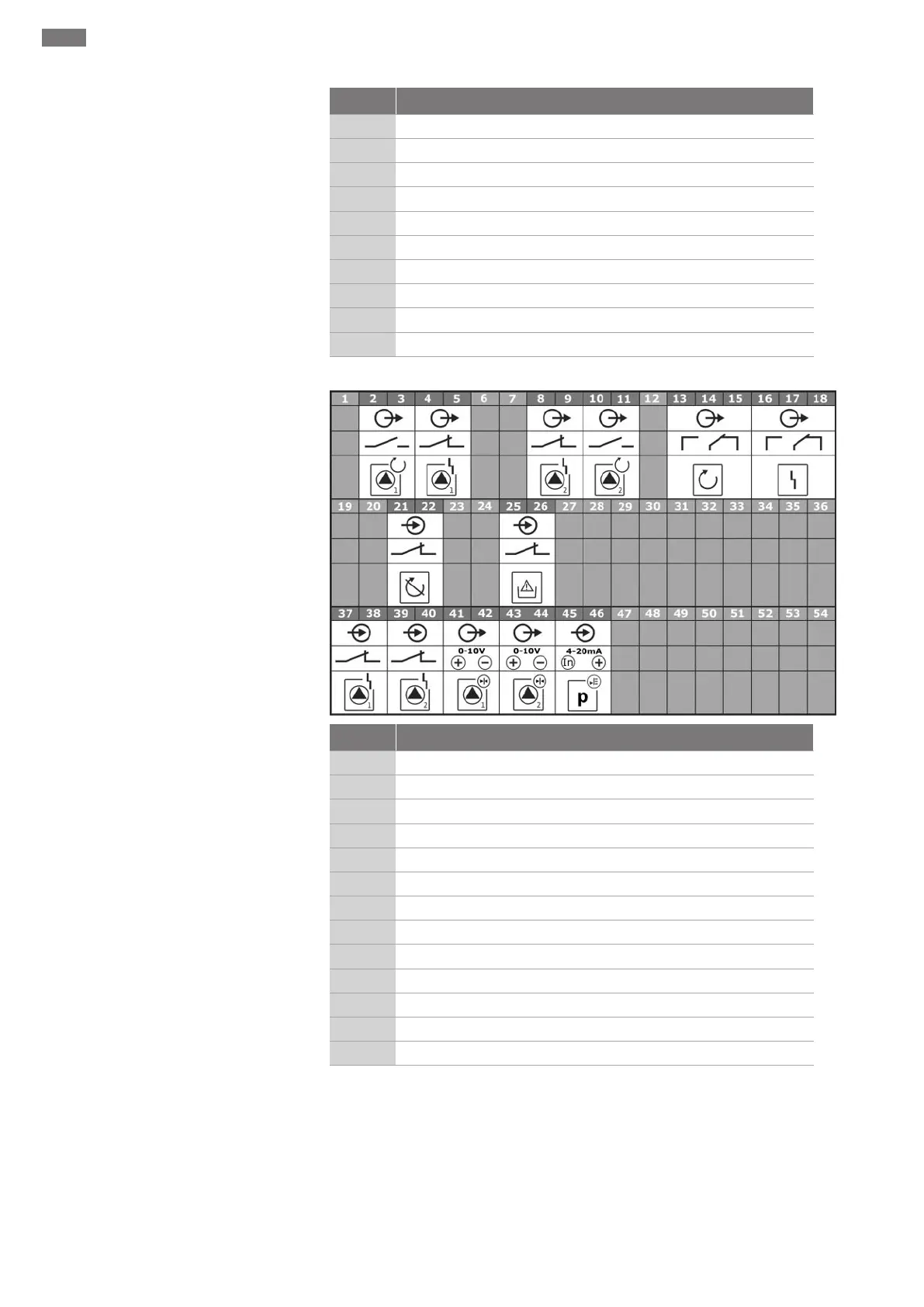

Klemmediagrammer Wilo-Control ECe-B2...
Klemme Funktion
2/3
Udgang: Enkeldriftsmelding pumpe 1
4/5
Udgang: Enkeltfejlmelding pumpe 1
8/9
Udgang: Enkeltfejlmelding pumpe 2
10/11
Udgang: Enkeldriftsmelding pumpe 2
13/14/15
Udgang: Kombinationsdriftsignal
16/17/18
Udgang: Kombinationsfejlsignal
21/22
Indgang: Extern OFF
25/26
Indgang: Vandmangel/tørløbsbeskyttelse
37/38
Indgang: Fejlmelding frekvensomformer pumpe 1
39/40
Indgang: Fejlmelding frekvensomformer pumpe 2
41/42
Udgang: Nominelt tryk pumpe 1
43/44
Udgang: Nominelt tryk pumpe 2
45/46
Indgang: passiv trykføler 4-20mA
