Wilo Control EC-Booster - Page 217

Приложение bg
Инструкция за монтаж и експлоатация Wilo-Control EC/ECe-Booster 217

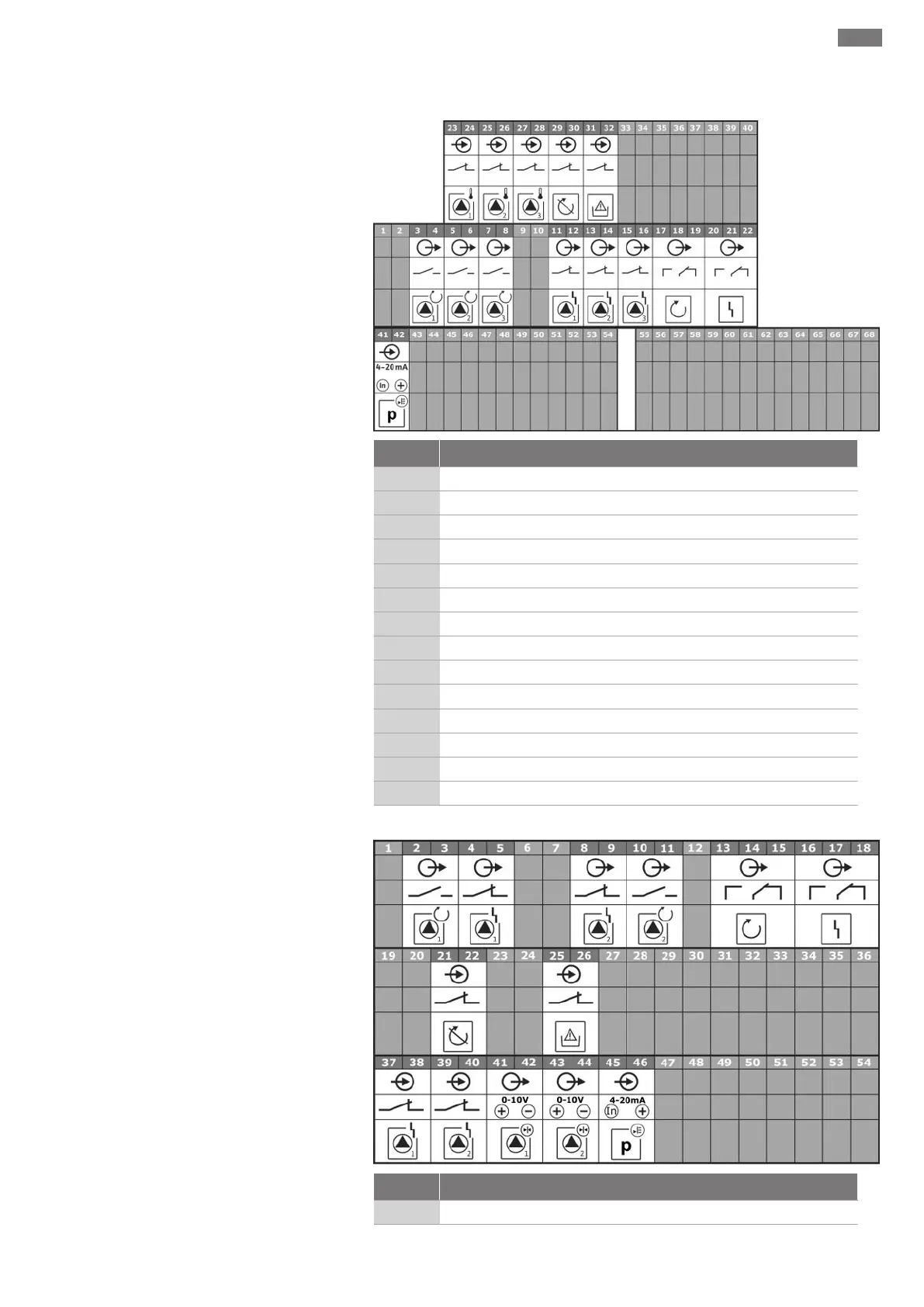

Схеми на свързване Wilo-Control EC-B3...
Клема Функция
3/4
Изход: Единичен сигнал за работа на Помпа 1
5/6
Изход: Единичен сигнал за работа на Помпа 2
7/8
Изход: Единичен сигнал за работа на помпа 3
11/12
Изход: Eдиничен сигнал за неизправност на помпа 1
13/14
Изход: Eдиничен сигнал за неизправност на помпа 2
15/16
Изход: Eдиничен сигнал за неизправност на помпа 3
17/18/19
Изход: Общ сигнал за работа
20/21/22
Изход: Общ сигнал за повреда
23/24
Вход: Термичен контрол на намотките на Помпа 1
25/26
Вход: Термичен контрол на намотките на Помпа 2
27/28
Вход: Термичен контрол на намотките на Помпа 3
29/30
Вход: Extern OFF
31/32
Вход: Недостиг на вода/Защита от работа на сухо
41/42
Вход: пасивен сензор за налягане 4-20mA
Схеми на свързване Wilo-Control ECe-B2...
Клема Функция
2/3
Изход: Единичен сигнал за работа на Помпа 1
