bg Приложение
218 WILO SE 2019-07
Клема Функция
4/5
Изход: Eдиничен сигнал за неизправност на помпа 1
8/9
Изход: Eдиничен сигнал за неизправност на помпа 2
10/11
Изход: Единичен сигнал за работа на Помпа 2
13/14/15
Изход: Общ сигнал за работа
16/17/18
Изход: Общ сигнал за повреда
21/22
Вход: Extern OFF
25/26
Вход: Недостиг на вода/Защита от работа на сухо
37/38
Вход: Съобщение за грешка Честотен преобразувател Помпа 1
39/40
Вход: Съобщение за грешка Честотен преобразувател Помпа 2
41/42
Изход: Зададена стойност на налягането на Помпа 1
43/44
Изход: Зададена стойност на налягането на Помпа 2
45/46
Вход: пасивен сензор за налягане 4-20mA

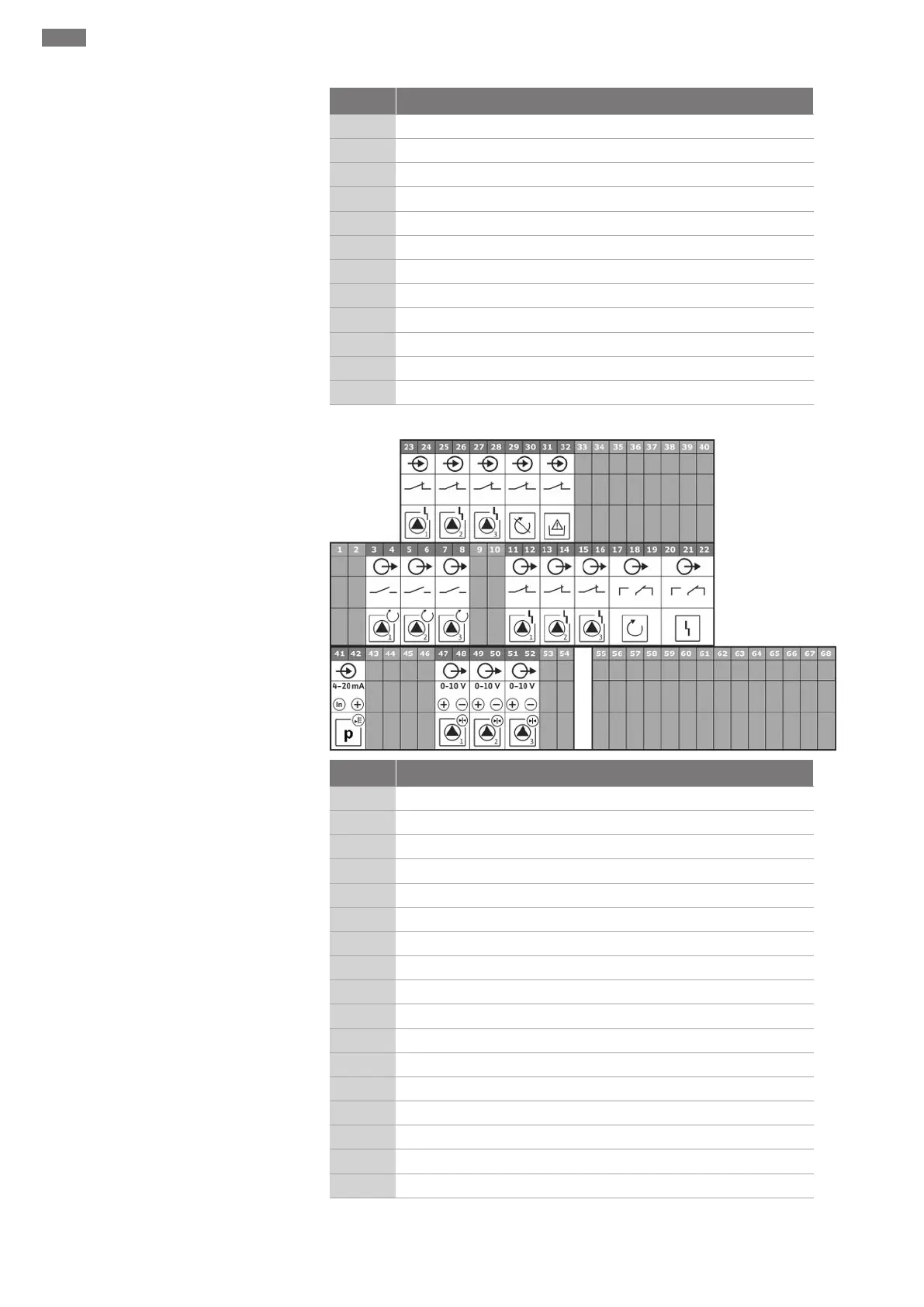

Схеми на свързване Wilo-Control ECe-B3...
Клема Функция
3/4
Изход: Единичен сигнал за работа на Помпа 1
5/6
Изход: Единичен сигнал за работа на Помпа 2
7/8
Изход: Единичен сигнал за работа на помпа 3
11/12
Изход: Eдиничен сигнал за неизправност на помпа 1
13/14
Изход: Eдиничен сигнал за неизправност на помпа 2
15/16
Изход: Eдиничен сигнал за неизправност на помпа 3
17/18/19
Изход: Общ сигнал за работа
20/21/22
Изход: Общ сигнал за повреда
23/24
Вход: Съобщение за грешка Честотен преобразувател Помпа 1
25/26
Вход: Съобщение за грешка Честотен преобразувател Помпа 2
27/28
Вход: Съобщение за грешка Честотен преобразувател Помпа 3
29/30
Вход: Extern OFF
31/32
Вход: Недостиг на вода/Защита от работа на сухо
41/42
Вход: пасивен сензор за налягане 4-20mA
47/48
Изход: Зададена стойност на налягането на Помпа 1
49/50
Изход: Зададена стойност на налягането на Помпа 2
51/52
Изход: Зададена стойност на налягането Помпа 3
