bg Инсталиране
194 WILO SE 2019-07
6.5.14 Връзка за общ сигнал за
повреда (SSM)
ОПАСНОСТ
Опасност за живота поради електрически ток от външен июточник!
Електрозахранване става от външен източник. Напрежението е свързано към
клемите дори при изключен главен прекъсвач! Има опасност за живота! Преди
всякакви дейности трябва да се изключи ел. захранването на източника!
Работите по електрически инсталации трябва да се извършват от
електротехник в съответствие с националните разпоредби.

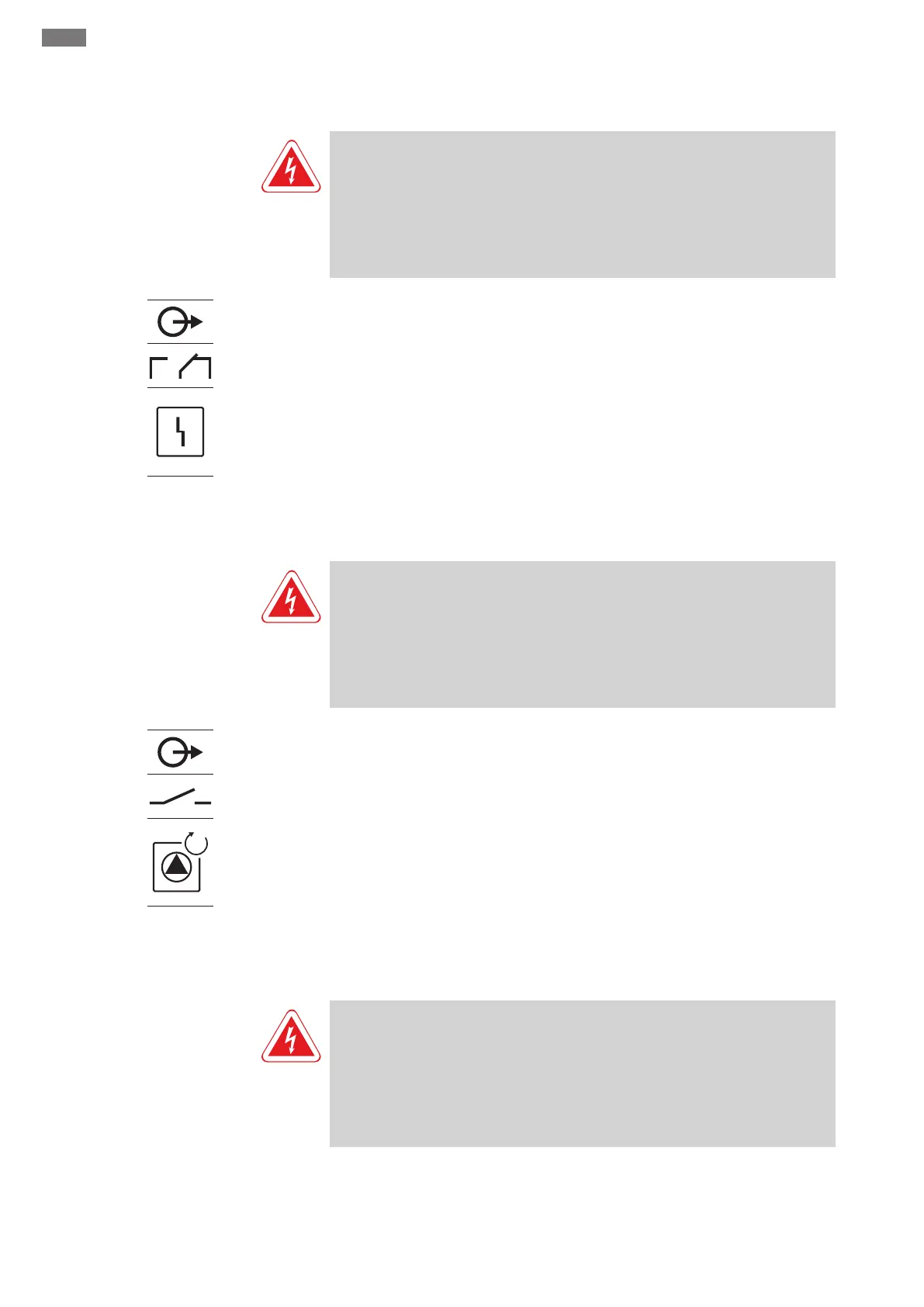

Fig.19: Символ преглед на връзките
През отделен изход се подава сигнал за повреда за всички помпи (SSM):
▪Вид контакт: безпотенциален превключващ контакт
▪Натоварване на контактите:
– Минимум: 12V, 10mA
– Максимум: 250V, 1A
Положеният от монтажника захранващ кабел да се прокара през кабелните
съединения с резба и да се фиксира. Свържете жилата към клемореда съгласно
схемата на свързване. Вижте номерата на клемите в прегледа за свързване на
капака.
6.5.15 Връзка за единичен сигнал за
работа (EBM)
ОПАСНОСТ
Опасност за живота поради електрически ток от външен июточник!
Електрозахранване става от външен източник. Напрежението е свързано към
клемите дори при изключен главен прекъсвач! Има опасност за живота! Преди
всякакви дейности трябва да се изключи ел. захранването на източника!
Работите по електрически инсталации трябва да се извършват от
електротехник в съответствие с националните разпоредби.
x
Fig.20: Символ преглед на връзките
През отделен изход се подава сигнал за работа за всяка помпа (EBM):
▪Вид контакт: безпотенциален затварящ контакт
▪Натоварване на контактите:
– Минимум: 12V, 10mA
– Максимум: 250V, 1A
Положеният от монтажника захранващ кабел да се прокара през кабелните
съединения с резба и да се фиксира. Свържете жилата към клемореда съгласно
схемата на свързване. Вижте номерата на клемите в прегледа за свързване на
капака. „x“ в символа указва съответната помпа:
▪1 = Помпа 1
▪2 = Помпа 2
▪3 = Помпа 3
6.5.16 Връзка за единичен сигнал за
повреда (ESM)
ОПАСНОСТ
Опасност за живота поради електрически ток от външен июточник!
Електрозахранване става от външен източник. Напрежението е свързано към
клемите дори при изключен главен прекъсвач! Има опасност за живота! Преди
всякакви дейности трябва да се изключи ел. захранването на източника!
Работите по електрически инсталации трябва да се извършват от
електротехник в съответствие с националните разпоредби.
