WTEC II ELECTRONIC CONTROLS TROUBLESHOOTING MANUAL
D–22 Copyright © 1998 General Motors Corp.
APPENDIX D WIRE/CONNECTOR CHART

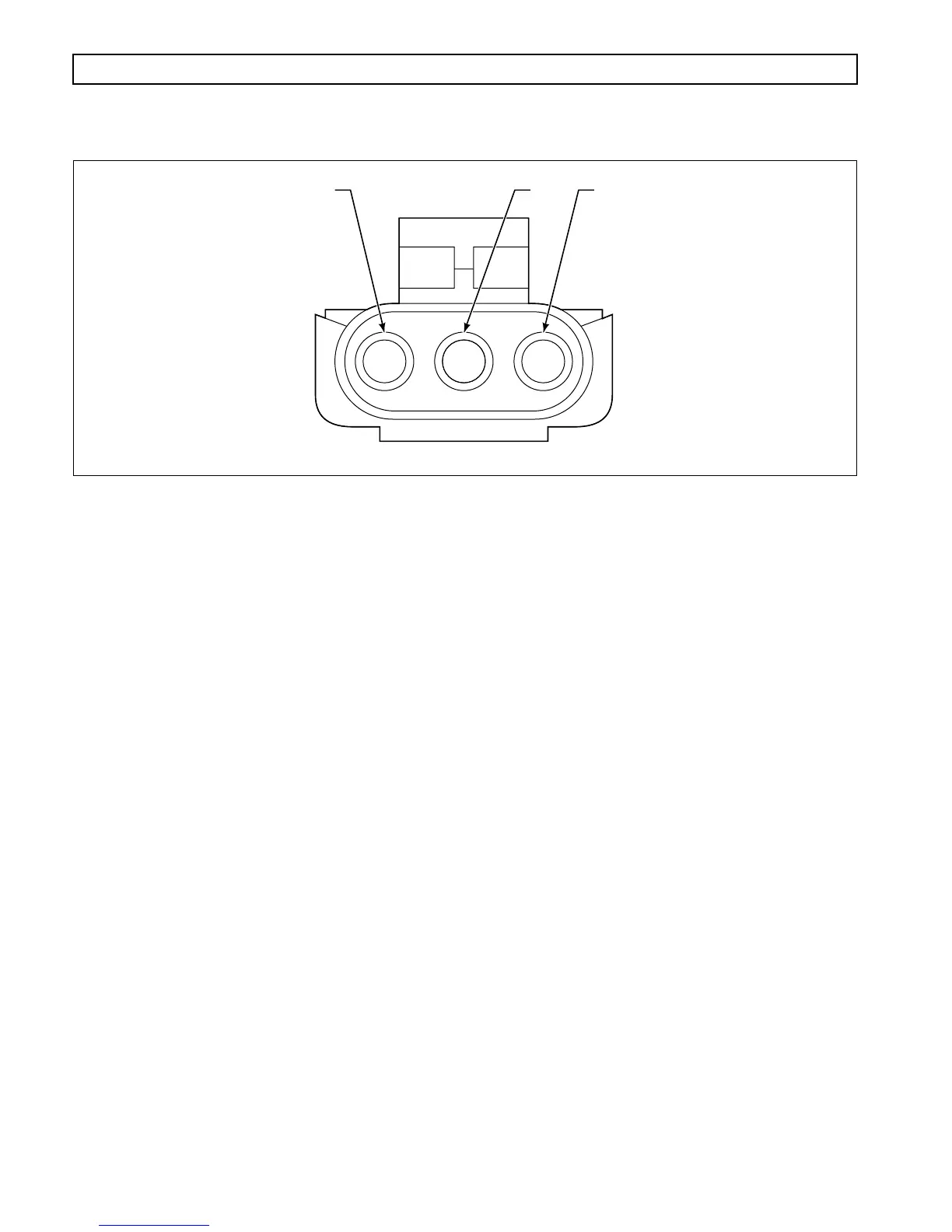

Figure D–18. Retarder Resistance Module/Interface Connector
RETARDER RESISTANCE MODULE / INTERFACE CONNECTOR
Terminal No. Color Wire No. Description Termination Point(s)
A Green 135D Analog Ground ECU, B1; Trans Conn, G2;
Rtdr Resist Module, A; TPS, A
B Yellow 164 Retarder Mod. ECU, B22; Rtdr Resist Module, B
C White 133 Retarder Mod. Hi ECU, A24; Rtdr Resist Module, C
CBA
V00645
