WTEC II ELECTRONIC CONTROLS TROUBLESHOOTING MANUAL
D–34 Copyright © 1998 General Motors Corp.
APPENDIX D WIRE/CONNECTOR CHART

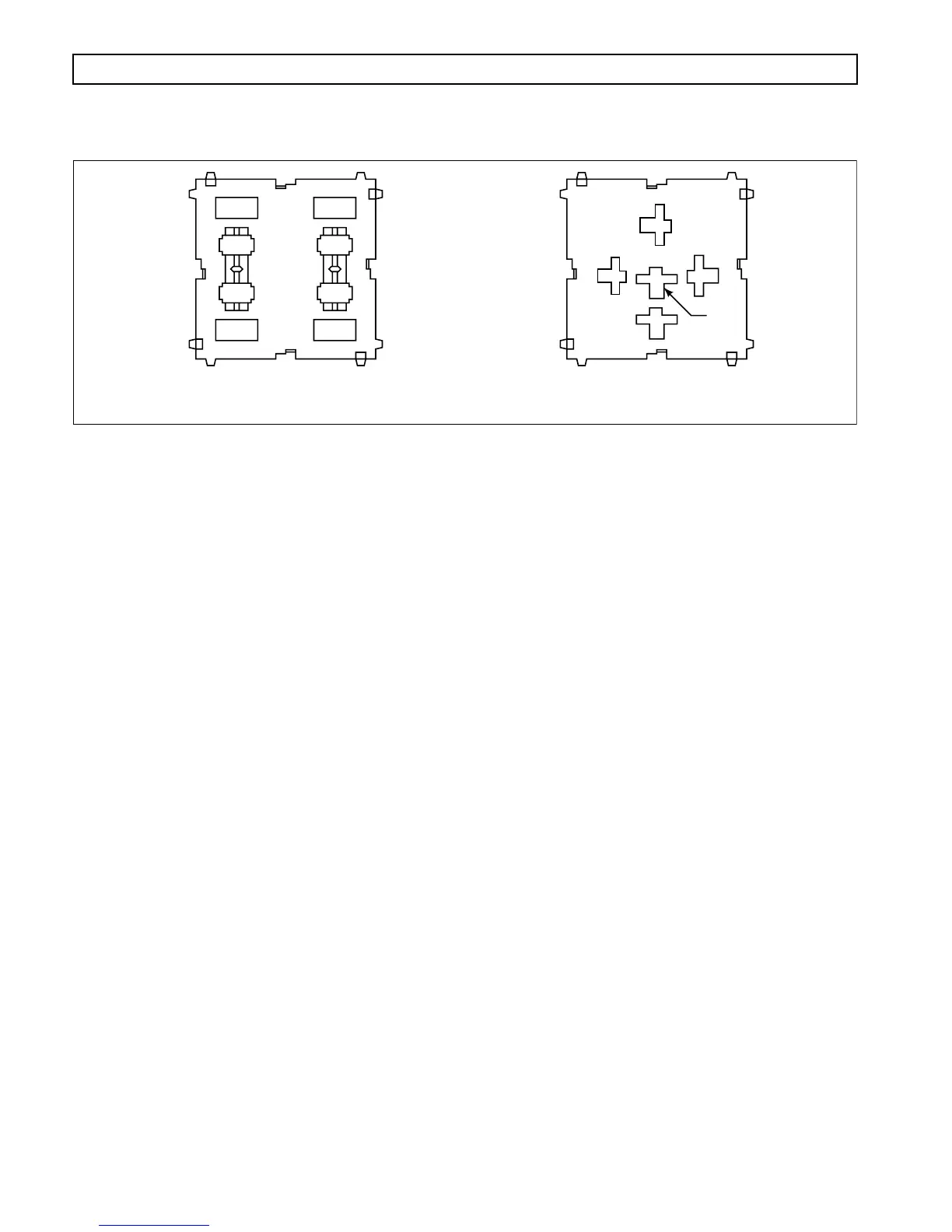

Figure D–26. Dill VIW Connectors
FREIGHTLINER HARNESS P/N 29507731 (PRIOR TO MODEL YEAR 1995)
2-Fuse Block — P/N 29509584
Terminal No. Color Wire No. Description Termination Point(s)
1A White 14 Battery (+) Battery Terminal
1B White 306 Ignition Feed CIW B, D
2A Red 136D 12/24V Splice A
2B Yellow 146A IGSN ECU, B12
Relay Holder A — P/N 29509583
Terminal No. Color Wire No. Description Termination Point(s)
30 White GND GND SP Splice Area C
85 Green 115 DNS ECU, A15
86 White 305 ACC IGTN CIW A, D
87 White 223 DNS LIGHT CIW B, F
87A
Relay Holder B — P/N 29509583
Terminal No. Color Wire No. Description Termination Point(s)
30 Black 15E IG SRT CIW A, A
85 White GND GND SP Splice Area C
86 Violet 123 NTST ECU, A23
87 Black 15 IG SRT CIW A, F
87A
Relay Holder C — P/N 29509583
Terminal No. Color Wire No. Description Termination Point(s)
30 White 20C ACC PWR FD CIW A, B
85 White 113 RVWN ECU, A13
86 White 20B ACC PWR FD Splice Area E
87 White 20A ACC PWR FD CIW A, E
87A
2-FUSE BLOCK
1B
1A
2B
86
87
85
30
2A
HOLDER RELAY
(A,B, AND C)
V01682
87A
(continued on the next page)
