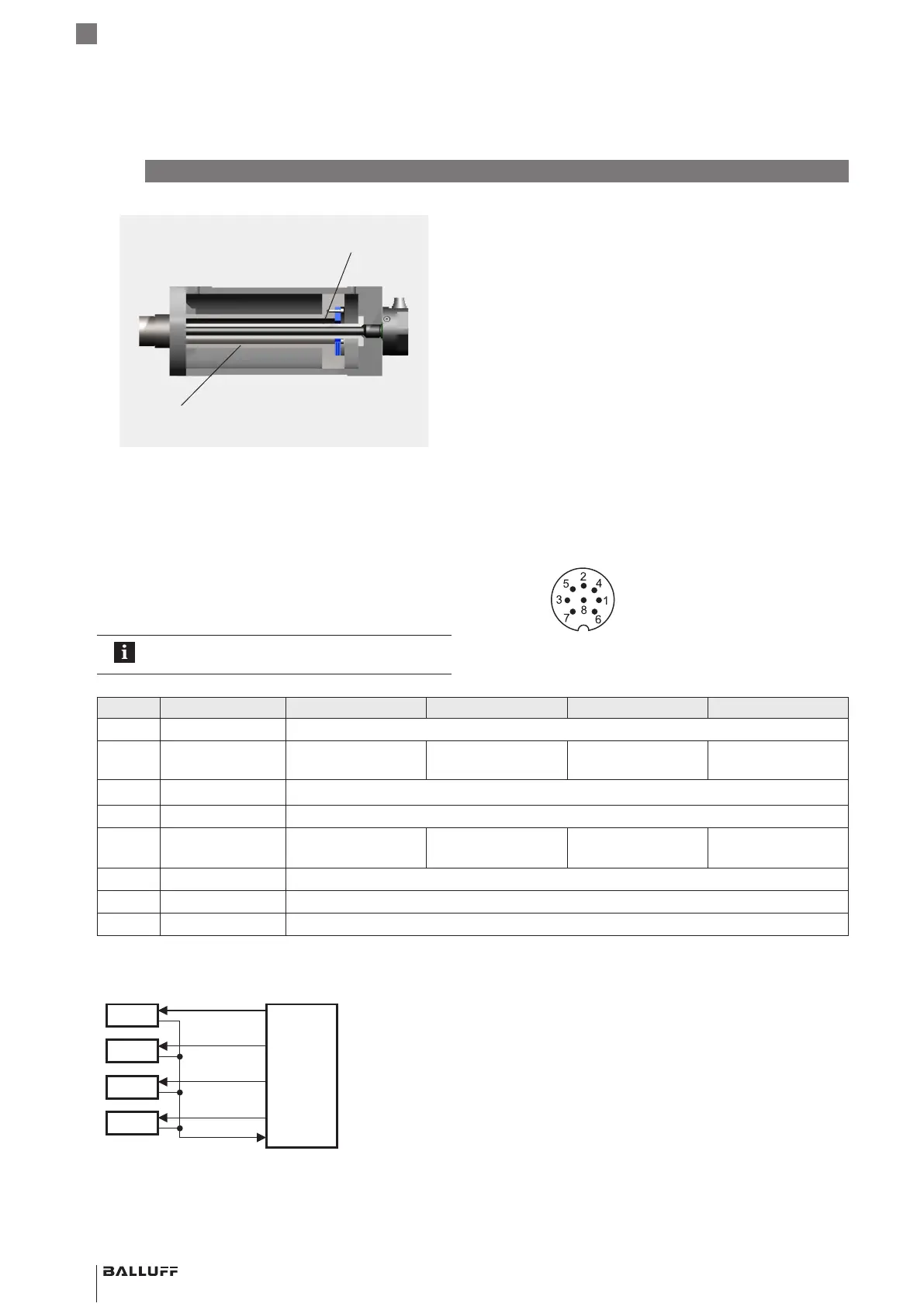

Fig. 4-8:
Sensor de posición
(p. ej., BTL-P-1028-15R)
Tubo de apoyo de material no imantable
Ejemplo2, el BTL se monta con un tubo de apoyo
4.4 Conexión eléctrica
En función de la variante de conexión, la conexión eléctrica
se realiza de forma fija a través de un cable o a través de un
conector.
En la Tab. 4-2 encontrará la asignación de conexiones o
de pines de la correspondiente versión.
Tenga en cuenta la información sobre el blindaje y
el tendido de cables que figura en la página11.
Pin Color del conductor -P… -I… -L… -M…
1 YE Amarillo +Init
2 GY
Gris
+Start/Stop
(2ºflanco)
+Start/Stop
(tri-state, 2ºflanco)
+Tor +Start/Stop
(1erflanco)
3 PK Rosa −Init
4 RD Rojo no utilizado
1)
5 GN Verde
−Start/Stop
(2ºflanco)
−Start/Stop
(tri-State, 2ºflanco)
−Tor −Start/Stop
(1erflanco)
6 BU Azul GND
7 BN Marrón 20…28V
8 WH Blanco no utilizado
1)
1) Los conductores no utilizados se pueden conectar en el lado del dispositivo de control con GND, pero no con el blindaje.
Tab. 4-2: Asignación de conexiones
N.º1
N.º2
N.º3
N.º 4
BTL5-I…
Impulso de salida
Start/Stop
Impulso Init
Impulso Init
Impulso Init
Impulso Init
Unidad de evaluación o PLC
Fig. 4-9: Esquema de conexión, funcionamiento en bus
4
Montaje y conexión (continuación)
Fig. 4-10: Asignación de pines S32 (vista desde arriba del conector
en el BTL), conector cilíndrico M16 de 8polos
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Sistema magnetostrictivo de medición de posición – Forma constructiva de varilla
