www.balluff.com 15español
Los accesorios no se incluyen en el suministro y, por
tanto, se deben solicitar por separado.
7.1 Sensor de posición

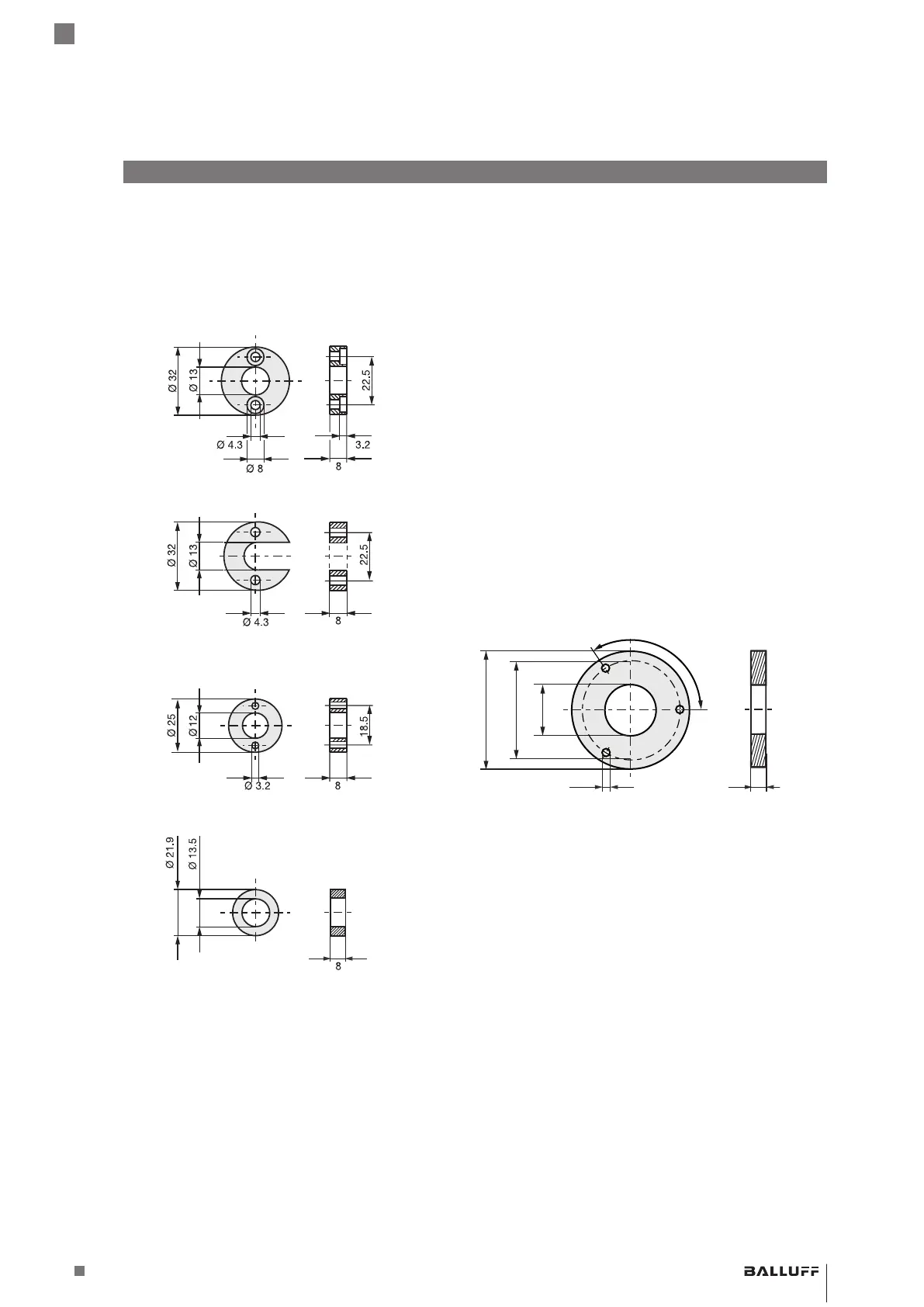

Fig. 7-1:
BTL-P-1013-4R
BTL-P-1013-4S
BTL-P-1012-4R
BTL-P-1014-2R
BTL-P-0814-GR-PAF
Medidas de montaje de los sensores de posición
BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R,
BTL-P-1014-2R:
Peso: <15g
Carcasa: Aluminio
Temperatura ambiente:
– 40°C…+ 85°C
El volumen de suministro de los sensores de
posición BTL-P-1013-4R, BTL-P-1013-4S,
BTL-P-1012-4R incluye:
Elemento
distanciador:
8mm, material polioximetileno
(POM)
Sensor de posición BTL5-P-4500-1 (electroimán):
Peso: Aprox. 90g
Carcasa: Material sintético
Temperatura ambiente:
– 40°C…+ 60°C
BTL-P-1028-15R (accesorio especial para
aplicaciones que empleen tubo de apoyo):
Peso: Aprox. 68g
Carcasa: Aluminio
Fig. 7-2:
Ø 4.3
120°
Ø 28 Ø 54
Ø 65
8
Accesorios especiales BTL-P-1028-15R
7
Accesorios
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Sistema magnetostrictivo de medición de posición – Forma constructiva de varilla
