7.2 Conectores y cables
7.2.1 BKS-S32/S33M-00, libremente confeccionable
BKS-S32M-00
Conector recto, libremente confeccionable
M16 según IEC130-9, 8 polos

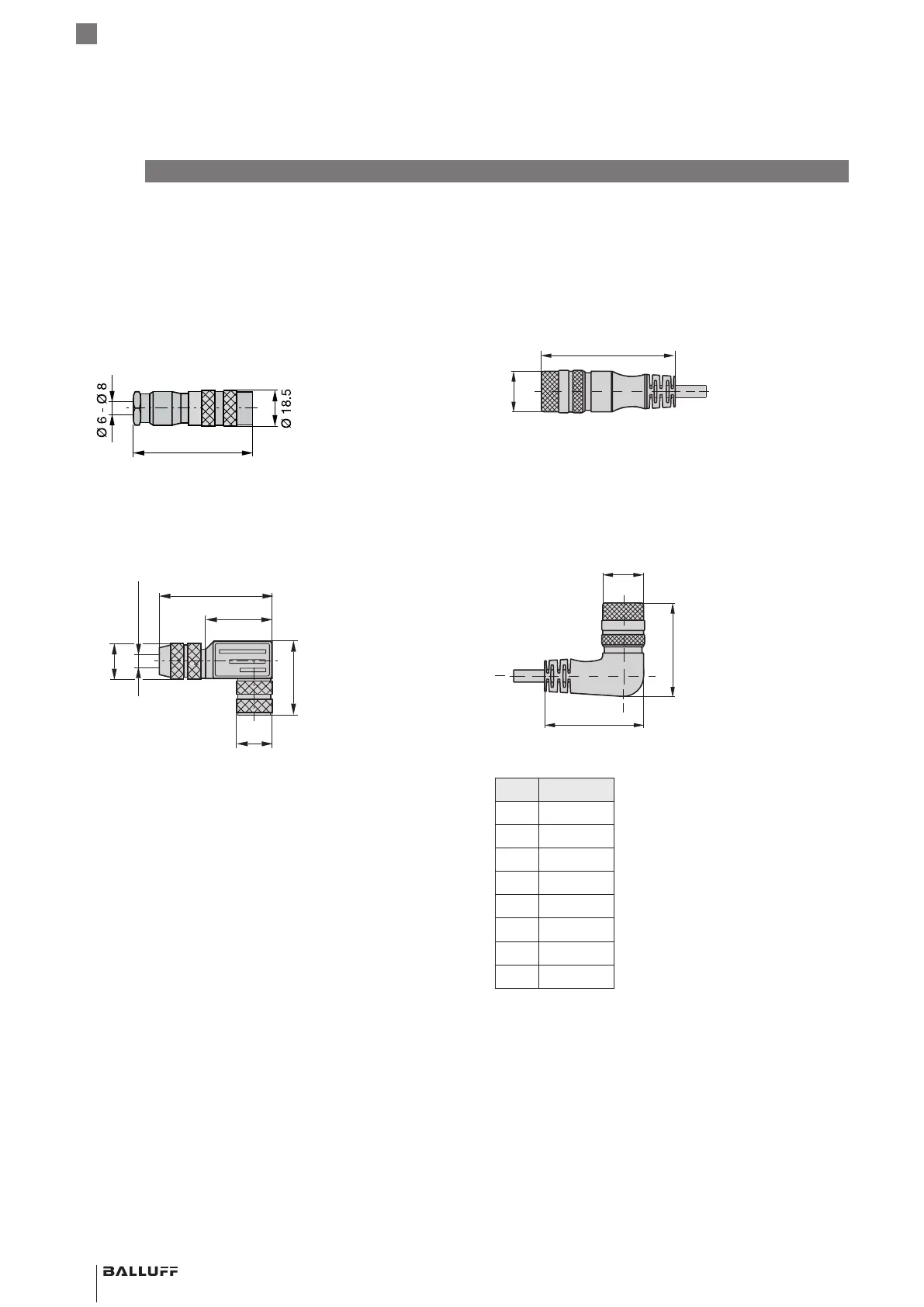

Fig. 7-3:
~ 62
Conector BKS-S32M-00
BKS-S33M-00
Conector acodado, libremente confeccionable
M16 según IEC130-9, 8 polos
Fig. 7-4:
Ø 18
31
37.2
Ø 20
Ø 6 - Ø 8
~ 54
Conector BKS-S33M-00
7.2.2 BKS-S232/S233-PU-_ _, confeccionado
BKS-S232-PU-_ _
Conector recto, recubierto, confeccionado
M16, 8 polos
Posibilidad de pedir longitudes de cable distintas, p. ej.,
BKS-S232-PU-05: longitud de cable 5m
Fig. 7-5:
Ø 20
66
Conector BKS-S232-PU-_ _
BKS-S233-PU-_ _
Conector acodado, recubierto, confeccionado
M16, 8 polos
Posibilidad de pedir longitudes de cable distintas, p. ej.,
BKS-S233-PU-05: longitud de cable 5m
Fig. 7-6:
Ø 20
46
48.5
Conector BKS-S233-PU-_ _
Pin Color
1 YE amarillo
2 GY gris
3 PK rosa
4 RD rojo
5 GN verde
6 BU azul
7 BN marrón
8 WH blanco
Tab. 7-1: Asignación de pines BKS-S232/S233-PU-_ _
7
Accesorios (continuación)
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Sistema magnetostrictivo de medición de posición – Forma constructiva de varilla
