3
WARTUNG UND KONTROLLEN
47
D

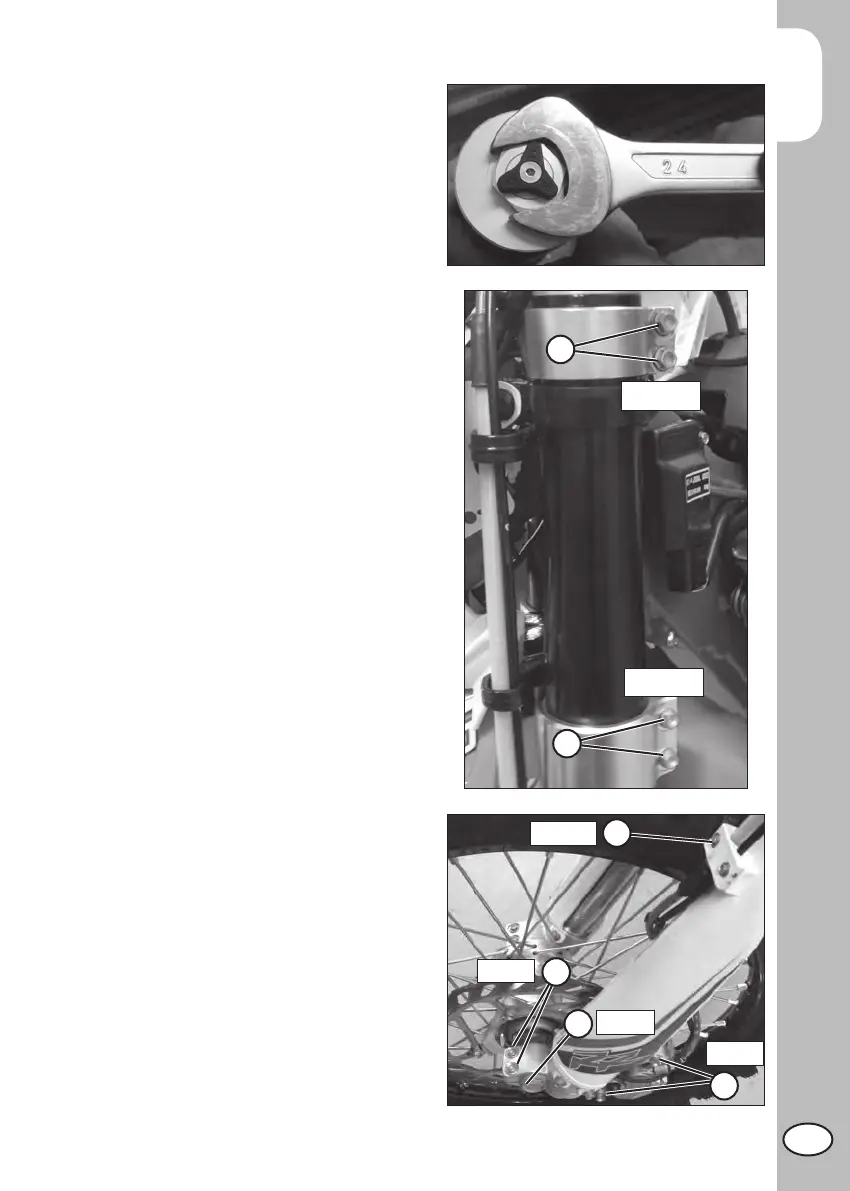

•Den Stutzen ein der vollständig ausgefah-
renen Kabel befestigen.
• Die Gabel in die Platten soweit einführen,
dass beide Seiten den gewünschten
Auszug aufweisen, und die Schrauben
E bei 17Nm und F bei 12Nm ohne
Schmierung fest ziehen.
• Das Rad zusammen mit den Abstands-
haltern anbringen sowie den Bolzen und
den Stutzen C mit 50Nm befestigen.
Die Schrauben D mit 10Nm festziehen.
Die Bremssattel anbringen und an den
Schrauben B Gewindesicherungen
mittlerer Intensität anbringen. Auf 35Nm
festziehen.
Den U-Bolzen zur Kabeldurchführung
anbringen und die Schrauben A bei
1,5Nm festziehen.
C
A
B
D
1,5Nm
10Nm
50Nm
35Nm
E
F
17Nm
12Nm
