INFORMACIONES GENERALES
12
E
A
1
4

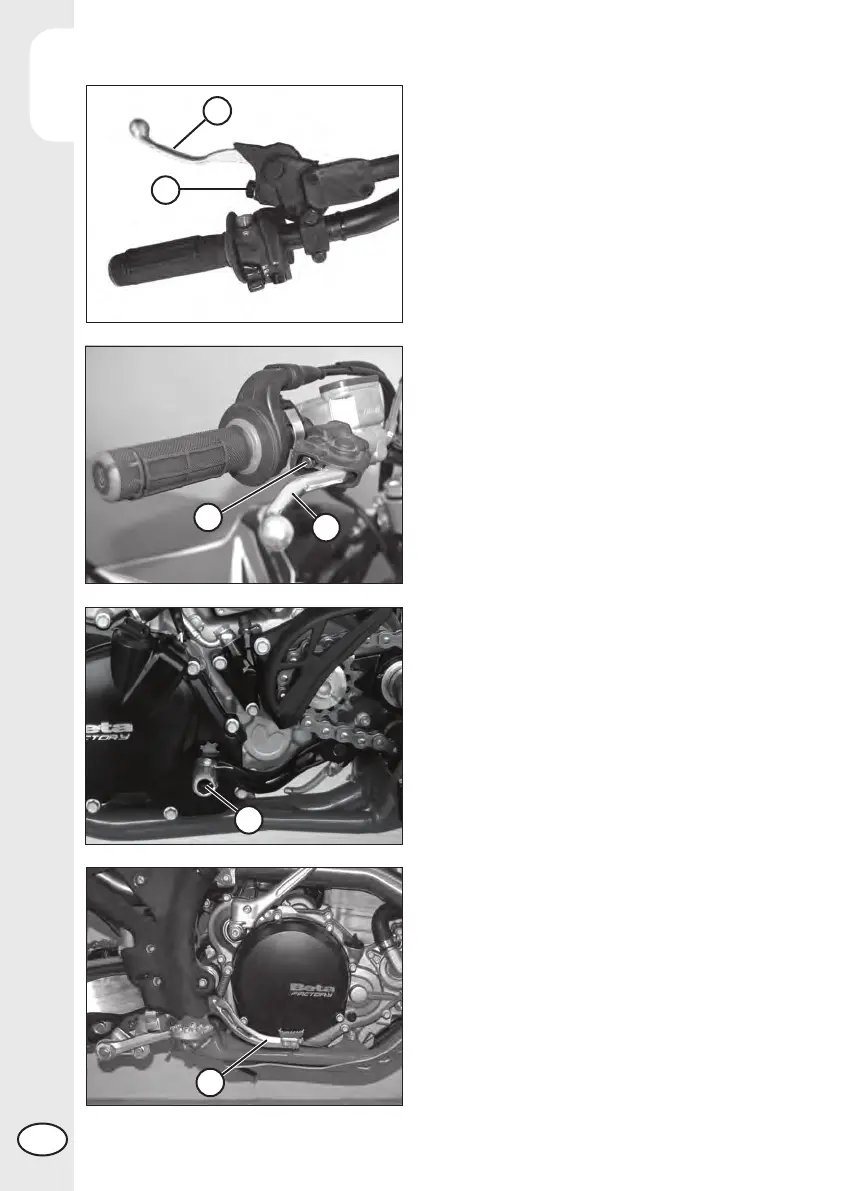

PALANCA DEL EMBRAGUE
La palanca del embrague 1 se encuentra
ubicada a la izquierda del manillar. Con
el tornillo de ajuste A se puede modificar
la posición base (ver Regulaciones).
PALANCA FRENO DELANTERO
La palanca del freno delantero 2 se en-
cuentra ubicada en la parte derecha del
manillar y acciona el freno de la rueda
delantera. La posición base se puede
modificar con el tornillo de regulación B
(ver Regulaciones).
PALANCA DEL CAMBIO
La palanca del cambio 3 se encuentra
ubicada en el lado izquierdo del motor.
Las posiciones de las marchas está indica-
da en la representación gráfica.
La posición del punto muerto se encuentra
ubicado entre la 1a y la 2a velocidad.
PEDAL DEL FRENO
El pedal del freno 4 se encuentra ubicado
en la parte de adelante del estribo repo-
sapiés derecho.
La posición de base del pedal se puede
ajustar de acuerdo a las necesidades del
piloto (ver Regulaciones).
2
B
1
2
3
4
5
6
3
