Hydraulics QUANTUM TIC
11-68 10/04

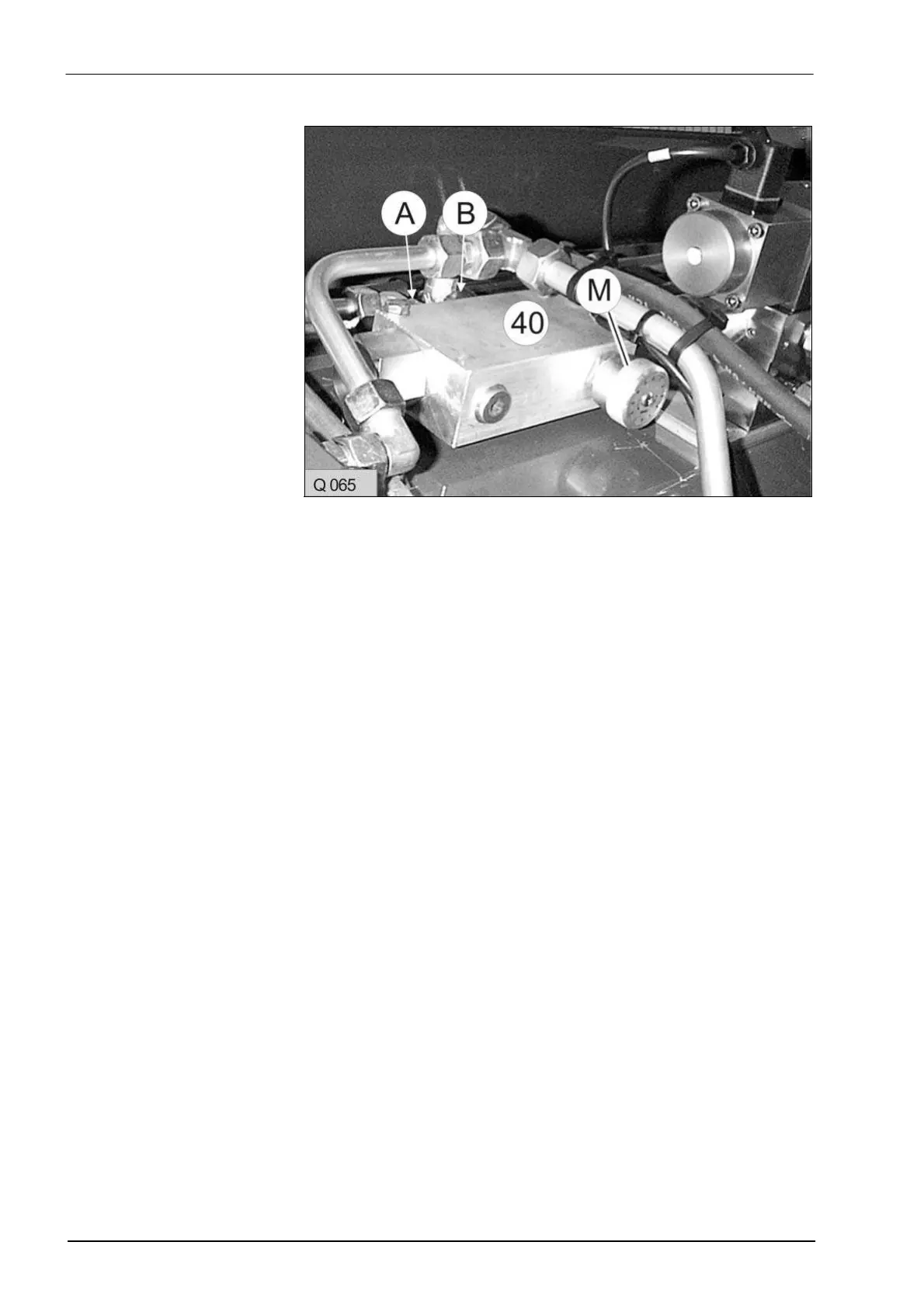

3.10 3 way cross conveyor belt flow control valve
Design
40 3 way flow control valve
A Constant flow port
B Residual flow port
M Belt speed valve
P Pump port (feed line)
R Control spool
Constant flow to motor = 28 l/min.
Protection by pressure relief valve on tractor.
