FRANÇAIS
FR
81
Référence
(Figure 4et
Figure 5)
Description
1
Bornier amovible pour la connexion de la ligne d’alimentation :
1x220-240 V, 50/60 Hz
2 LED auxiliaire
3 LED présence haute tension
4 Connecteur de connexion pour circulateurs jumelés
5
Connecteur de connexion pour capteur de pression et
WHPSpUDWXUHÀXLGHGHVpULH
6
Bornier amovible 13 pôles pour la connexion des entrées et
des systèmes MODBUS
7
Bornier amovible 6 pôles pour signalisations d’alarme et état
système
Tableau 2 : Connexions électriques
8.1 Connexion ligne d’alimentation
Avant d’alimenter le circulateur s’assurer que le couvercle du pan-
neau de commande EVOPLUS est parfaitement fermé !
8.2 Connexions électriques entrées, sorties et MODBUS
Les circulateurs EVOPLUS sont munis d’entrées logiques, analogiques
et de sorties logiques de manière à pouvoir réaliser des solutions
d’interface avec des installations plus complexes.
,OVXI¿UDjO¶LQVWDOODWHXUGHFkEOHUOHVFRQWDFWVG¶HQWUpHHWGHVRUWLHVRX-
KDLWpVHWG¶HQFRQ¿JXUHUOHVIRQFWLRQVFRUUHVSRQGDQWHVVHORQOHVEHVRLQV
(voir par. 8.2.1 par. 8.2.2 par. 8.2.3 et par. 8.2.4).
8.2.1 Entrées logiques
Figure 6 : Bornier d’alimentation amovible

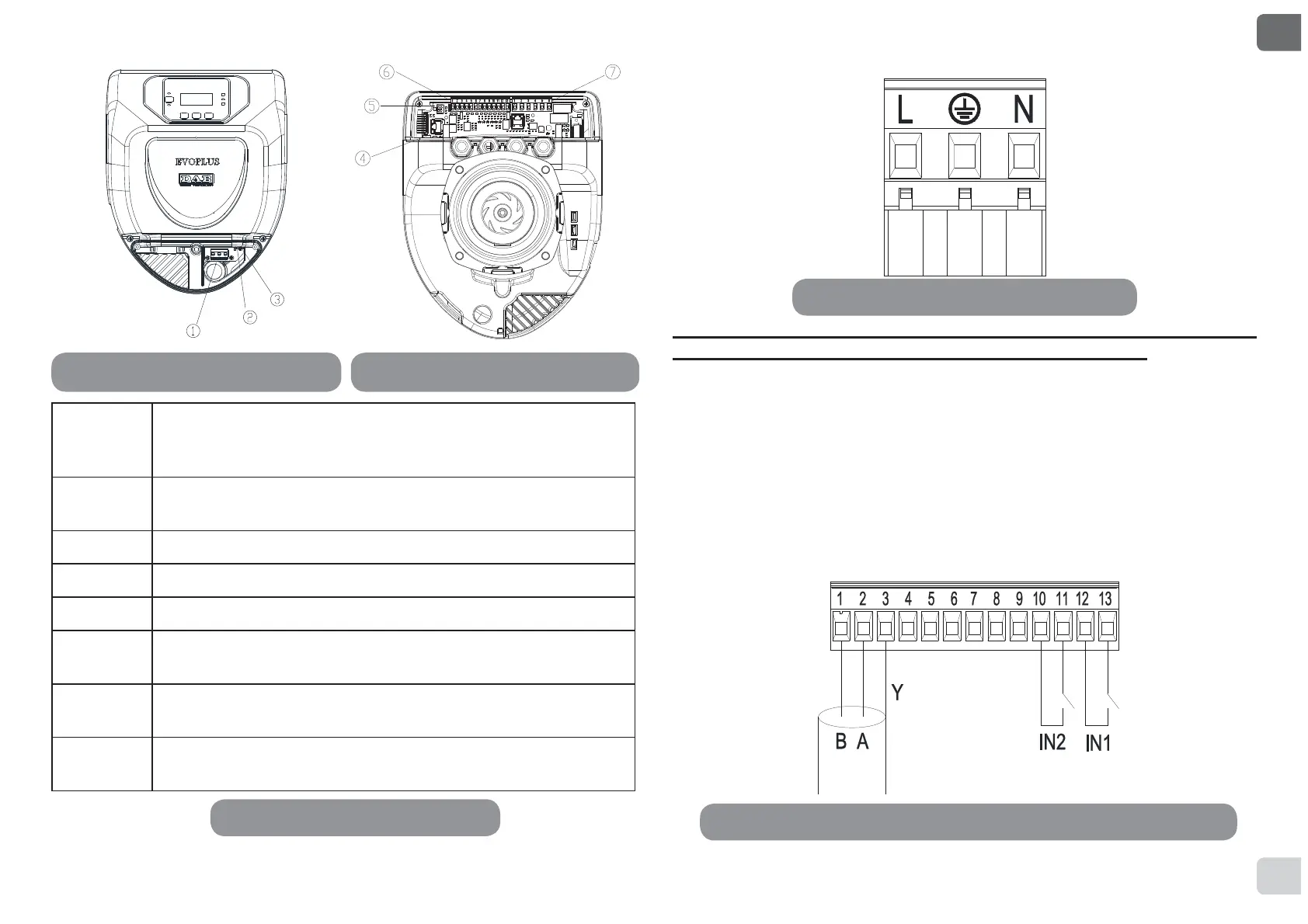

Figure 4 : Connexions électriques (face) Figure 5 : Connexions électriques (dos)
Figure 7 : Bornier amovible 13 pôles : entrées logiques et MODBUS
