FRANÇAIS
FR
82
tion, etc. En même temps, le circulateur peut fournir d’importantes infor-
mations sur l’état du système.
Pour les connexions électriques, se référer à la Figure 6 et au Tableau 4:
Bornes MODBUS Nº borne Description
A 2 Borne non inversée (+)
B 1 Borne inversée (-)
Y3 GND
/HV SDUDPqWUHV GH FRQ¿JXUDWLRQ GH OD FRPPXQLFDWLRQ 02'%86 VRQW
disponibles dans le menu avancé (voir Par.12).
Les circulateurs EVOPLUS auront en outre la possibilité de communi-
quer sur LON Bus à travers des dispositifs d’interface externes.
D’autres informations et détails concernant l’interface MODBUS et LON
bus sont disponibles et téléchargeables au lien suivant:
http://www.dabpumps.com/evoplus
8.2.3 Entrée analogique et PWM
Tableau 4: Bornes RS_485 MODBUS

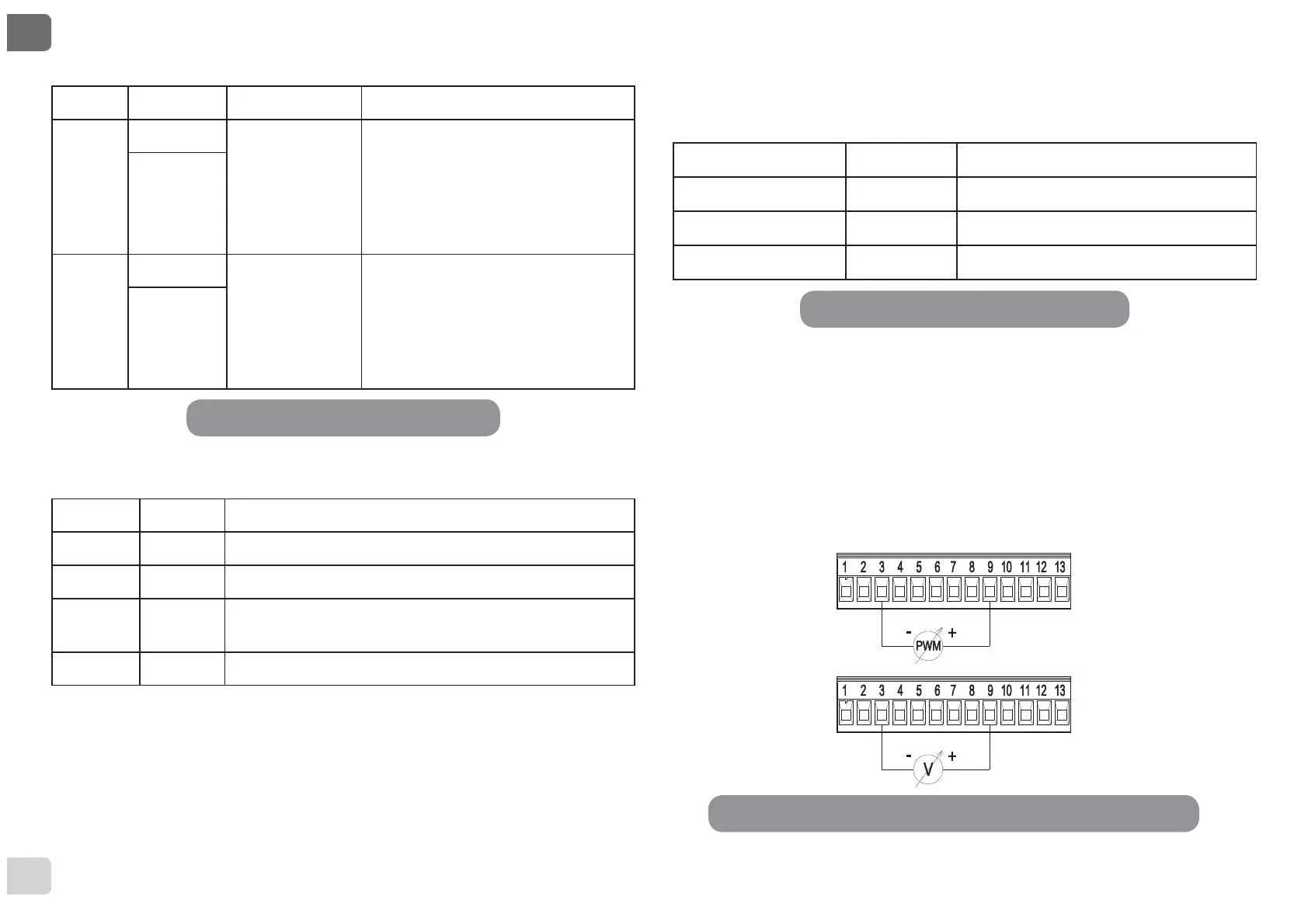

Figure 8 : Bornier amovible 13 pôles : entrées 0-10V et PWM
En se référant à la Figure 7 les entrées logiques disponibles sont:
Entrée Nº borne Type Contact Fonction associée
IN1
12
Contact Net
EXT: En cas d’activation depuis le
panneau de commande (voir par.
12 Page 11.0 du menu EVOPLUS)
il sera possible de commander à di-
stance l’allumage et l’extinction de
la pompe.
13
IN2
10
Contact Net
Economy: En cas d’activation de-
puis le panneau de commande (voir
par. 12 Page 5.0 du menu ECO-
PLUS) il sera possible d’activer à
distance la fonction de réduction du
point de consigne.
11
Si les fonctions EXT et Economy ont été activées depuis le panneau de
commande, le comportement du système sera le suivant :
IN1 IN2 État Système
Ouvert Ouvert Pompe arrêtée
Ouvert Fermé Pompe arrêtée
Fermé Ouvert
3RPSHHQPDUFKHDYHFSRLQWGHFRQVLJQHFRQ¿JXUp
par l’utilisateur
Fermé Fermé Pompe en marche avec point de consigne réduit
8.2.2 MODBUS et LON Bus
Les circulateurs EVOPLUS mettent à disposition une communication sé-
rie à travers une entrée RS-485. La communication est réalisée confor-
PpPHQWDX[VSpFL¿FDWLRQV02'%86
¬WUDYHUV02'%86LOHVWSRVVLEOHGHFRQ¿JXUHUOHVSDUDPqWUHVGHIRQF-
tionnement du circulateur à distance comme, par exemple, la pression
GLIIpUHQWLHOOHGpVLUpHO¶LQÀXHQFHGHODWHPSpUDWXUHOHVPRGHVGHUpJXOD-
Tableau 3 : Entrées logiques IN1 et IN2
