FRANÇAIS
FR
83
La Figure 8 contient le schéma de connexion des signaux extérieurs
9HW3:0&RPPHRQSHXWOHYRLUVXUOD¿JXUHOHVVLJQDX[SDUWD-
gent les mêmes bornes du bornier ils s’excluent donc mutuellement. Si
l’on souhaite utiliser un signal analogique de contrôle il faudra sélection-
ner dans le menu la typologie de ce signal (voir par. 12 Page 7.0).
D’autres informations et détails concernant l’utilisation de l’entrée
analogique et PWM sont disponibles au lien suivant:
http://www.dabpumps.com/evoplus
8.2.4 Sorties
En se référant à la Figure 9 les sorties logiques disponibles sont:
Sortie Nº borne Type Contact Fonction associée
OUT1
1NC
Présence/Absence d’alarmes dans le
système
2COM
3NO
OUT2
4NC
Pompe en marche/Pompe arrêtée5COM
6NO

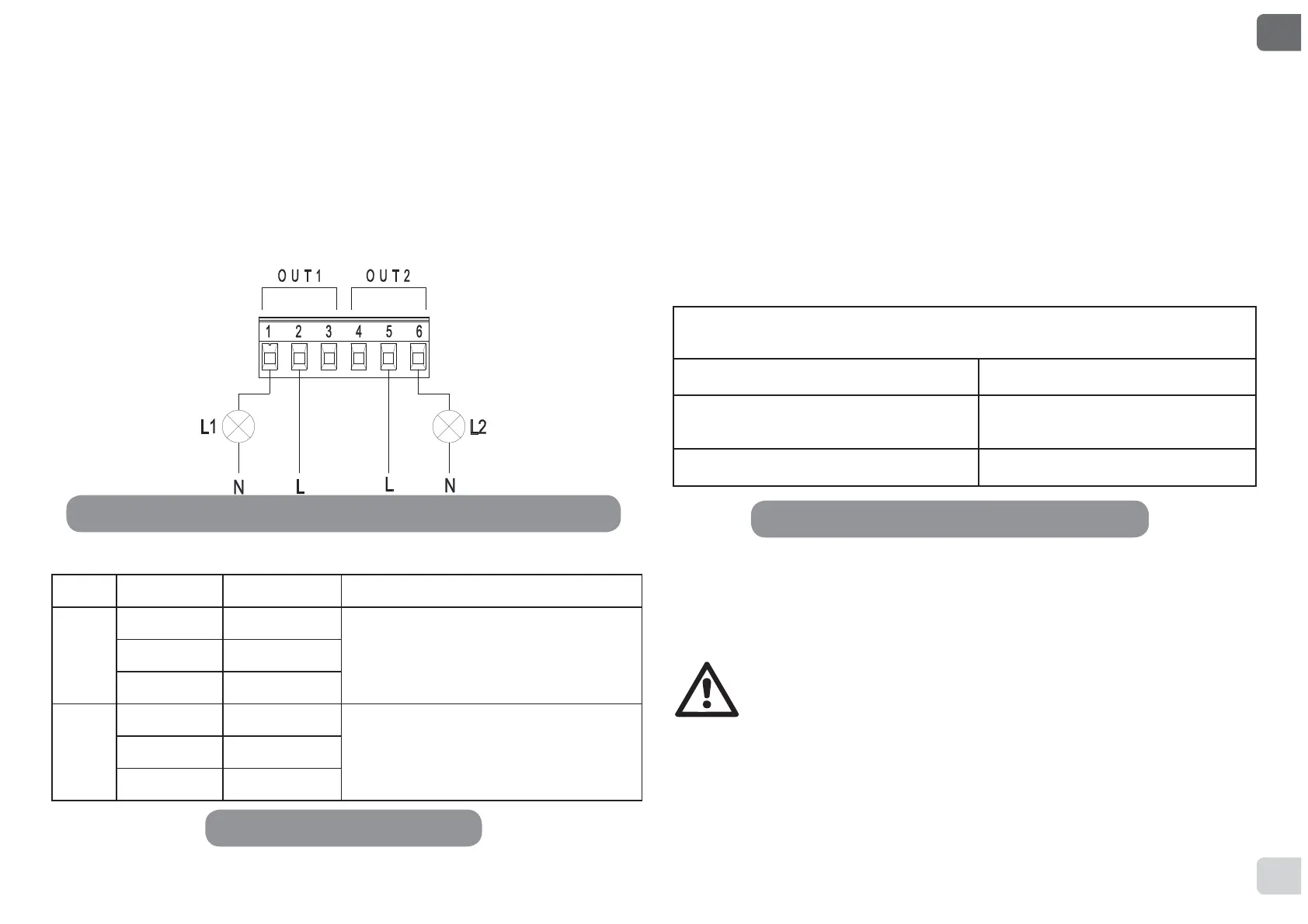

Figure 9 : Bornier amovible 6 pôles : exemple de connexion des sorties
Tableau 5 : Sorties OUT1 et OUT2
Les sorties OUT1 et OUT2 sont disponibles sur le bornier amovible à 6
S{OHVFRPPHO¶LQGLTXHOH7DEOHDXR¿JXUHpJDOHPHQWODW\SRORJLHGH
contact (NC = Normalement Fermé, COM = Commun, NO = Normale-
ment Ouvert).
Les caractéristiques électriques des contacts sont données dans le Tab-
leau 6.
'DQVO¶H[HPSOH¿JXUDQWGDQVOD)LJXUHODOXPLqUH/V¶DOOXPHTXDQG
une alarme est présente dans le système et s’éteint quand aucun type
d’anomalie n’est détectée, tandis que la lumière L2 s’allume quand la
pompe est en marche et s’éteint quand la pompe est arrêtée.
Caractéristiques des contacts de sortie
Tension max. admissible [V] 250
Courant max. admissible [A]
5 Si charge résistive
2,5 Si charge inductive
6HFWLRQPD[GXFkEOHDFFHSWpH>PPð@ 2,5
8.3 Connexions pour systèmes jumelés
3RXU UpDOLVHU XQ V\VWqPH MXPHOp LO VXI¿W GH FRQQHFWHU  FLUFXODWHXUV
(923/86 HQ XWLOLVDQW OH FkEOH IRXUQL HQ OH EUDQFKDQW DX FRQQHFWHXU
VSpFL¿TXHYRLU7DEOHDX
3RXUXQIRQFWLRQQHPHQWFRUUHFWGXV\VWqPHMXPHOpLOVXI¿WTXH
toutes les connexions externes du bornier amovible 13 pôles en
parallèle entre les 2 EVOPLUS en respectant la numération des
différentes bornes.
Pour les modes de fonctionnement des systèmes jumelés voir par. 12
Page 8.0 du menu EVOPLUS.
Tableau 6 : Caractéristiques des contacts de sortie
