Instructies voor installatie | Dräger Interlock
®
5x00/7x00 103
4.5 Claxon en koplamp aansluiten (alleen
Interlock 7x00)
Specifieke voorschriften kunnen het noodzakelijk maken om de claxon en/of de
koplamp op het apparaat aan te sluiten. Als dit het geval is:
1. De schakeling van de claxon c.q. de koplamp bepalen: +12 V/24 V of aarde.
2. Geschikte aansluitpunten zoeken en de claxon volgens het aansluitschema
op het claxonrelais van het apparaat aansluiten (aansluitingen 3 (zie
"Beschrijving van de aansluitleidingen op de controle-unit", pagina 96))
resp. de koplamp analoog op het koplamprelais van het apparaat aansluiten
(aansluitingen 2 (zie "Algemene informatie", pagina 94)).
3. Als de exacte positie van de voertuigzekering niet bekend is: eventueel
extra zekering in de toevoerleiding van het apparaat inbouwen.

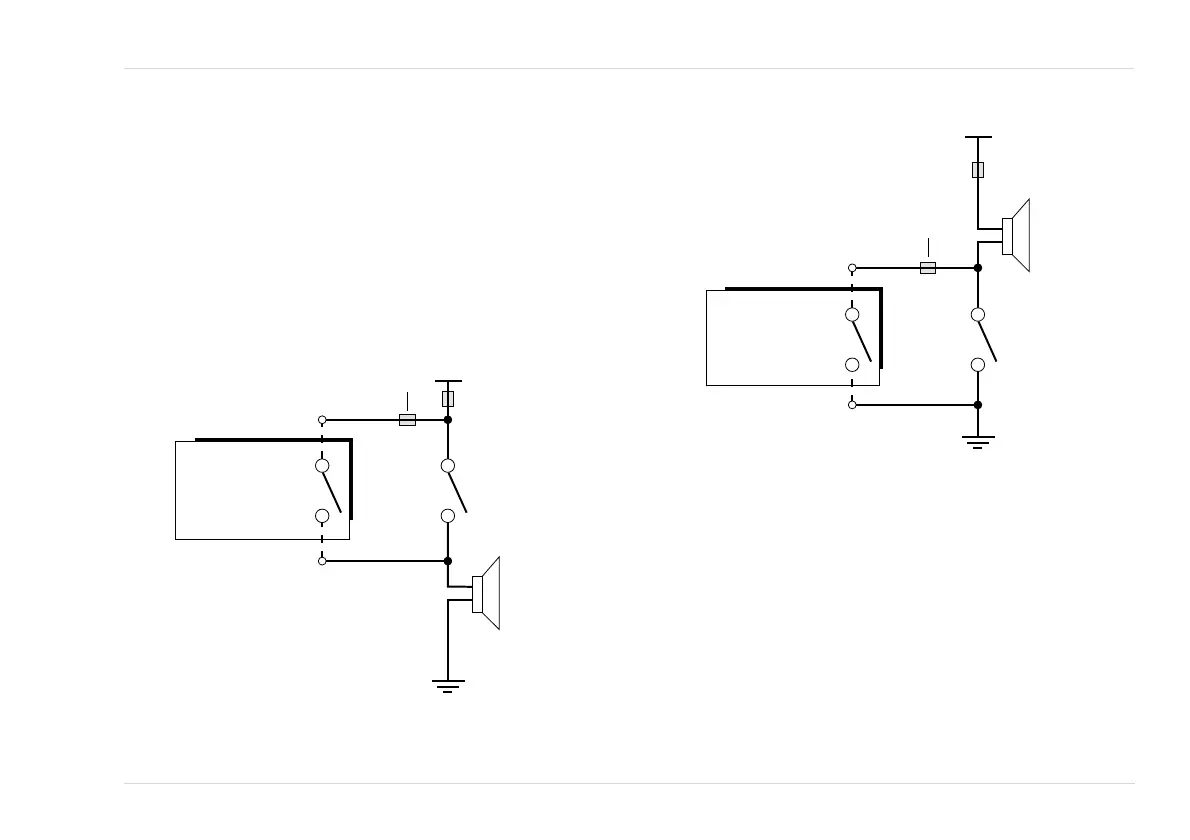

Alternatieve aansluiting A
Alternatieve aansluiting B
4.6 Extern indicatielampje aansluiten
In speciale gevallen (bijvoorbeeld bij slechthorenden) kan het noodzakelijk zijn
om een extern indicatielampje in het directe gezichtsveld van de bestuurder te
installeren.
1. Geschikte positie van inbouw kiezen die voor de bestuurder goed zichtbaar
is maar die niet het zicht belemmert (bijvoorbeeld op de afdekking van de
stuurkolom of bovenop het dashboard).
2. Indicatielampje bevestigen en op het apparaat aansluiten (aansluitingen 12
LED+ en 13 LED-(zie "Beschrijving van de aansluitleidingen op de controle-
unit", pagina 96)).
49954
JHHO
99
&OD[RQVFKDNHODDU
&OD[RQ
ZLW
3RVLWLHYHVFKDNHODDU
=HNHULQJRSWLRQHHO
=HNHULQJ
'U¦JHU
,QWHUORFN
p
[
&OD[RQUHODLV
49953
99
&OD[RQVFKDNHODDU
&OD[RQ
ZLW
JHHO
1HJDWLHYHVFKDNHODDU
=HNHULQJ
=HNHULQJRSWLRQHHO
'U¦JHU
,QWHUORFN
p
[
&OD[RQUHODLV
