224 Instrukcja instalacji | Dräger Interlock
®
5x00/7x00
| Instalacja
4.7 Podłączanie styku drzwiowego
Istnieje możliwość zamontowania urządzenia (opcjonalnie) w taki sposób, aby
było ono aktywowane przez otwarcie zamka drzwi lub drzwi. Skraca to czas
oczekiwania kierowcy na to, aż urządzenie będzie gotowe do pracy, w celu
wykonania badania stężenia alkoholu w wydychanym powietrzu.
● Podłączyć biały kabel urządzenia (przyłącze 15 (patrz "Opis przewodów
połączeniowych w jednostce sterującej", strona 216)) do kabla pojazdu,
który przy otwarciu drzwi zostaje podłączony do 12 V, na przykład przez
oświetlenie wnętrza.
4.8 Mocowanie elementów
4.8.1 Jednostka sterująca
1. Zamocować jednostkę sterującą do elementu nośnego (np. kolumny
kierownicy) za pomocą opasek kablowych. W tym celu przeciągnąć opaski
kablowe przez otwory mocujące w jednostce sterującej i zamocować je do
elementu nośnego lub owinąć opaski kablowe wokół jednostki sterującej i
elementu nośnego.
Przykład:
2. Ułożyć kabel jednostki sterującej w miarę możliwości w niewidoczny sposób
i zamocować.
3. Podłączyć do jednostki sterującej spiralny kabel połączeniowy prowadzący
do części ręcznej.
4. Zamontować z powrotem osłony.
4.8.2 Część ręczna
Użyć przynależnego uchwytu do zamocowania części ręcznej w pojeździe.
OSTRZEŻENIE
Nie mocować uchwytu na część ręczną przed poduszką powietrzną.
● Wybrać miejsce zamocowania tak, aby część ręczna jak najmniej
przeszkadzała, ale była łatwo dostępna dla kierowcy.
● Zamocować uchwyt śrubami. Zwrócić uwagę, aby śruby mocujące można
było zawsze wystarczająco wkręcić.
49479

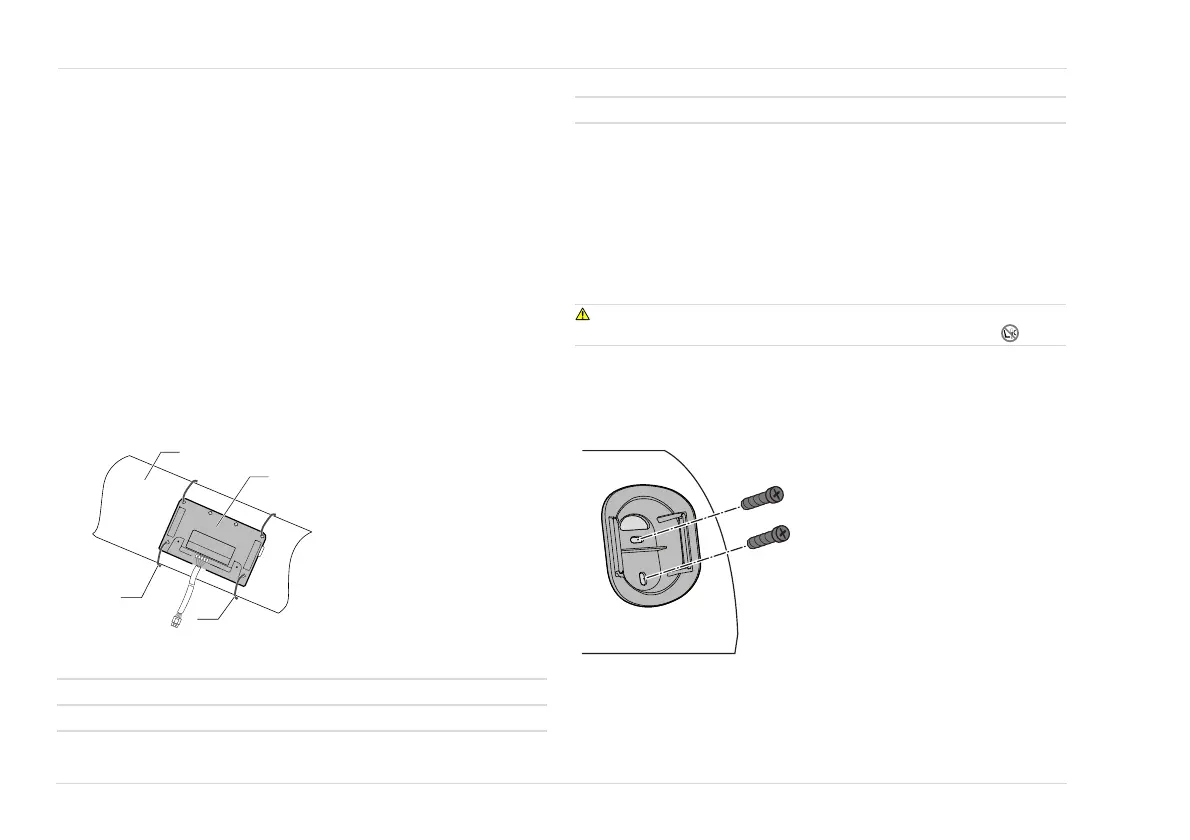

1 Jednostka sterująca
2 Opaska kablowa
1
2
3
2
3 Kolumna kierownicy
49480
