284 Návod na inštaláciu | Dräger Interlock
®
5x00/7x00
| Inštalácia
4.5 Pripojenie klaksónu a svetlometu (len
Interlock 7x00)
Špeciálne predpisy môžu vyžadovať pripojenie klaksónu a/alebo svetlometu k
prístroju. Pokiaľ je to tento prípad:
1. Stanovenie typu zapojenia klaksónu, resp. svetlometu: +12 V/24 V alebo
kostra.
2. Vyhľadajte vhodné miesta pripojenia a klaksón pripojte podľa schémy
zapojenia k relé klaksónu prístroja (prípojka 3, (pozrite "Popis pripojovacích
vedení na riadiacej jednotke", strana 277)), resp. svetlomet pripojte
analogicky k relé svetlometu prístroja (prípojka 2, (pozrite "Bezpečnostné
informácie", strana 275)).
3. Ak nepoznáte umiestnenie poistky vozidla: Prípadne namontujte dodatočnú
poistku do prívodného vedenia prístroja.

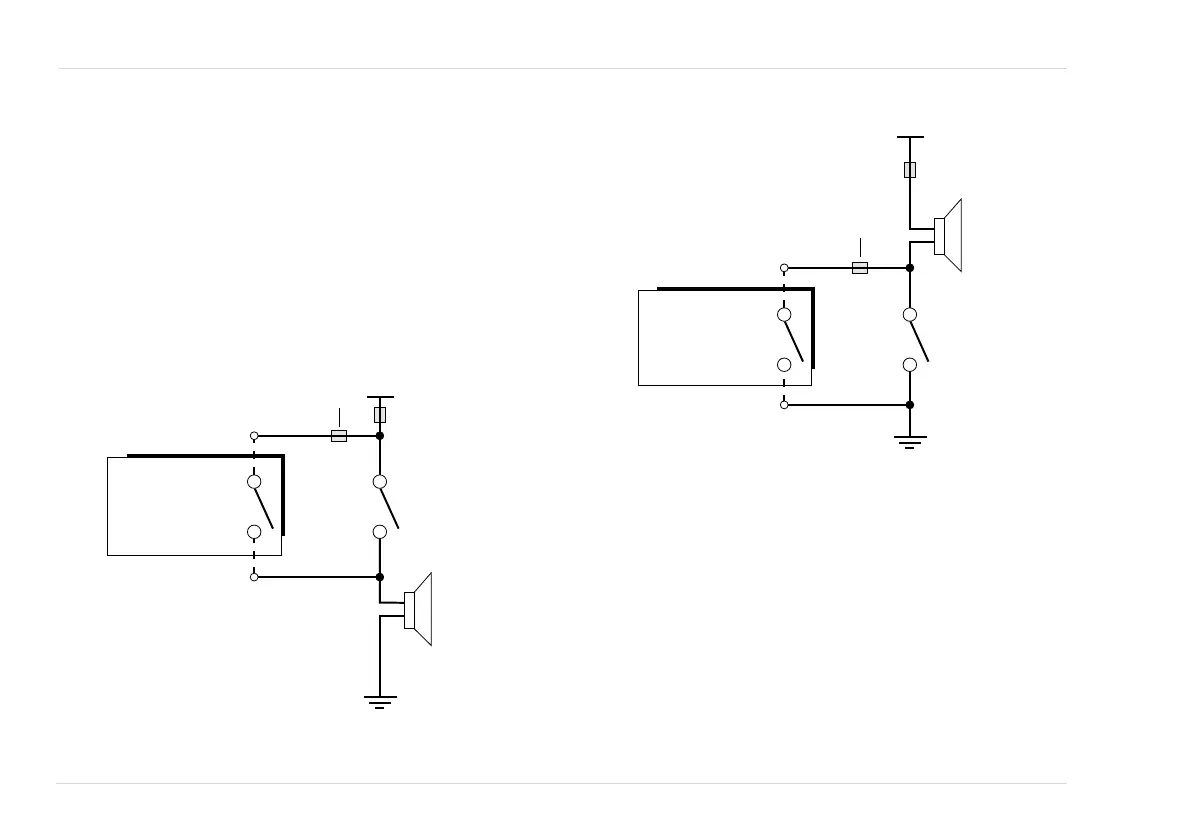

Alternatívne pripojenie A
Alternatívne pripojenie B
4.6 Pripojenie externej kontrolky
V špeciálnych prípadoch (napríklad pri obmedzenom vnímaní zvukov) môže byť
potrebné umiestniť externú kontrolku v priamom zornom poli vodiča.
1. Vyberte vhodné miesto montáže, ktoré je pre vodiča dobre viditeľné, ale
neprekáža mu vo výhľade (napríklad na kryt stĺpika riadenia alebo nad
prístrojovú dosku).
2. Upevnite kontrolku a pripojte ju k prístroju (prípojky 12 LED+ a 13 LED-
(pozrite "Popis pripojovacích vedení na riadiacej jednotke", strana 277)).
4.7 Pripojenie dverového kontaktu
Existuje možnosť pripojiť prístroj (voliteľné) tak, že sa aktivuje už pri otvorení
zámku dverí alebo dverí. Tým sa skráti čakacia doba vodiča, kým prístroj
nebude pripravený na vykonanie dychovej skúšky.
49954
ŀOW£
b9b9
6S¯QDÏNODNVµQX
.ODNVµQ
ELHOD
.ODGQ¿VS¯QDÏ
3RLVWNDYROLWHĀQH
3RLVWND
'U¦JHU
,QWHUORFN
p
[
5HO«NODNVµQX
49953
b9b9
6S¯QDÏNODNVµQX
.ODNVµQ
ELHOD
ŀOW£
=£SRUQ¿VS¯QDÏ
3RLVWND
3RLVWNDYROLWHĀQH
'U¦JHU
,QWHUORFN
p
[
5HO«NODNVµQX
