314 Инструкция за инсталиране | Dräger Interlock
®
5x00/7x00
| Инсталация
4.5 Свързване на клаксона и фаровете (само
Interlock 7x00)
Възможно е специални предписания да изискват клаксонът и/или
фаровете да са свързани с уреда. В такъв случай:
1. Установете типа на превключване на клаксона или фаровете: +12 V/24
V или маса.
2. Потърсете подходящи места за свързване и свържете клаксона към
релето на уреда за клаксона съгласно схемата на свързване (връзки 3,
(виж "Описание
на свързващите проводници на блока за управление",
страница 307)), респ. свържете аналогично фаровете към релето на
уреда за фаровете (връзки 2, (виж "Описание на свързващите
проводници на блока за управление", страница 307)).
3. Ако не ви е известно мястото на бушона на автомобила, евентуално
монтирайте допълнителен бушон в захранващия проводник на уреда.

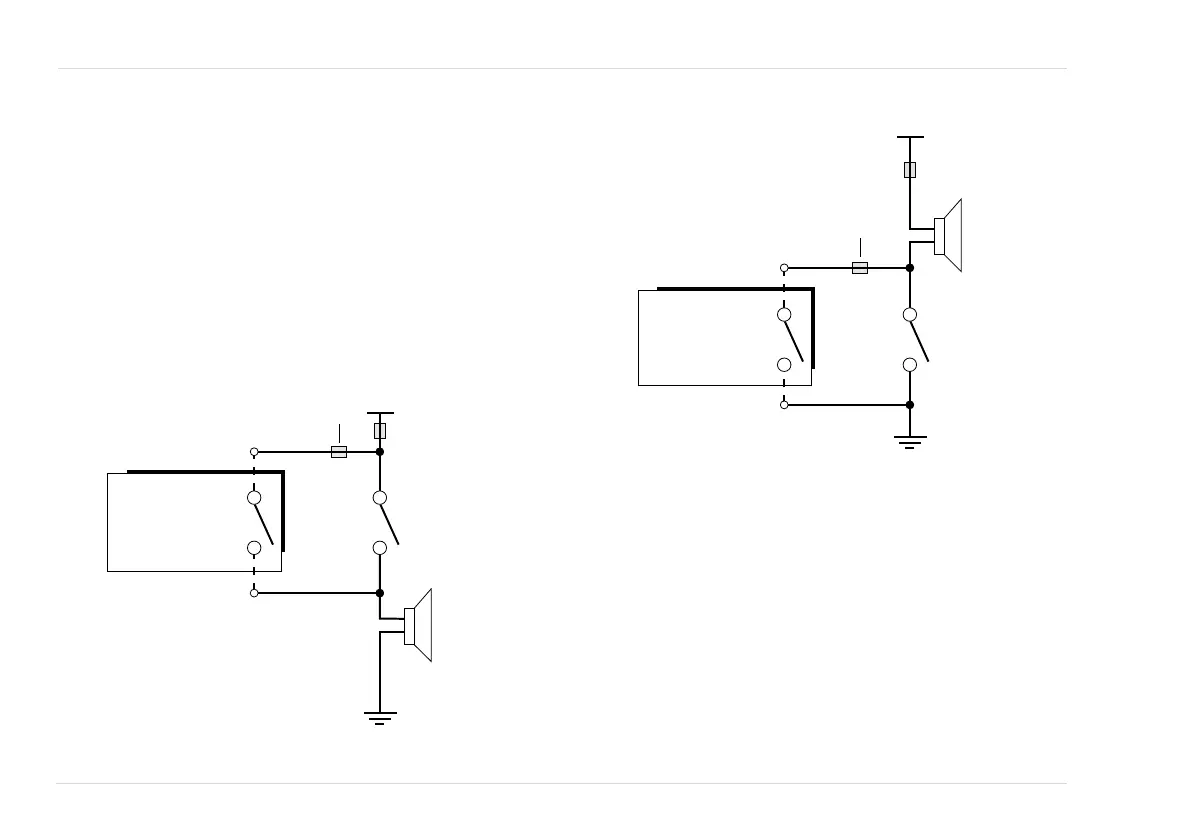

Алтернативно свързване
А
Алтернативно свързване Б
4.6 Свързване на външна индикаторна лампа
В специални случаи (например при нарушен слух на водача) може да е
необходимо да се монтира външна индикаторна лампа в директното
зрително поле на водача.
1. Изберете подходящо място за монтаж, което да е добре видимо за
водача, но да не пречи на видимостта му (например върху кората на
кормилната колона
или над таблото с инструменти).
2. Закрепете индикаторната лампа и свържете с уреда (връзки 12
светодиод+ и 13 светодиод- (виж "Описание на свързващите
проводници на блока за управление", страница 307)).
49954

b9b9







'U¦JHU
,QWHUORFN
p
[

49953
b9b9








'U¦JHU
,QWHUORFN
p
[

