Installation |
Installationsanvisning | Dräger Interlock
®
5x00/7x00 163
4.5 Ansluta signalhorn och strålkastare (endast
Interlock 7x00)
Särskilda bestämmelser kan göra det nödvändigt att ansluta signalhorn
och/eller strålkastare till instrumentet. När så är fallet:
1. Fastställ kopplingssätt för signalhornet resp. strålkastarna: +12 V/24 V eller
jord.
2. Välj ut lämpliga anslutningsställen och anslut signalhornet till instrumentets
signalhornsrelä i enlighet med kopplingsschemat (anslutningar 3 (se
"Beskrivning av anslutningsledningarna på kontrollboxen", sida 156)) resp.
analog strålkastare till instrumentets strålkastarrelä (anslutningar 2 (se
"Säkerhetsrelaterade informationer", sida 154)).
3. Om det inte är känt var fordonets säkring är placerad: installera eventuellt
ytterligare en säkring i enhetens matarledning.

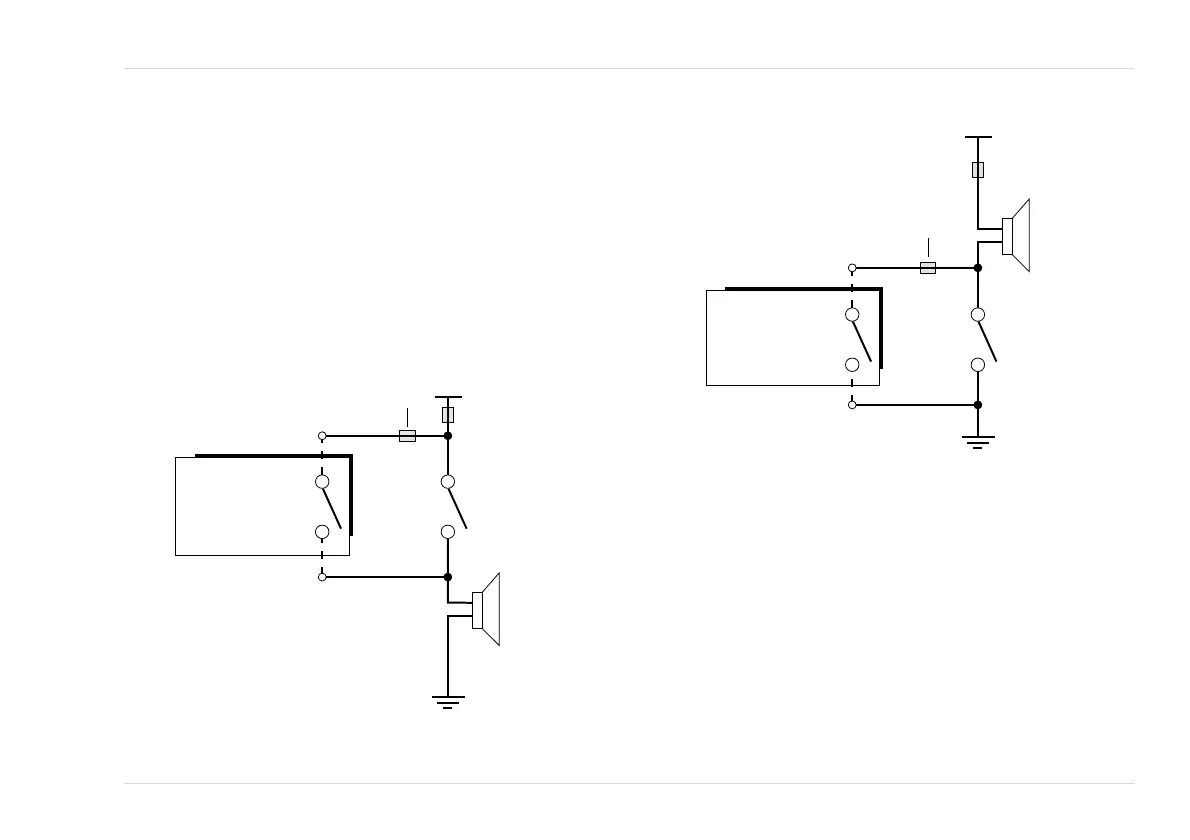

Anslutningsalternativ A
Anslutningsalternativ B
4.6 Extern indikeringslampa
I särskilda fall (till exempel nedsatt hörsel) kan det vara nödvändigt att montera
en indikeringslampa direkt i förarens synfält.
1. Välj ett lämpligt monteringsställe, som är väl synligt för föraren, men som
inte hindrar hans sikt (till exempel på rattstångens hölje eller ovanför
instrumenttavlan).
2. Montera indikeringslampan och anslut den till instrumentet (anslutningar 12
LED+ och 13 LED- (se "Beskrivning av anslutningsledningarna på
kontrollboxen", sida 156)).
49954
JXO
99
6LJQDOKRUQVEU\WDUH
6LJQDOKRUQ
YLW
3RVLWLYEU\WDUH
6¦NULQJWLOOYDO
6¦NULQJ
'U¦JHU
,QWHUORFN
p
[
6LJQDOKRUQVUHO¦
49953
99
6LJQDOKRUQVEU\WDUH
6LJQDOKRUQ
YLW
JXO
1HJDWLYEU\WDUH
6¦NULQJ
6¦NULQJWLOOYDO
'U¦JHU
,QWHUORFN
p
[
6LJQDOKRUQVUHO¦
