270 Navodila za namestitev | Dräger Interlock
®
5x00/7x00
| Instalacija
4.7 Priklop kontakta vrat
Napravo je mogoče (izbirno) vgraditi tako, da se aktivira že ob odklepanju
vratne ključavnice ali odpiranju vrat. Tako se skrajša čas čakanja voznika na
pripravljenost naprave na delovanje za oddajo preizkusa za alkohol v izdihanem
zraku.
● Beli kabel naprave (priključek 15 (glejte "Opis priključnih vodnikov na
krmilniku", stran 262)) priključite na vodnik vozila, ki je pri odpiranju vrat
povezan z 12 V, na primer na lučko za razsvetlitev notranjosti.
4.8 Pritrditev komponent
4.8.1 Krmilnik
1. Krmilnik s kabelskimi vezicami pritrdite na oporo (na primer na volanski
drog). V ta namen kabelske vezice povlecite skozi luknje za pritrditev na
krmilniku in jih pritrdite na oporo ali pa kabelske vezice navijte okrog
krmilnika in opore.
Primer:
2. Kabel krmilnika napeljite čim bolj skrito očem in ga pritrdite.
3. Spiralni priključni kabel za ročno merilno enoto vstavite v krmilnik.
4. Ponovno namestite obloge.
4.8.2 Ročna merilna enota
Za pritrditev ročne merilne enote v vozilo uporabite pripadajoče držalo.
OPOZORILO
Držala ročne merilne enote ne namestite pred zračnim mehom.
● Mesto pritrditve izberite tako, da bo ročna merilna enota čim manj moteča, a
bo obenem preprosto dostopna za voznika.
● Držalo pritrdite z vijaki. Pazite, da je pritrdilne vijake vedno mogoče priviti
dovolj daleč.
4.9 Preverjanje delovanja
NASVET
Po namestitvi znova priklopite akumulator vozila.
Delovanje naprave preverite v skladu z navodili za uporabo.
1. Interlock se zbudi z vžigom (priključek 15) ali prek digitalnega vhoda (npr.
vklopljena notranja osvetlitev vozila/odpahnjena zapahnitev vozila).

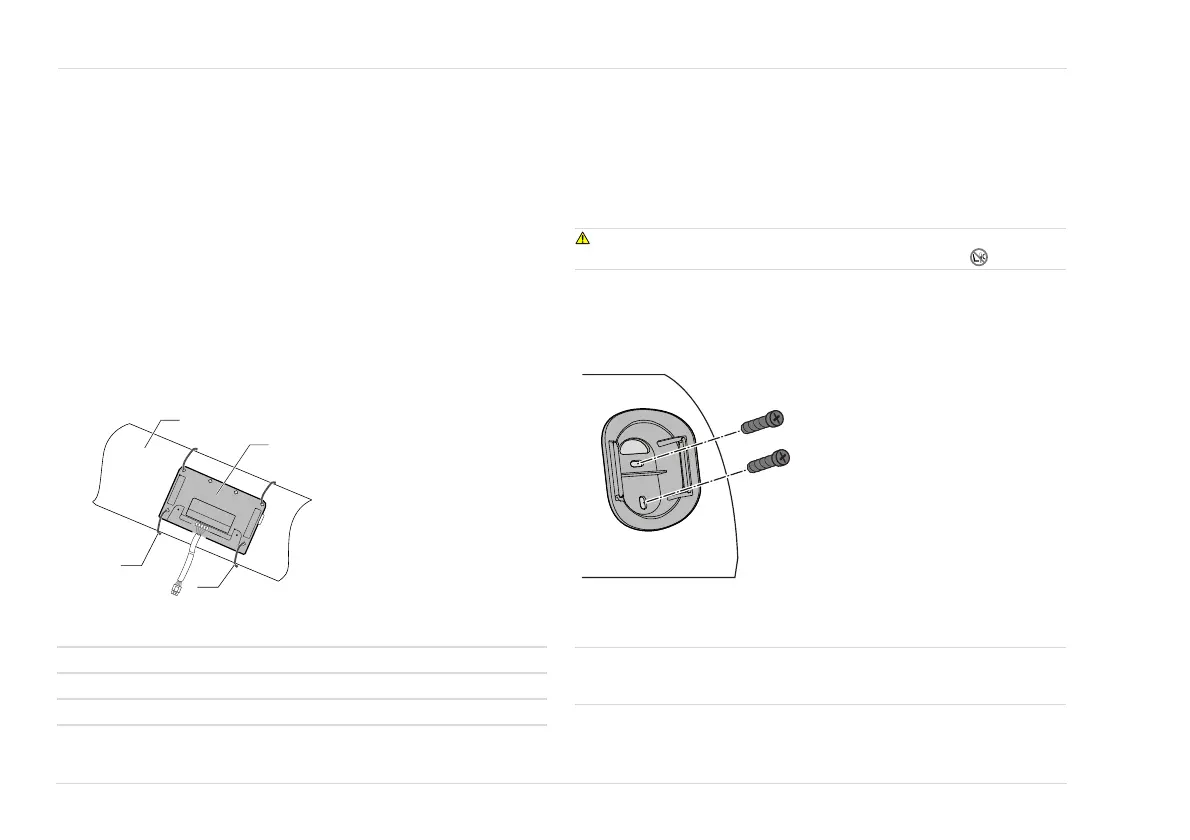

49479
1 Krmilnik
2 Kabelska vezica
3 Volanski drog
1
2
3
2
