178 Paigaldusjuhend | Dräger Interlock
®
5x00/7x00
| Paigaldamine
4.5 Helisignaali ja tulede ühendamine (ainult
mudelil Interlock 7x00)
Erieeskirjad võivad nõuda helisignaali ja/või esilaternate ühendamist
seadmega. Kui see on nii:
1. tehke kindlaks helisignaali või esilaternate lülitusviis: +12 V / 24 V või mass.
2. Leidke sobivad ühenduskohad ning ühendage helisignaal vastavalt
ühendusskeemile seadme helisignaalireleele (ühendused 3, (vt
"Juhtseadme ühendusjuhtmete Kirjeldus", lk 171)) või esilaternad
analoogselt seadme esilaternate releele (ühendused 2, (vt "Teave ohutuse
kohta", lk 169)).
3. Kui sõiduki kaitsmete asend paigutus pole teada, paigaldage vajadusel
seadme sisendjuhtmele täiendav kaitse.

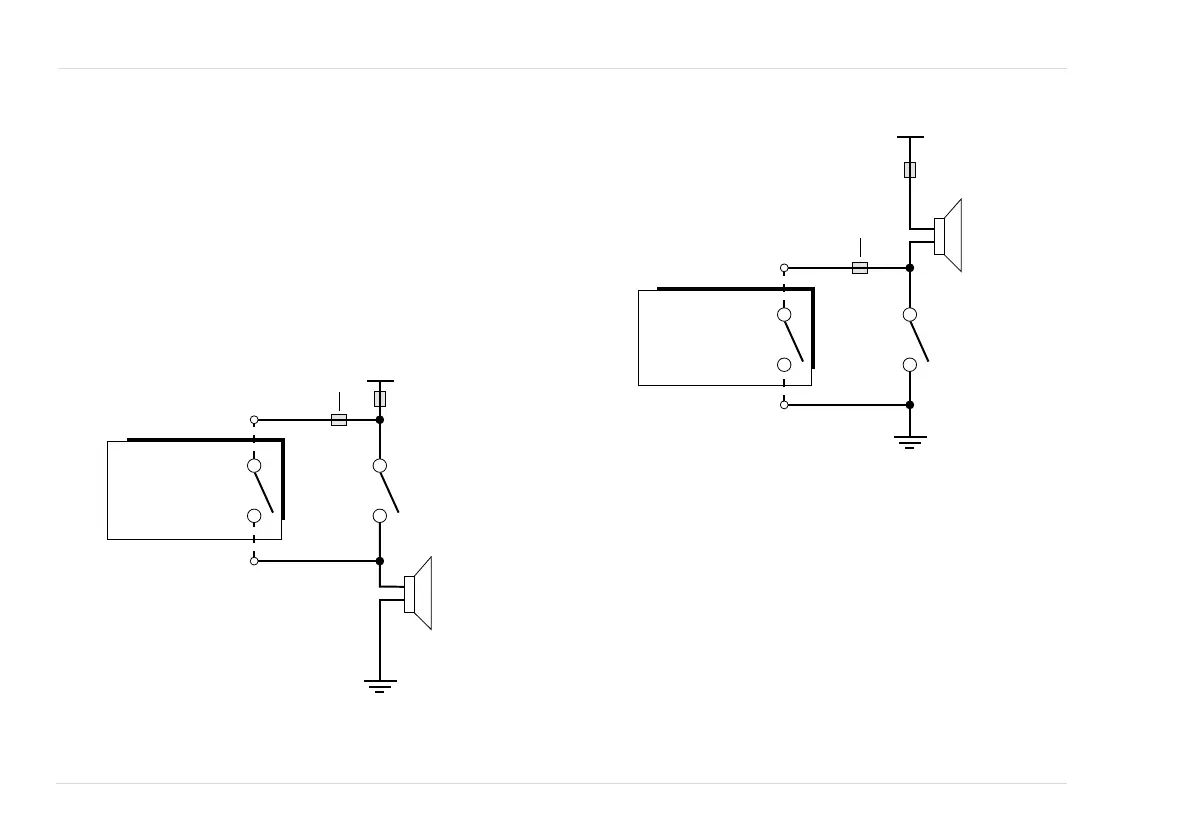

Ühendusvõimalus A
Ühendusvõimalus B
4.6 Välise näidikutule ühendamine
Erijuhtudel (näiteks piiratud kuulmisvõime korral) võib olla vajalik paigaldada
juhi vahetusse nägemisvälja väline näidikutuli.
1. Valige sobiv paigalduskoht, mis on juhile hästi nähtav, kuid ei takista tema
vaadet (näiteks roolisamba kattel või näidikupaneeli kohal).
2. Kinnitage näidikutuli ja ühendage seadmele (ühendused 12 LED+ ja 13
LED-(vt "Juhtseadme ühendusjuhtmete Kirjeldus", lk 171)).
4.7 Uksekontakti ühendamine
Seadet on võimalik (lisavarustusena) nii paigaldada, et see aktiveerub juba
ukseluku või ukse avamisel. See vähendab juhi ooteaega seadme
töövalmiduse saavutamisel ja alkomeetri testi tegemiseks.
