148 Installasjonsanvisning | Dräger Interlock
®
5x00/7x00
| Installasjon
4.5 Tilkobling av signalhorn og fjernlys (bare
Interlock 7x00)
Spesielle forskrifter kan gjøre det nødvendig å koble signalhornet og / eller
fjernlyset til instrumentet. Dersom dette er tilfelle:
1. Fastsett koblingstypen til signalhornet eller fjernlyset: + 12 V / 24 V eller
jord.
2. Søk etter egnede tilkoblingssteder, og koble signalhornet til hornreleet i
henhold til koblingsskjemaet (tilkoblinger 3 (se "Beskrivelse av
tilkoblingsledningene på styreenheten", side 141)), eller koble fjernlyset til
instrumentets fjernlysrelé på samme måte (tilkoblinger 2 (se
"Sikkerhetsrelevant informasjon", side 139)).
3. Hvis plasseringen til kjøretøyssikringen ikke er kjent: Monter eventuelt en
ekstra sikring på turledningen til instrumentet.

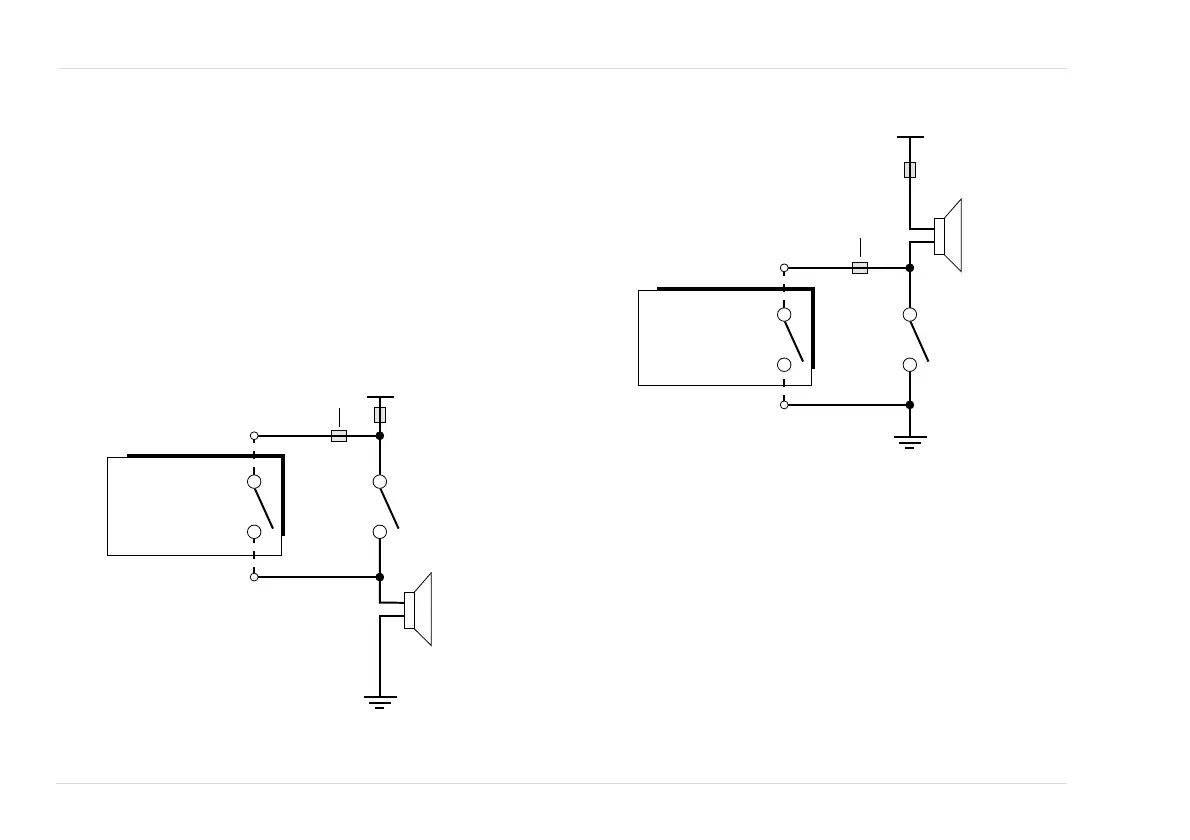

Tilkoblingsalternativ A
Tilkoblingsalternativ B
4.6 Ekstern indikatorlampe
I spesielle tilfeller (f.eks. ved nedsatt hørsel) kan det være nødvendig å montere
en ekstern indikatorlampe direkte i bilførerens synsfelt.
1. Velg et egnet monteringssted som er godt synlig for bilføreren, men som
ikke hindrer sikten (for eksempel på dekslet over rattstammen eller over
instrumentpanelet).
2. Fest indikatorlamper, og koble til instrumentet (tilkobling 12 LED+ og 13
LED- (se "Beskrivelse av tilkoblingsledningene på styreenheten",
side 141)).
49954
JXO
99
+RUQEU\WHU
+RUQ
KYLW
3RVLWLYEU\WHU
6LNULQJWLOEHKºU
6LNULQJ
'U¦JHU
,QWHUORFN
p
[
+RUQUHO«
49953
99
+RUQEU\WHU
+RUQ
KYLW
JXO
1HJDWLYEU\WHU
6LNULQJ
6LNULQJWLOEHKºU
'U¦JHU
,QWHUORFN
p
[
+RUQUHO«
