74 Instruções de instalação | Dräger Interlock
®
5x00/7x00
| Instalação
4.7 Conexão do contato da porta
É possível instalar o equipamento (opcional) para que seja acionado
destravando a porta ou abrindo a porta. Isso reduz o tempo de espera do
motorista até que o equipamento esteja pronto para realizar o teste de álcool no
ar exalado.
● Conecte o cabo branco do equipamento (conexão 15 (ver "Descrição das
linhas de conexão na unidade de comando", página 66)) a uma linha do
veículo que esteja conectada a 12 V quando a porta é aberta, por exemplo,
através da iluminação interna.
4.8 Fixação dos componentes
4.8.1 Unidade de comando

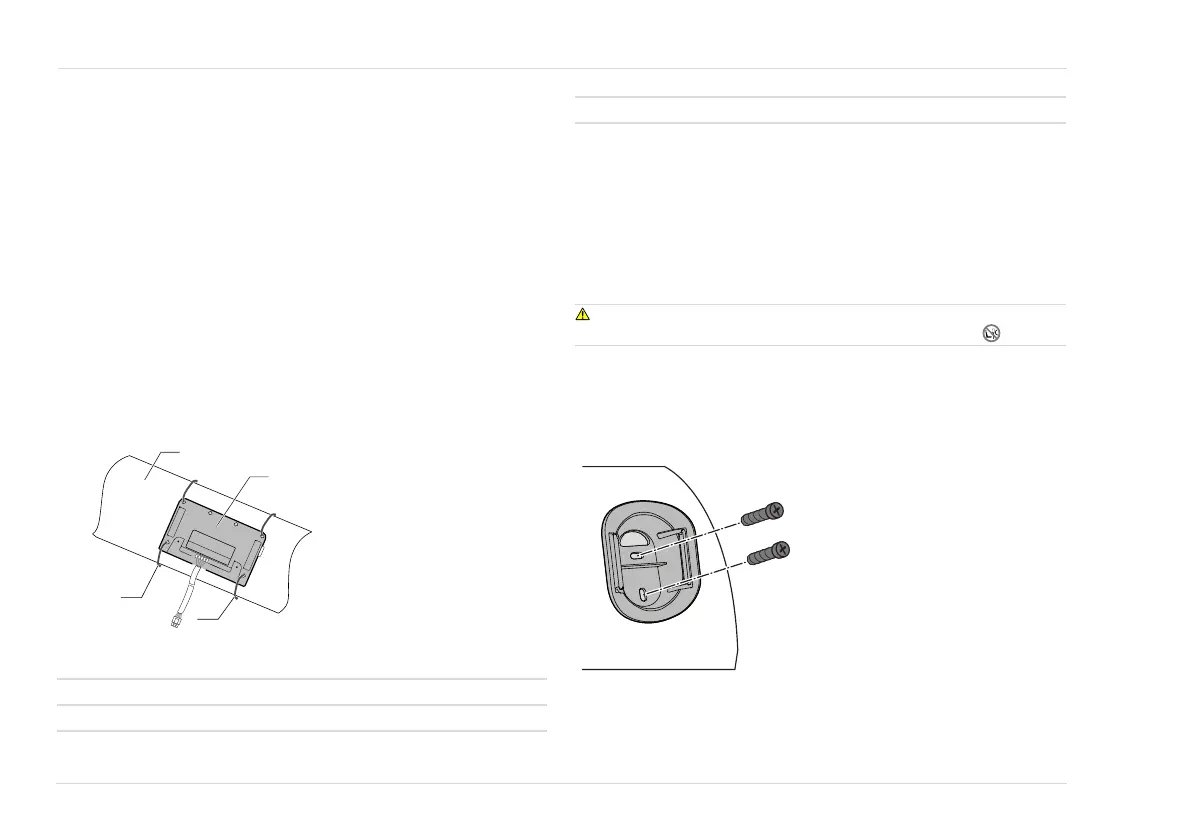

1. Prenda a unidade de comando a um elemento de suporte (por exemplo, a
coluna de direção) com braçadeiras. Para isso, puxe as braçadeiras através
dos orifícios de fixação na unidade de comando e prenda-as ao elemento
de suporte ou enrole as braçadeiras em volta da unidade de comando e do
elemento de suporte.
Exemplo:
2. Coloque e fixe o cabo da unidade de comando da maneira mais invisível
possível.
3. Conecte o cabo de conexão em espiral ao aparelho portátil na unidade de
comando.
4. Monte os revestimentos novamente.
4.8.2 Aparelho portátil
Use o suporte correspondente para prender o aparelho portátil no veículo.
ADVERTÊNCIA
Não coloque o suporte do aparelho portátil na frente dos airbags.
● Escolha um local de montagem, garantindo o mínimo de obstrução pelo
aparelho portátil e fácil acesso para o motorista.
● Fixe o suporte com parafusos. Mantenha uma folga adequada atrás dos
parafusos de fixação para que eles possam ser aparafusados em uma
distância suficiente.
49479
1 Unidade de comando
2 Braçadeira
1
2
3
2
3 Coluna de direção
49480
