4.5 Podłączanie klaksonu i reflektorów (tylko
Interlock 7x00)
Specjalne przepisy mogą wymagać podłączenia do urządzenia klaksonu i/lub
reflektorów. Jeśli tak jest:
1. Ustalić sposób przełączania klaksonu i/lub reflektorów: +12 V/24 V lub
masa.
2. Znaleźć odpowiednie punkty podłączenia i podłączyć klakson do
przekaźnika klaksonu zgodnie ze schematem elektrycznym (przyłącza 3
(patrz "Opis przewodów połączeniowych w jednostce sterującej",
strona 216)) lub podłączyć reflektory do przekaźnika reflektorów urządzenia
(przyłącza 2 (patrz "Informacje dotyczące bezpieczeństwa", strona 214)).
3. Jeżeli położenie bezpiecznika pojazdu nie jest znane: ewentualnie
zamontować dodatkowy bezpiecznik w przewodzie zasilającym urządzenia.

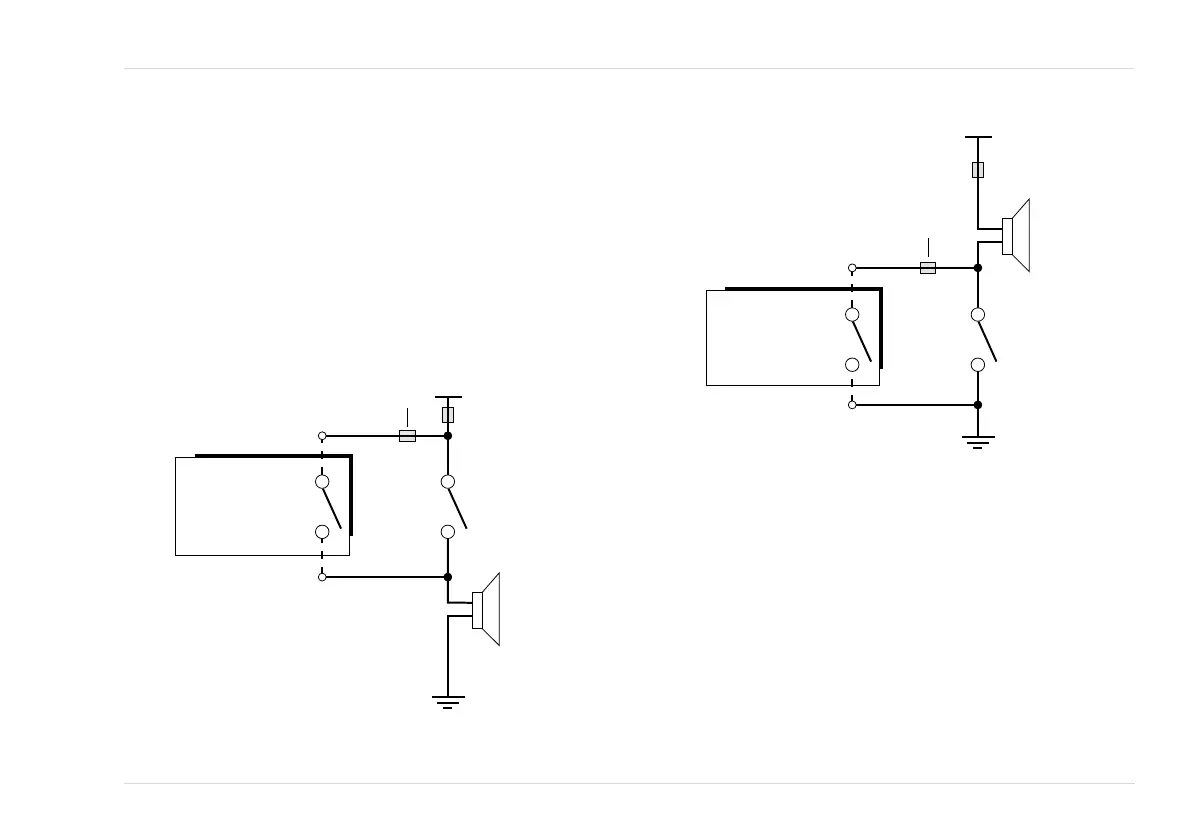

Alternatywa podłączenia A
Alternatywa podłączenia B
4.6 Podłączanie zewnętrznej lampki
sygnalizacyjnej
W szczególnych przypadkach (np. uszkodzenia słuchu) może być konieczne
zamontowanie zewnętrznej lampki sygnalizacyjnej w bezpośrednim polu
widzenia kierowcy.
1. Wybrać odpowiednie miejsce montażu, dobrze widoczne dla kierowcy, ale
niezasłaniające mu widoku (na przykład na osłonie kolumny kierownicy lub
nad deską rozdzielczą).
2. Zamocować lampkę sygnalizacyjną i podłączyć ją do urządzenia (przyłącza
12 LED+ i 13 LED (patrz "Opis przewodów połączeniowych w jednostce
sterującej", strona 216)).
49954
ľµĄW\
9b9
:\ĄÇF]QLNNODNVRQX
.ODNVRQ
ELDĄ\
3U]HĄÇF]QLNGRGDWQL
%H]SLHF]QLNRSFMD
%H]SLHF]QLN
'U¦JHU
,QWHUORFN
p
[
3U]HNDļQLNNODNVRQX
49953
9b9
:\ĄÇF]QLN
NODNVRQX
.ODNVRQ
ELDĄ\
ľµĄW\
3U]HĄÇF]QLNXMHPQ\
%H]SLHF]QLN
%H]SLHF]QLNRSFMD
'U¦JHU
,QWHUORFN
p
[
3U]HNDļQLNNODNVRQX
