Asennus |
Asennusohje | Dräger Interlock
®
5x00/7x00 133
4.5 Äänitorven ja ajovalojen liittäminen (vain
Interlock 7x00)
Erityiset määräykset saattavat edellyttää äänitorven ja/tai ajovalojen kytkemistä
laitteeseen. Mikäli näin on:
1. Määritä äänitorven ja/tai ajovalojen kytkemistavaksi: +12 V / 24 V tai
maadoitus.

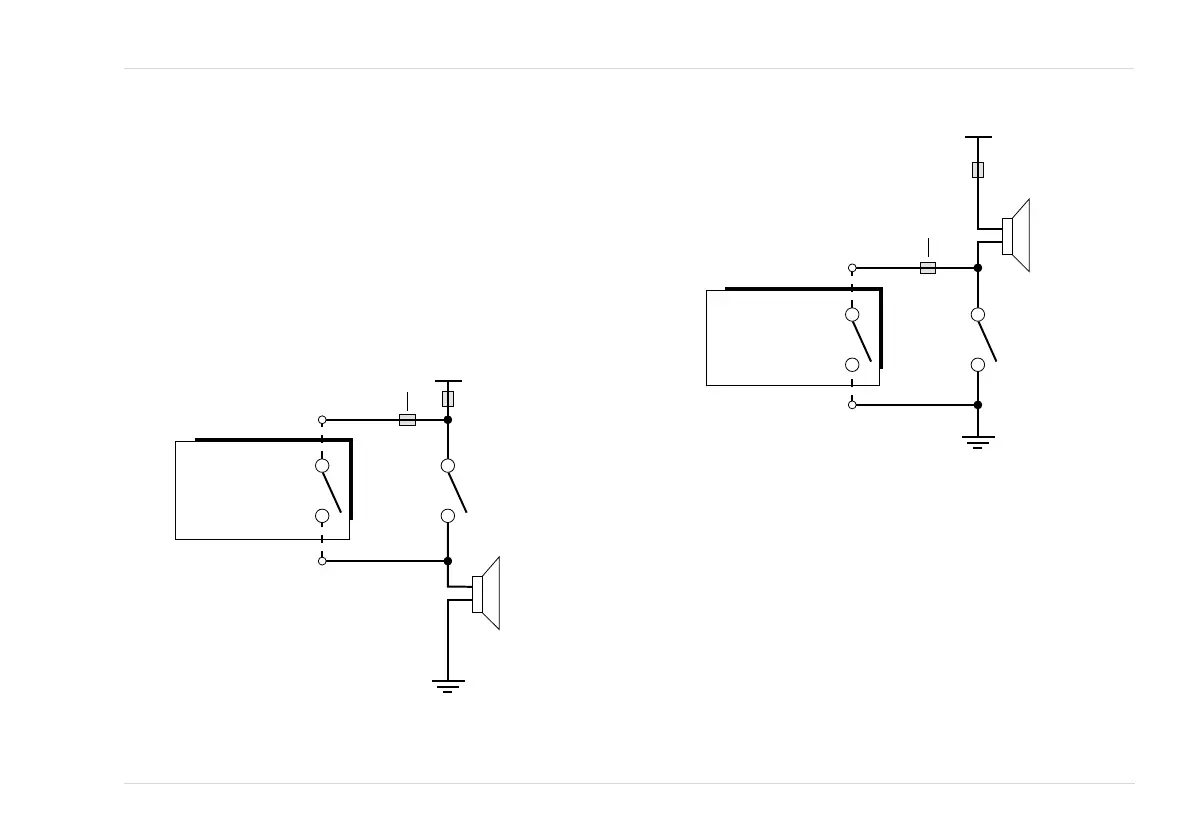

2. Etsi sopivat liitoskohdat ja liitä äänitorvi kytkentäkaavion osoittamalla tavalla
laitteen äänitorvireleeseen (liitännät 3, (katso "Ohjausyksikön liitosjohtojen
kuvaus", sivu 126)) tai ajovalot samalla tavalla laitteen ajovaloreleeseen
(liitännät 2, (katso "Turvallisuusohjeita", sivu 124)).
3. Jos et tiedä ajoneuvon sulakkeen paikkaa: asenna tarvittaessa ylimääräinen
sulake laitteen johtoon.
Liitäntävaihtoehto A
Liitäntävaihtoehto B
4.6 Ulkoisen näyttövalon liittäminen
Erityistapauksissa (esim. rajoittunut kuulokyky) voi olla välttämätöntä asentaa
ulkoinen näyttövalo kuljettajan suoraan näkökenttään.
1. Valitse sopiva asennuspaikka, joka on kuljettajan näkökentässä, mutta joka
ei kuitenkaan estä näkyvyyttä (esim. ohjauspylvään suojuksen päällä tai
mittaristotaulun päällä).
2. Kiinnitä näyttövalo ja liitä se laitteeseen (liitännät 12 LED+ ja 13 LED- (katso
"Ohjausyksikön liitosjohtojen kuvaus", sivu 126)).
4.7 Ovikoskettimen liittäminen
Laite voidaan (valinnaisesti) asentaa siten, että se aktivoituu jo oven lukkoa tai
ovea avattaessa. Tämä lyhentää kuljettajan odotusaikaa, ennen kuin laite on
valmis puhallusnäytteen ottamiseen.
49954
.HOWDLQHQ
99
¦QLWRUYLN\WNLQ
¦QLWRUYL
9DONRLQHQ
3RVLWLLYLQHQN\WNLQ
6XODNHYDOLQQDLQHQ
6XODNH
'U¦JHU
,QWHUORFN
p
[
¦QLWRUYLUHOH
49953
99
¦QLWRUYLN\WNLQ
¦QLWRUYL
9DONRLQHQ
.HOWDLQHQ
1HJDWLLYLQHQN\WNLQ
6XODNH
6XODNHYDOLQQDLQHQ
'U¦JHU
,QWHUORFN
p
[
¦QLWRUYLUHOH
