330 Instrucţiuni de instalare | Dräger Interlock
®
5x00/7x00
| Instalare
4.7 Racordare contact uşă
Este posibilă instalarea aparatului (opţional) astfel încât să fie activat deja prin
deschiderea încuietorii uşii sau a uşii. Prin aceasta se micşorează timpul de
aşteptare al şoferului până la starea pregătit gata de funcţionare a aparatului
pentru predarea testului de determinare a alcoolului în aerul expirat.
● Racordaţi cablul alb al aparatului (racordul 15, (consultaţi "Descrierea
conductorilor de racordare la unitatea de comandă", pagina 322)) la un
conductor al vehiculului, care la deschiderea uşii cu 12 V, de exemplu, se
conectează prin iluminarea habitaclului.
4.8 Fixare componente
4.8.1 Unitate de control
1. Fixaţi unitatea de comandă prin coliere de cabluri la un element de sprijin
(de exemplu de coloana de direcţie). În plus trageţi colierele de cablu prin
orificiile de fixare ale unităţii de comandă şi fixaţi-le la elementul de sprijin
sau înfăşuraţi colierul de cablu în jurul unităţii de comandă şi elementului de
sprijin.
Exemplu:
2. Pozaţi şi fixaţi cablul şi unitatea de comandă pe cât posibil mascat.
3. Introduceţi cablul de racordare spiralat la aparatul manual de la unitatea de
comandă.
4. Montaţi din nou capitonajul.
4.8.2 Aparat manual
Pentru fixarea în vehicul a aparatului manual utilizaţi suportul aferent.
AVERTISMENT
Nu amplasaţi suportul aparatului manual în faţa airbag-urilor.
● Alegeţi locul de fixare astfel încât aparatul manual să deranjeze cât mai
puţin, dar să fie uşor accesibil pentru şofer.
● Fixaţi suportul cu şuruburi. Acordaţi atenţie ca şuruburile de fixare să poată
fi întotdeauna suficient de adânc înşurubate.

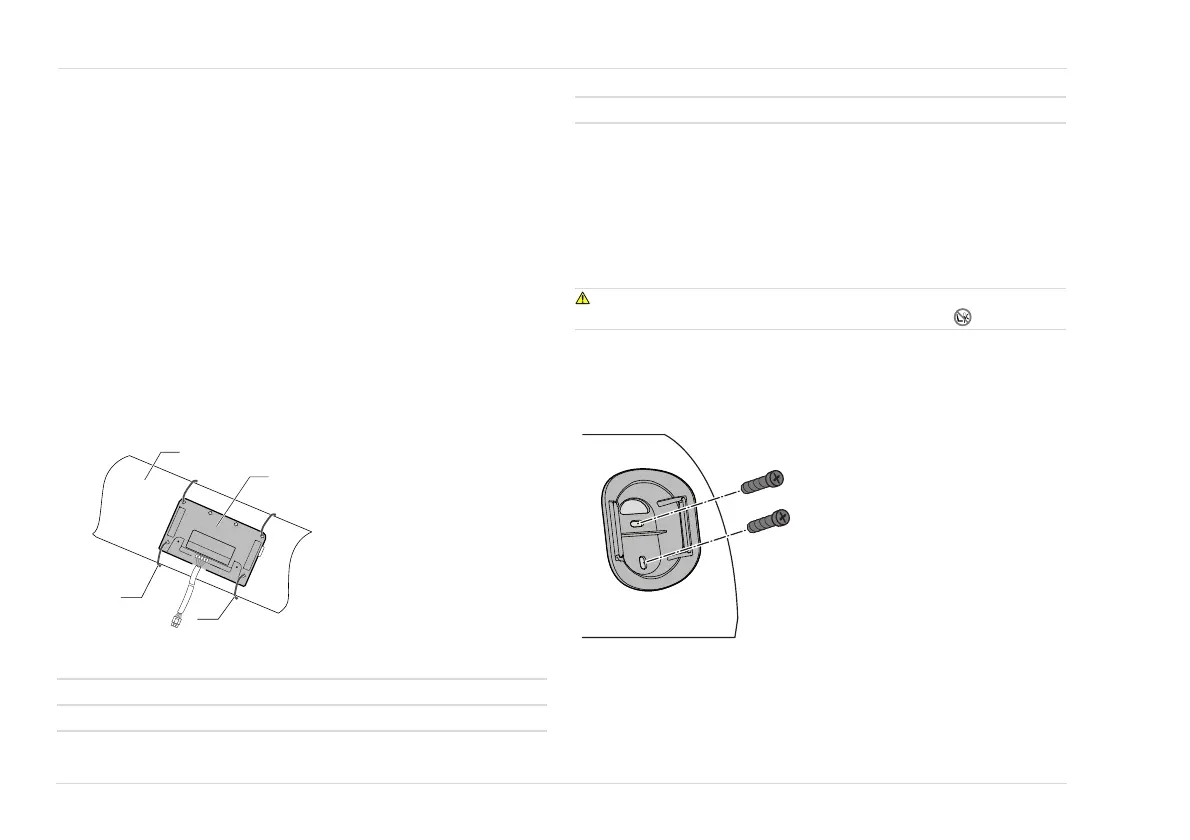

49479
1 Unitate de control
2 Coliere de cablu
1
2
3
2
3 Coloană de direcţie
