390 Uputstvo za instalaciju | Dräger Interlock
®
5x00/7x00
| Instalacija
4.7 Priključivanje kontakta na vratima
Moguće je uređaj (opciono) instalirati tako da se on aktivira već prilikom
otvaranja brave vrata ili vrata. Na taj način se skraćuje vreme čekanja vozača
do postizanja stanja spremnosti uređaja za alko-test.
● Priključite beli kabl uređaja (priključak 15, (videti "Opis priključnih vodova na
upravljačkoj jedinici", str. 382)) na vod vozila, koji se spaja pri otvaranju
vrata sa 12 V, na primer preko osvetljenja unutrašnjosti.
4.8 Pričvršćivanje komponenata
4.8.1 Upravljačka jedinica

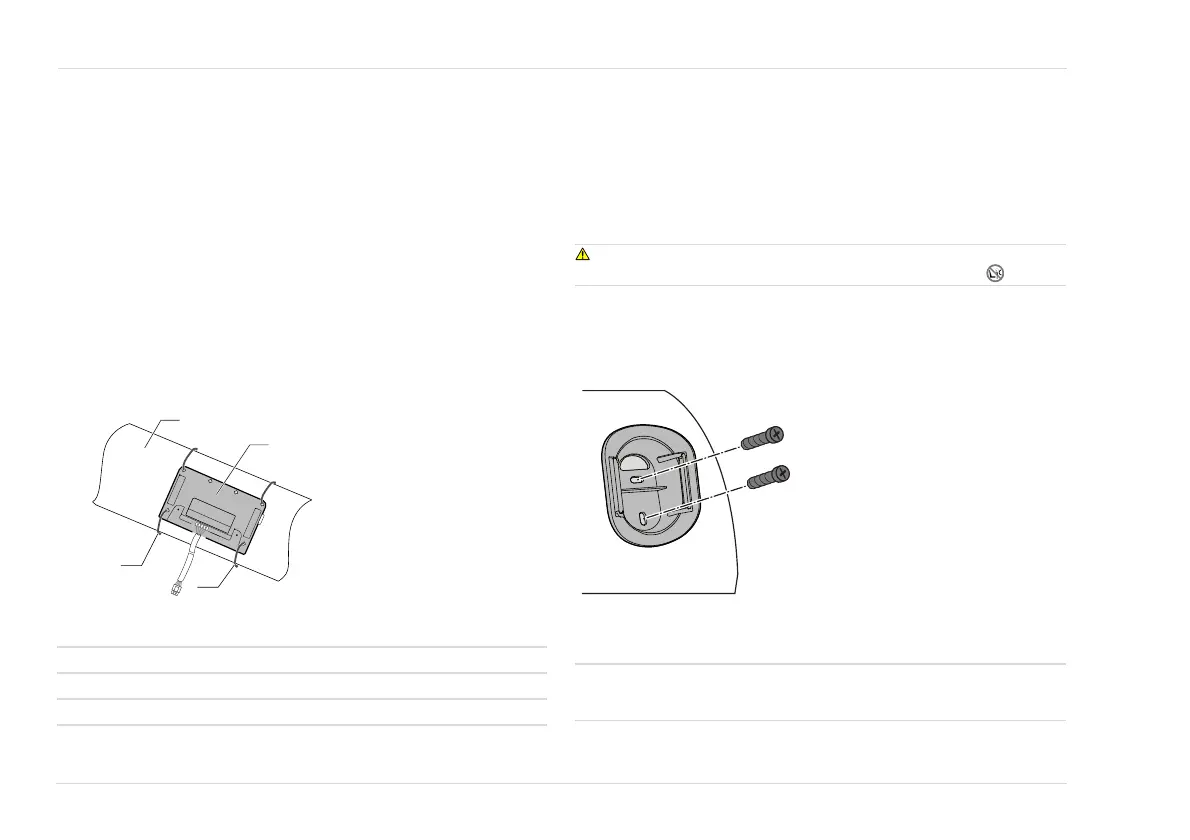

1. Pričvrstite upravljačku jedinicu kablovskim vezicama na potporni element
(na primer stuba upravljača). U tu svrhu, provucite kablovske vezice kroz
otvore za pričvršćivanje na upravljačkoj jedinici i pričvrstite ih na potpornom
elementu ili namotajte kablovsku vezicu oko upravljačke jedinice i
potpornog elementa.
Primer:
2. Kabl upravljačke jedinice, ako je moguće, položite i pričvrstite tako da se ne
vidi.
3. Utaknite spiralni priključni kabl prema ručnoj jedinici u upravljačku jedinicu.
4. Ponovo montirajte oplatu.
4.8.2 Ručna jedinica
Za pričvršćivanje ručne jedinice u vozilu, koristite pripadajući držač.
UPOZORENJE
Nemojte postavljati držač ručne jedinice ispred vazdušnih jastuka.
● Izabrati mesto pričvršćivanja tako da ručna jedinica smeta što manje, ali da
bude lako pristupačna za vozača.
● Pričvrstiti držače zavrtnjima. Vodite računa da zavrtnji za pričvršćivanje
mogu uvek da se zavrnu dovoljno duboko.
4.9 Ispitivanje funkcije
OBAVEŠTENJE
Posle instalacije, ponovo priključite akumulator vozila.
Proverite funkciju uređaja u skladu sa uputstvom za upotrebu.
49479
1Upravljačka jedinica
2 Kablovska vezica
3 Stub upravljača
1
2
3
2
49480
