Installation |
Installationsvejledning | Dräger Interlock
®
5x00/7x00 119
● Tilslut apparatets hvide kabel (tilslutning 15 (se "Beskrivelse af
tilslutningsledningerne på styreenheden", side 111)) til en ledning på
køretøjet, som forbindes med 12 V, når døren åbnes, f.eks. via belysningen
i kabinen.
4.8 Fastgørelse af komponenter
4.8.1 Styreenhed

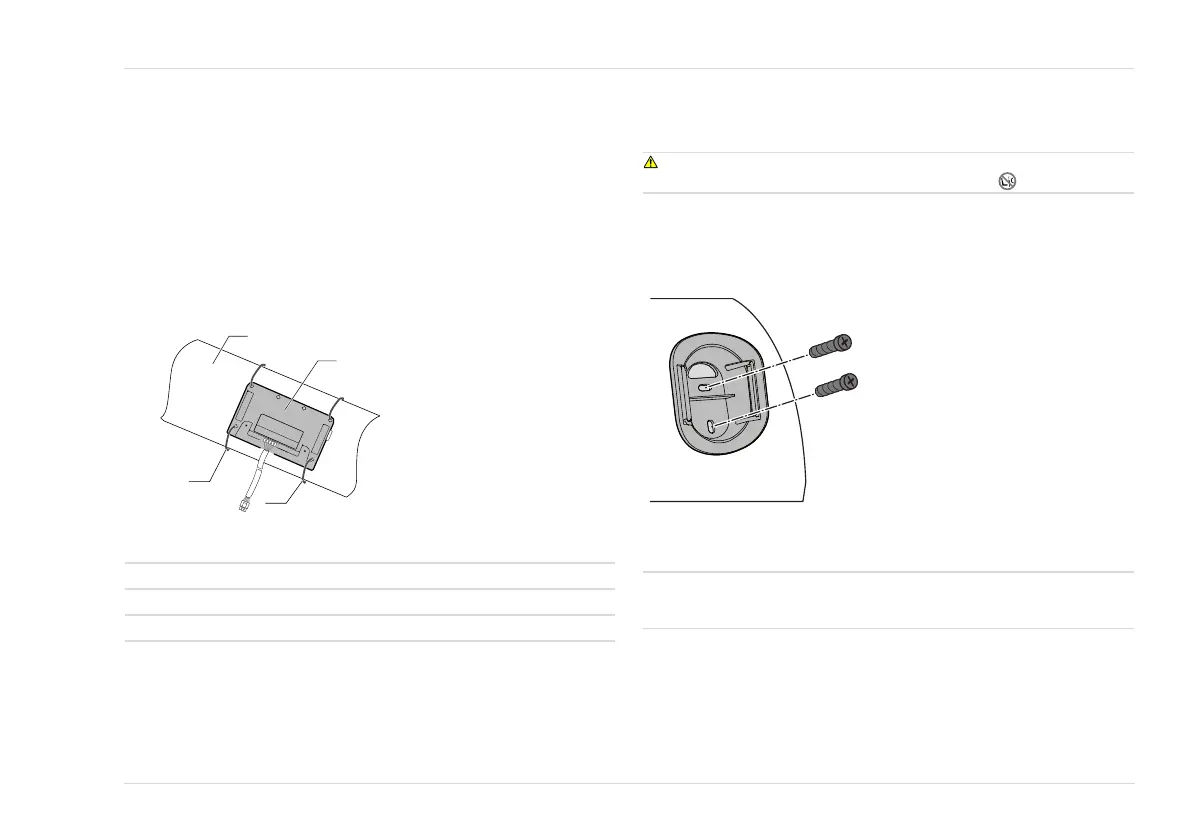

1. Fastgør styreenheden med kabelbindere til et støtteelement (f.eks.
ratstammen). Træk kabelbinderne gennem styreenhedens
fastgørelseshuller og fastgør enheden på støtteelementet, eller bind
kabelbindere omkring styreenhed og støtteelement.
Eksempel:
2. Træk og fastgør kablerne til styreenheden så usynligt som muligt.
3. Sæt spiralkablet til håndsættet i styreenheden.
4. Monter beklædningen igen.
4.8.2 Håndsæt
Brug den medfølgende holder til at fastgøre håndsættet i bilen.
ADVARSEL
Holderen til håndsættet må ikke anbringes foran airbags.
● Vælg fastgørelsesstedet sådan, at håndsættet er til mindst mulig gene, men
lettilgængeligt for føreren.
● Fastgør holderen med skruer. Sørg for, at fastgørelsesskruerne altid kan
skrues tilstrækkeligt langt ind.
4.9 Funktionstest
BEMÆRK
Tilslut batteriet igen, når installationen er færdig.
Kontrollér funktioner i henhold til brugsanvisningen.
1. Interlock vågner op ved tænding til (tilslutning 15) eller via en digital indgang
(f.eks. bilens kabinebelysning tændt/bilens låsesystem låst op).
2. Displaymelding på håndsættet viser: Klar til test. Venligst blæs.
3. Bilen må nu ikke kunne startes.
4. Ingen permanente fejlmeldinger i bilens display-cockpit.
5. Afgiv åndingsprøve.
49479
1 Styreenhed
2 Kabelbindere
3 Ratstamme
1
2
3
2
49480
A
I
R
B
A
G
