14 Installationsanweisung | Dräger Interlock
®
5x00/7x00
| Installation
4.7 Türkontakt anschließen
Es ist möglich, das Gerät (optional) so zu installieren, dass es bereits durch das
Öffnen des Türschlosses oder der Tür aktiviert wird. Dadurch wird die Wartezeit
des Fahrers bis zur Betriebsbereitschaft des Geräts für die Abgabe des
Atemalkoholtests verringert.
● Das weiße Kabel des Geräts (Anschluss 15 (siehe „Beschreibung der
Anschlussleitungen an der Steuereinheit“, Seite 6)) an einer Leitung des
Fahrzeugs anschließen, die beim Öffnen der Tür mit 12 V, zum Beispiel
über die Innenraumbeleuchtung, verbunden wird.
4.8 Komponenten befestigen

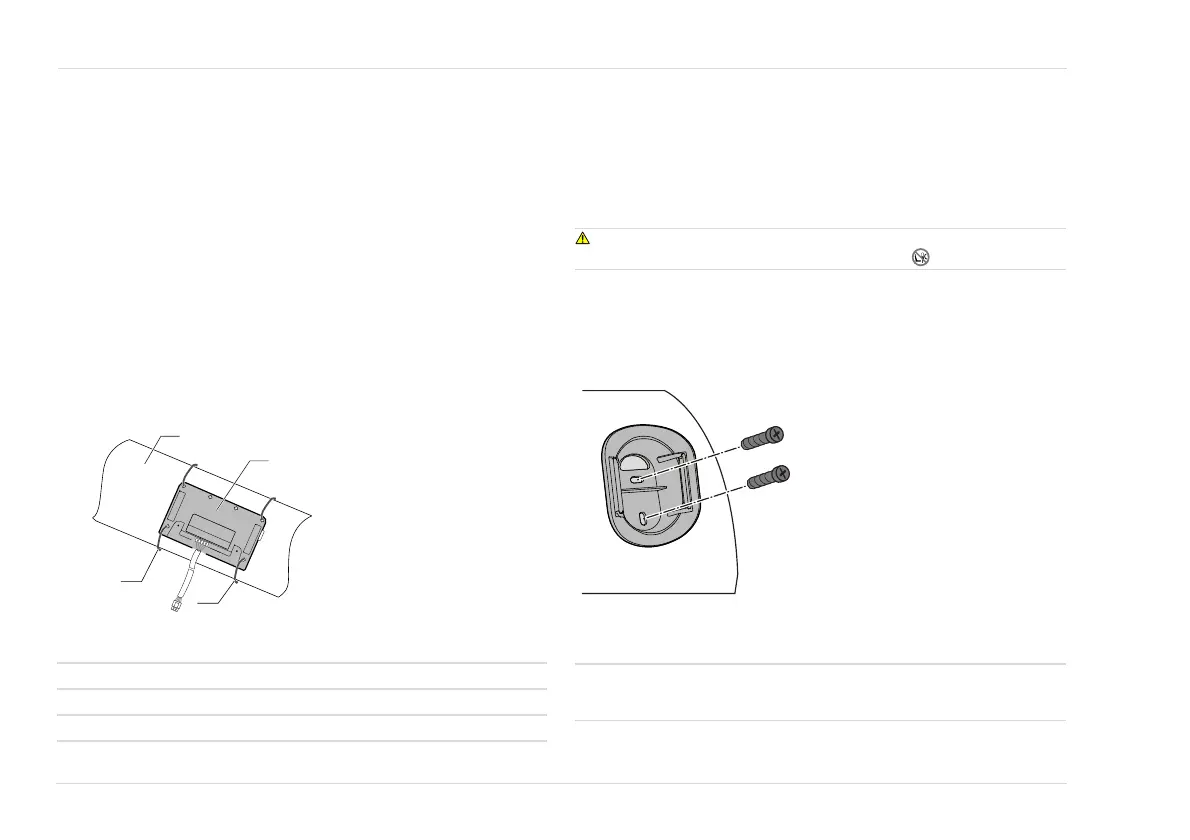

4.8.1 Steuereinheit
1. Steuereinheit mit Kabelbindern an einem Stützelement (zum Beispiel der
Lenksäule) befestigen. Dazu Kabelbinder durch die Befestigungslöcher der
Steuereinheit ziehen und am Stützelement befestigen oder Kabelbinder um
Steuereinheit und Stützelement wickeln.
Beispiel:
2. Kabel der Steuereinheit möglichst unsichtbar verlegen und befestigen.
3. Spiral-Anschlusskabel zum Handteil an der Steuereinheit einstecken.
4. Verkleidungen wieder montieren.
4.8.2 Handteil
Zum Befestigen des Handteils im Fahrzeug den zugehörigen Halter benutzen.
WARNUNG
Den Halter des Handteils nicht vor Airbags anbringen.
● Befestigungsort so wählen, dass das Handteil möglichst wenig stört, aber
für den Fahrer leicht zugänglich ist.
● Halter mit Schrauben befestigen. Darauf achten, dass die
Befestigungsschrauben immer genügend weit eingeschraubt werden
können.
4.9 Funktionsprüfung
HINWEIS
Nach der Installation die Fahrzeugbatterie wieder anschließen.
Funktion des Geräts entsprechend der Gebrauchsanweisung prüfen.
49479
1 Steuereinheit
2 Kabelbinder
3 Lenksäule
1
2
3
2
49480
A
I
R
B
A
G
