Инсталация |
Инструкция за инсталиране | Dräger Interlock
®
5x00/7x00 315
4.7 Свързване на контакт с вратата
Възможно е уредът да се инсталира така (опция), че да се активира още с
отключване на ключалката или с отваряне на вратата. Това скъсява
времето, което водачът трябва да изчака, докато уредът достигне до
готовност за работа, за да направи тест за алкохол в дъха.
●Свържете белия кабел на уреда (връзка
15, (виж "Описание на
свързващите проводници на блока за управление", страница 307)) към
проводник на автомобила, който при отваряне на вратата се свързва
със захранване 12 V, например чрез осветлението на купето.
4.8 Закрепване на компонентите
4.8.1 Блок за управление

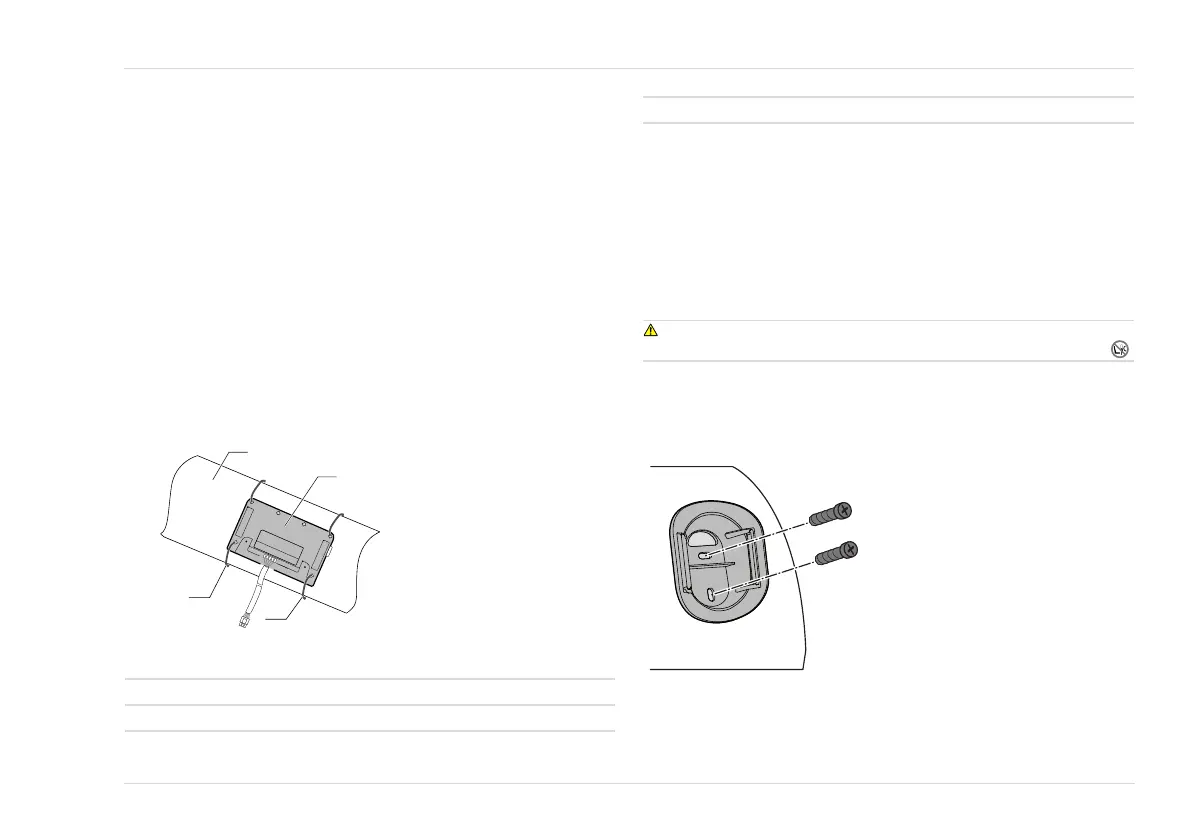

1. Закрепете блока за управление със “свински опашки” към някой опорен
елемент (например към кормилната колона). За целта прокарайте
“свински опашки” през отворите за закрепване на блока за управление
и ги закрепете към опорния елемент или увийте “свинските опашки”
около блока за управление и опорния елемент.
Пример:
2. По възможност разположете
и закрепете кабела на блока за
управление, така че да не се вижда.
3. Пъхнете в блока за управление спиралния свързващ кабел до ръчния
уред.
4. Монтирайте отново панелите.
4.8.2 Ръчен уред
За закрепване на ръчния уред в автомобила използвайте съответния
държач.
ПРЕДУПРЕЖДЕНИЕ
Не поставяйте държача за ръчния уред пред въздушните възглавници.
● Изберете мястото на закрепване, така че ръчният уред да пречи
възможно най-малко и все пак да е лесно достъпен за водача.
● Закрепете държача с винтове. Внимавайте закрепващите винтове
винаги да могат да се завинтят достатъчно дълбоко.
49479
1 Блок за управление
2“Свински опашки”
1
2
3
2
3 Кормилна колона
49480
A
I
R
B
A
G
