安装 |
安装说明 | Dräger Interlock
®
5x00/7x00 403
4.5 连接喇叭或大灯 （仅 Interlock 7x00）
特殊规定可能需要将喇叭和 / 或大灯与设备相连。如果出现这一情况：
1. 确定喇叭或大灯的开关方式：+12 V/24 V 或者地线。
2. 查找恰当的连接点，根据电路图将喇叭与设备的喇叭继电器相连 （接口 3，
（请参见第 397 页 " 控制单元上的连接线说明 "）），或者按类似方式将大灯
与设备的大灯继电器相连 （接口 2，（请参见第 395 页 " 安全须知 "））。
3. 如果不清楚车辆保险丝的位置：将额外的保险丝安装到设备的输入引线中。

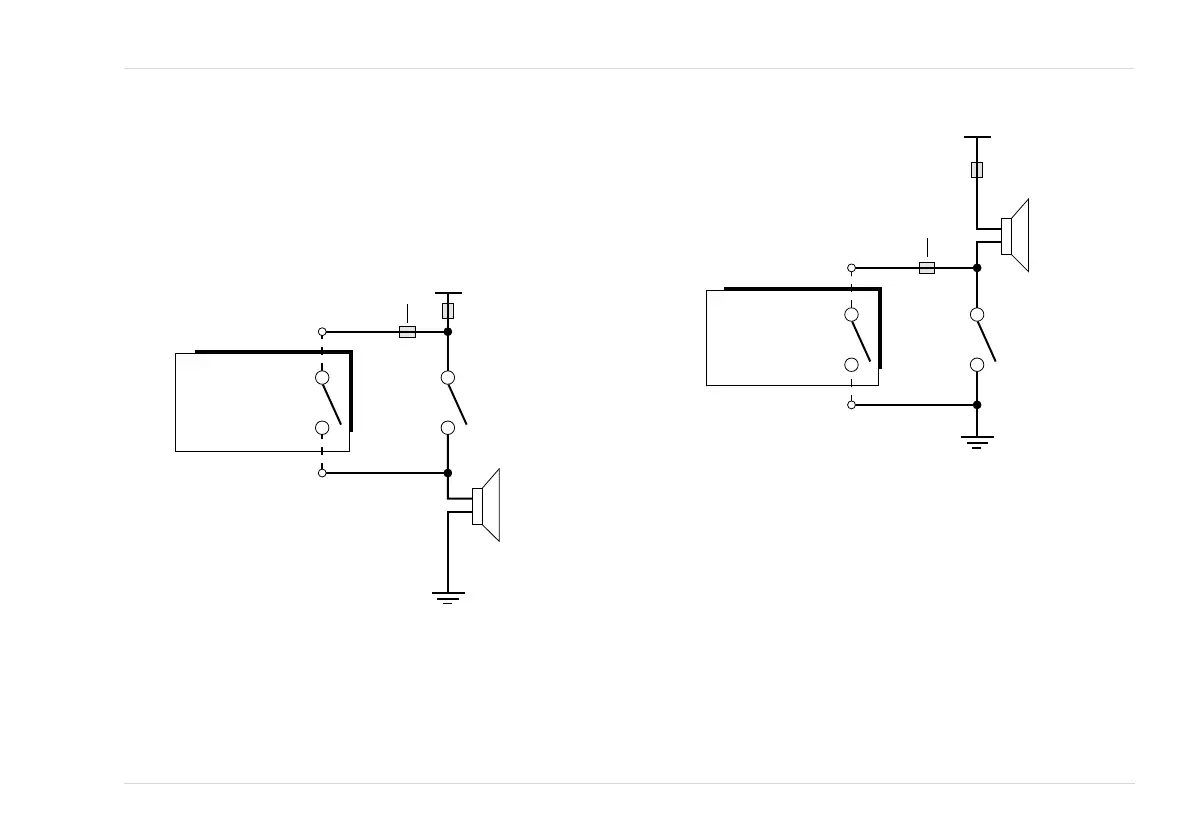

连接方案 A
连接方案 B
4.6 连接外部指示灯
在特殊情况下 （比如听力受限时），可能需要将外部指示灯安装在驾驶员直接
可见的视野中。
1. 选择驾驶员充分可见的恰当装配位置，但不能阻挡其视线 （比如安装在转向
柱盖板上或者仪表板上方）。
2. 固定指示灯，与设备相连 （接口 12 LED+ 和 13 LED-，（请参见第 397 页 "
控制单元上的连接线说明 "））。
4.7 连接门触点
在安装设备 （可选）时，可选择通过打开门锁或车门就会激活设备。由此减少
设备运行就绪前驾驶员提供呼气酒精测试样本的等待时间。
49954
煓唁
99
⠖♼␂
⠖♼
䤌唁
㷲㨐␂
≬棸€᧤♾折᧥
≬棸€
'U¦JHU
,QWHUORFN
p
[
⠖♼其䟄⣷
49953
99
⠖♼␂
⠖♼
䤌唁
煓唁
微㨐␂
≬棸€
≬棸€᧤♾折᧥
'U¦JHU
,QWHUORFN
p
[
⠖♼其䟄⣷
