Installation |
Notice d'installation | Dräger Interlock
®
5x00/7x00 43
4.5 Raccordement du klaxon et des phares
(uniquement Interlock 7x00)
Certaines réglementations peuvent imposer de raccorder le klaxon et / ou les
phares à l'appareil. Le cas échéant :
1. Déterminer le mode de commutation du klaxon ou des phares : +12 V/24 V
ou à la masse.
2. Rechercher des points de raccords adaptés et raccorder le klaxon selon le
schéma de raccordement au relais de klaxon de l'appareil (raccords 3 (Voir
"Description des câbles de raccordement sur la centrale", page 36)) ou bien
les phares, de la même façon, sur le relais des phares de l'appareil
(raccords 2 (Voir "Informations relatives à la sécurité", page 34)).
3. Si la position du fusible du véhicule n'est pas connue : monter
éventuellement un fusible supplémentaire dans le câble d'alimentation de
l'appareil.

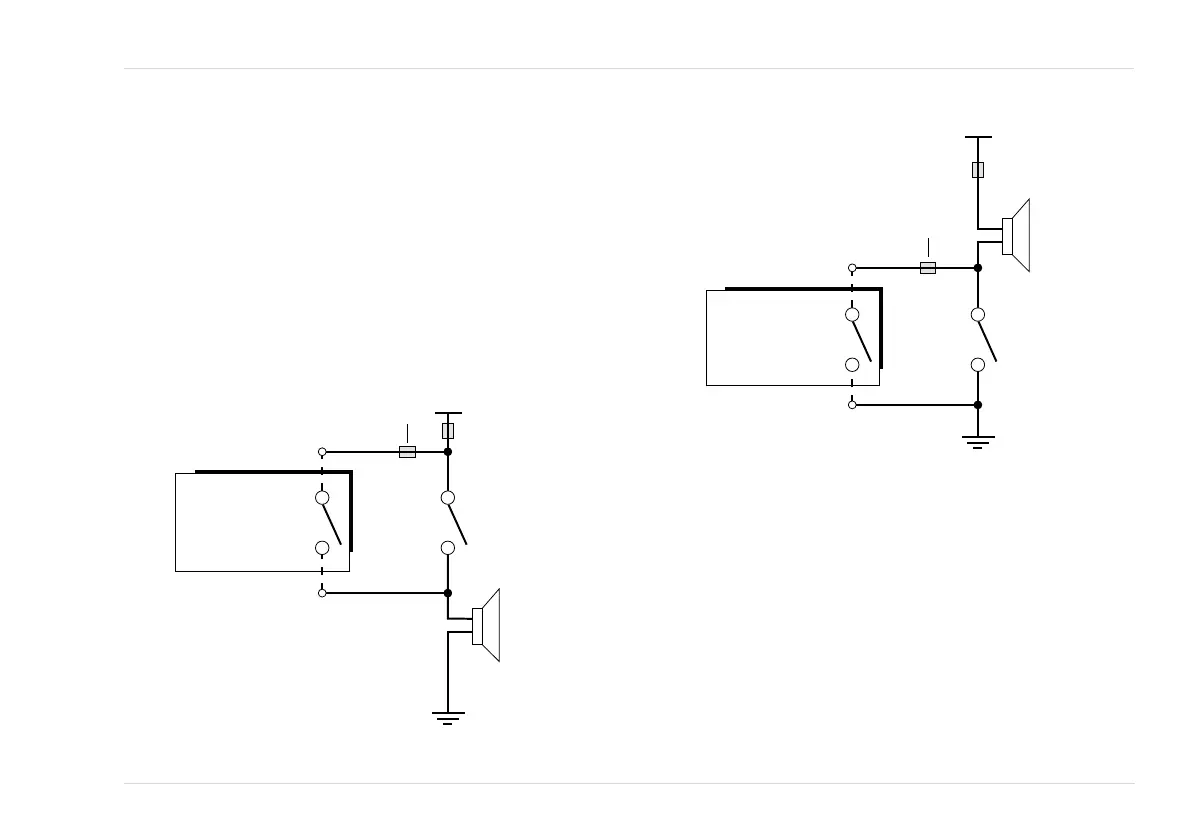

Possibilité de raccordement A
Possibilité de raccordement B
4.6 Raccordement d'un témoin lumineux externe
Dans des cas particuliers (par exemple en cas de mauvaise audition), il peut
s'avérer nécessaire d'installer un témoin lumineux externe directement dans le
champ de vision du conducteur.
1. Choisir un emplacement approprié pour le montage, bien visible du
conducteur sans toutefois gêner sa visibilité (par exemple sur la garniture
de la colonne de direction ou au-dessus du tableau de bord).
2. Fixer l'éclairage de l'affichage et le raccorder à l'appareil (raccords 12 LED+
et 13 LED- (Voir "Description des câbles de raccordement sur la centrale",
page 36)).
49954
-DXQH
b9bbb9
,QWHUUXSWHXU.OD[RQ
.OD[RQ
EODQF
&RPPXWDWHXU3OXV
)XVLEOHHQRSWLRQ
)XVLEOH
'U¦JHU
,QWHUORFN
p
[
5HODLV.OD[RQ
49953
b9bbb9
,QWHUUXSWHXU
.OD[RQ
.OD[RQ
EODQF
-DXQH
&RPPXWDWHXU0RLQV
)XVLEOH
)XVLEOHHQRSWLRQ
'U¦JHU
,QWHUORFN
p
[
5HODLV.OD[RQ
