254 Upute za instalaciju | Dräger Interlock
®
5x00/7x00
| Instalacija
4.5 Priključivanje trube i farova (samo za model
Interlock 7x00)
Posebni propisi mogu zahtijevati priključivanje trube i/ili fara na uređaj. Ako je to
slučaj:
1. Utvrdite koji je način uklapanja trube odn. fara: +12 V/24 V ili masa.
2. Potražite prikladna mjesta za priključak i trubu priključite u skladu sa
spojnom shemom na relej trube uređaja (priključci 3 (vidi "Opis priključnih
vodova na upravljačkoj jedinici", stranica 247)) odn. far analogno priključite
na relej fara uređaja (priključci 2 (vidi "Važni sigurnosni podaci",
stranica 245)).
3. Ako položaj osigurača vozila nije poznat: eventualno ugradite dodatni
osigurač u priključni vod uređaja.

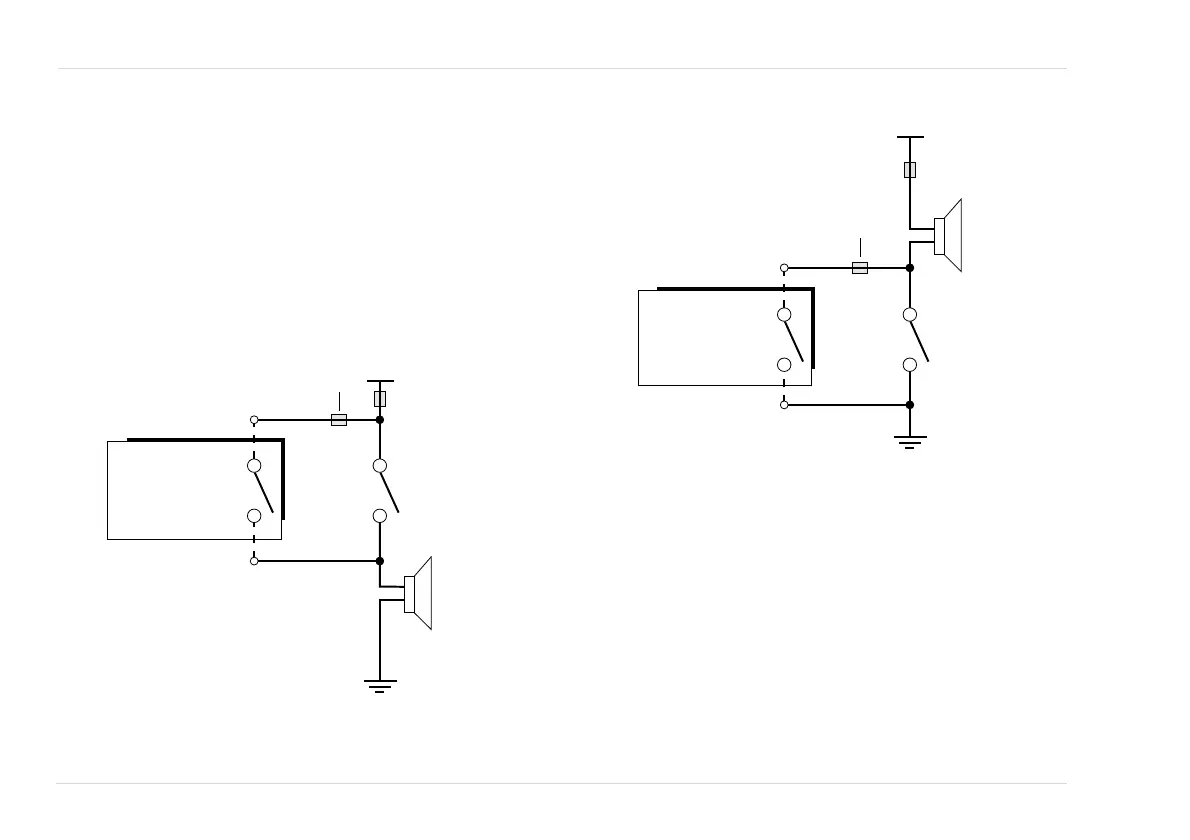

Alternativni priključak A
Alternativni priključak B
4.6 Priključivanje vanjskog svjetlosnog
indikatora
U posebnim slučajevima (primjerice za osobe oštećenog sluha) može biti
potrebno postaviti vanjski svjetlosni indikator u izravnom vidnom polju vozača.
1. Odaberite prikladno mjesto za montažu koje je dobro vidljivo vozaču, ali ne
ometa njegovo vidno polje (primjerice na poklopcu stupa upravljača ili iznad
ploče s instrumentima).
2. Pričvrstite svjetlosni indikator i priključite ga na uređaj (priključci 12 LED+ i
13 LED (vidi "Opis priključnih vodova na upravljačkoj jedinici",
stranica 247)).
49954
ŀXWD
99
6NORSNDWUXEH
7UXED
ELMHOD
3R]LWLYQDVNORSND
2VLJXUDÏRSFLRQDOQR
2VLJXUDÏ
'U¦JHU
,QWHUORFN
p
[
5HOHMWUXEH
49953
99
6NORSNDWUXEH
7UXED
ELMHOD
ŀXWD
1HJDWLYQDVNORSND
2VLJXUDÏ
2VLJXUDÏRSFLRQDOQR
'U¦JHU
,QWHUORFN
p
[
5HOHMWUXEH
