● 将设备的白色电缆 （接口 15 （请参见第 397 页 " 控制单元上的连接线说明
"））与车辆在以 12 V 打开车门时比如通过内室照明灯连接的导线相连。
4.8 固定组件
4.8.1 控制单元
1. 用电缆扎带将控制单元固定在一个支撑元件 （比如转向柱）上。为此将电缆
穿过控制单元的固定孔，固定在支撑元件上，或者将电缆扎带卷绕在控制单
元和支撑元件周围。

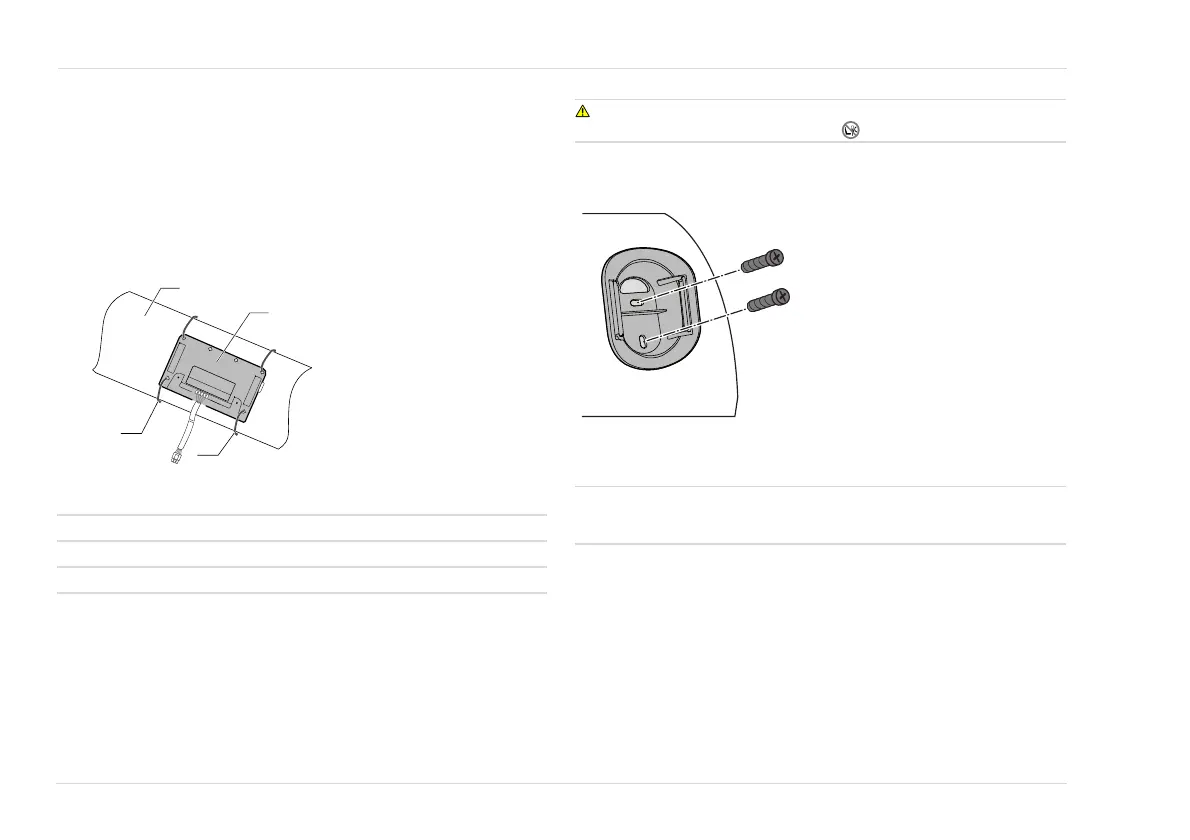

示例：
2. 尽可能在不可见的位置敷设和固定控制单元的电缆。
3. 将手持机的螺旋连接电缆插到控制单元上。
4. 重新安装护板。
4.8.2 手持机
使用相应的支架将手持机固定在车辆中。
警告
不能将手持机的支架安装在安全气囊前方。
● 在选择固定位置时，确保对手持机的干扰尽可能小，但方便驾驶员够到它。
● 用螺栓固定支架。注意，始终可充分旋入固定螺栓。
4.9 功能测试
注記
在安装后重新连接车辆蓄电池。
根据使用说明书检查设备功能。
1. 通过点火装置 （接口 15）或数字输入端 （如车内照明已开启 / 车辆锁已解
锁）唤醒 Interlock。
2. 手持机上出现显示信息：
准备测试
。
3. 现在不能启动车辆。
4. 车辆的驾驶舱显示屏上无永久性的故障信息。
5. 提供呼气样本。
6. 手持机上出现显示信息：
通过测试
.
请吹气
接下来是
自由启动时间：
:。
7. 现在可以启动车辆。
8. 手持机上出现显示信息：
请安全驾驶！
!。
49479
1
控制单元
2
电缆扎带
3
转向柱
1
2
3
2
49480
A
I
R
B
A
G
