Dräger Interlock Series

Instalacija |
Uputstvo za instalaciju | Dräger Interlock
®
5x00/7x00 389
4.5 Povezivanje sirene i farova (samo kod
uređaja Interlock 7x00)
Zbog posebnih propisa može biti potrebno priključivanje sirene i/ili farova na
uređaj. Ako je to slučaj:
1. Određivanje načina uključivanja sirene, odn. farova: +12 V/24 V ili masa.
2. Potražiti odgovarajuća priključna mesta i sirenu povezati na relej za sirenu
uređaja u skladu sa šemom veze (priključci 3 (videti "Opis priključnih vodova
na upravljačkoj jedinici", str. 382)), odn. analogno tome, farove povezati na
relej za farove uređaja (priključci 2 (videti "Informacije vezane za
bezbednost", str. 380)).
3. Ako položaj osigurača vozila nije poznat: eventualno ugradite dodatni
osigurač u napojni vod uređaja.

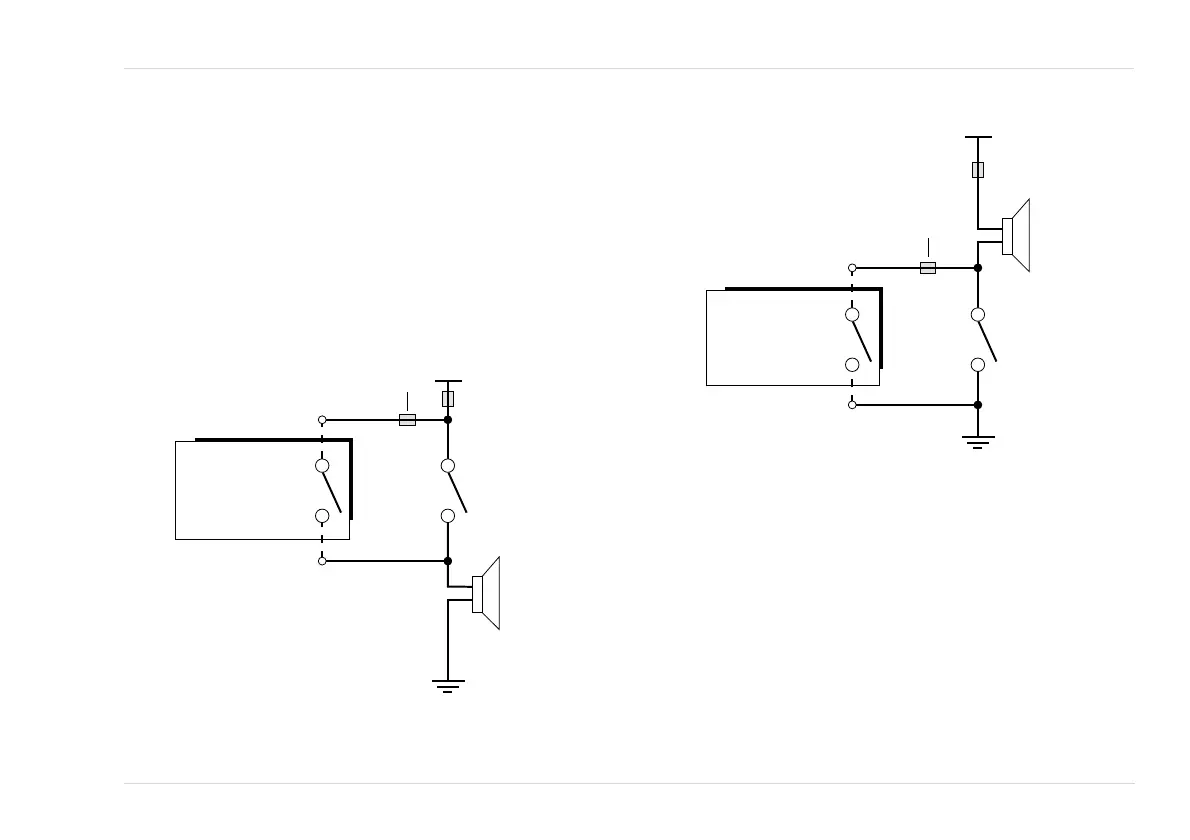

Alternativno priključivanje A
Alternativno priključivanje B
4.6 Priključivanje eksterne indikatorske lampice
U posebnim slučajevima (na primer u slučaju ograničenog sluha) može biti
potrebno da se postavi eksterna indikatorska lampica u direktnom vidnom polju
vozača.
1. Izaberite prikladno mesto montaže, koje vozač može dobro da vidi, ali koje
mu ne zaklanja vidno polje (na primer na pokrovu stuba upravljača ili iznad
instrument table).
2. Pričvrstite indikatorsku lampicu i priključite je na uređaj (priključci 12 LED+ i
13 LED- (videti "Opis priključnih vodova na upravljačkoj jedinici", str. 382)).
49954
ŀXWR
99
3UHNLGDÏ]DVLUHQX
6LUHQD
EHOD
3R]LWLYQLSUHNLGDÏ
2VLJXUDÏRSFLRQR
2VLJXUDÏ
'U¦JHU
,QWHUORFN
p
[
5HOHM]DVLUHQX
49953
99
3UHNLGDÏ]D
VLUHQX
6LUHQD
EHOD
ŀXWR
1HJDWLYQLSUHNLGDÏ
2VLJXUDÏ
2VLJXUDÏRSFLRQR
'U¦JHU
,QWHUORFN
p
[
5HOHM]DVLUHQX
