DURKOPP ADLER DAC BASIC - V 12-2010

Einstellen der Grundfunktionen
DAC basic/classic
57
© 2010 Dürkopp Adler AG

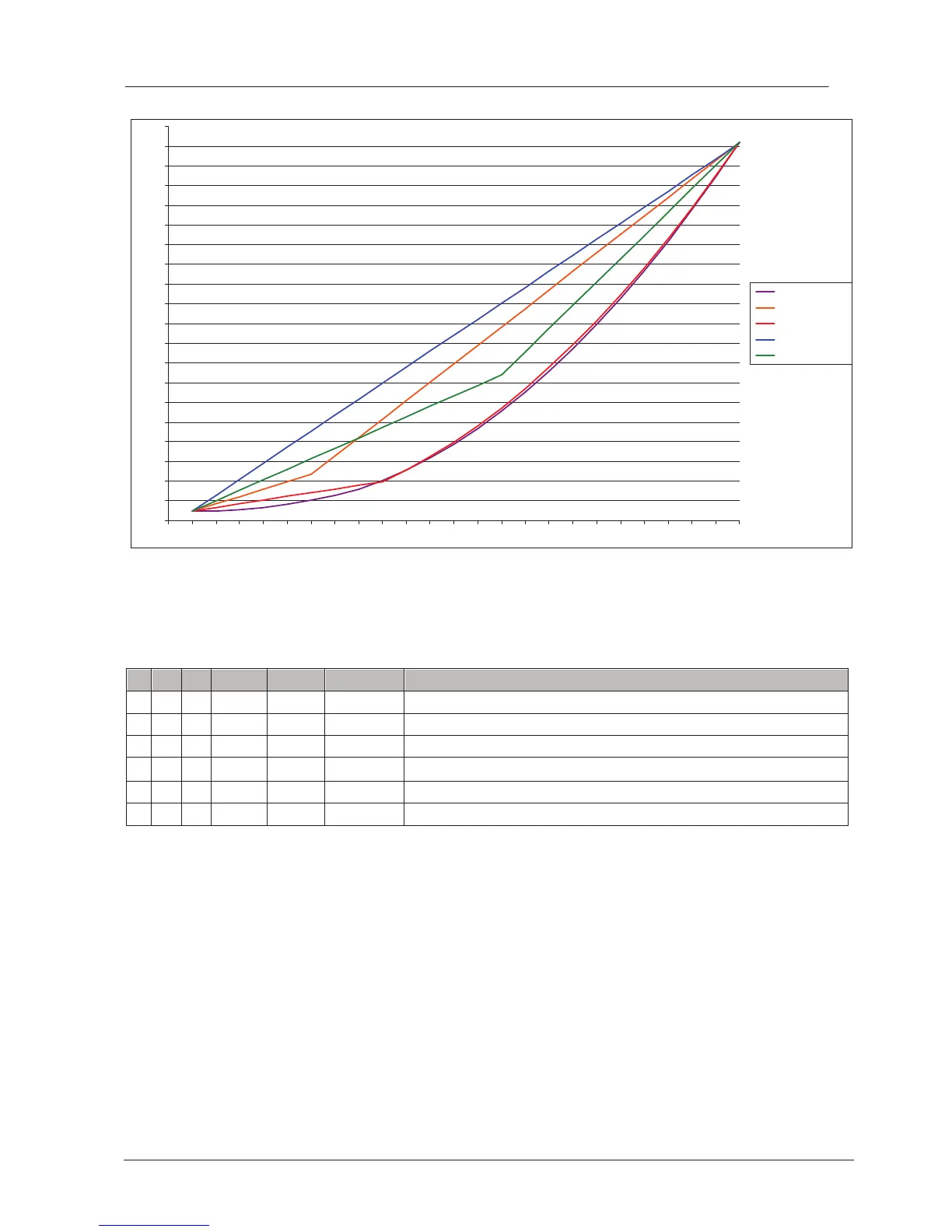

Pedalstufen
Drehzahl(rpm)
Drehzahlkurve 0
Drehzahlkurve 1
Drehzahlkurve 2
Drehzahlkurve 3
Drehzahlkurve 4
Nmax (Parameter t 08 00)
Nmin (Parameter t 08 01)
n Stufen (Parameter t 08 20)
12.11 Positionen
E
K
P
Min
Max
Einheit
Beschreibung
t
08
10
-
-
-
Einstellung der Referenzposition
t
08
11
-
-
-
Einstellung der Nadelpositionen
t
08
12
0
359
°
Untere Nadelposition (Position 1)
t
08
13
0
359
°
Fadenhebel Oben Position(Position 2)
t
08
14
0
359
°
Peilposition
t
08
15
0
359
°
Einfädelposition
12.11.1 Einstellen der Referenzpositionen
Die an der Maschine nötigen Winkelstellungen z. B. „Nadel-Tiefstellung“ oder „Fadenhebel oben“ werden in der
Steuerung gespeichert. Um einen Bezug zwischen Positionsgeberinformation und tatsächlicher, mechanischer
Position herzustellen, wird eine Referenzposition benötigt. Die Referenzposition kann entsprechend der
Einstellung des Parameters verschieden sein, in der Regel „Eintauchpunkt der Nadel in die Stichplatte (EP)“
Die Referenzposition muss eingestellt werden:
• bei Erstinbetriebnahme
• nach Austausch der Steuerung
• nach Austausch des Motors oder Inkrementalgebers
