The Cradle Chapter 3
167
sensor’s data is stored in the cradle’s memory and is available only
through wireless transmission.

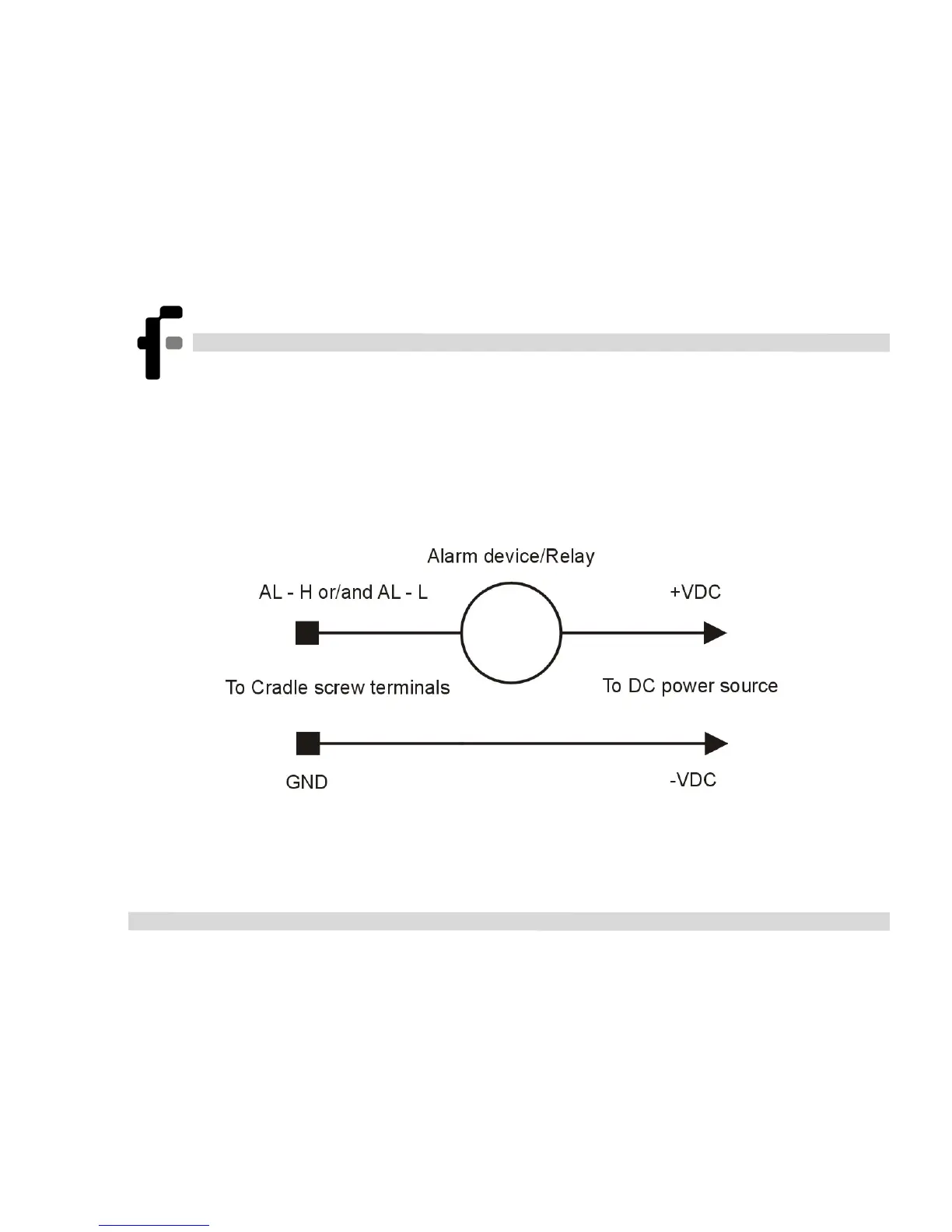

External control switch: Closes an external control circuit when
sensor readings exceed alarm levels. Maximum load: 30VDC, 1A.
Figure 7: external control switch wiring diagram
