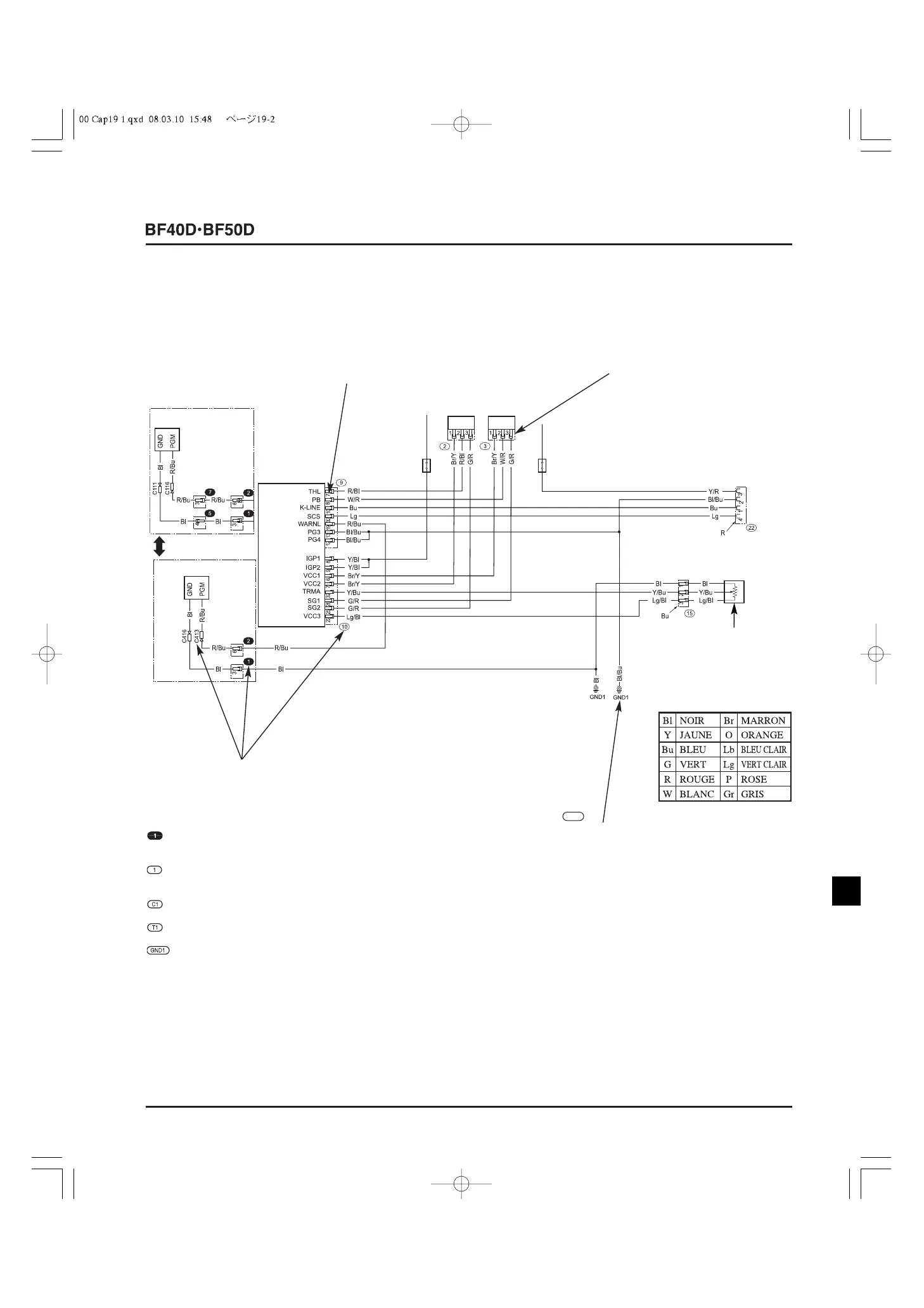

• COMMENT LIRE LE SCHEMA DE CABLAGE
N° DE BORNE
CAPTEUR
TP
CAPTEUR
MAP
DLC
ECM
N°8
15A
N°5
10A
SYMBOLE DE BORNE
Il indique la forme de chaque borne pour
identifier si c'est une borne mâle ou femelle.
GND1
Indique la terre (GND entouré d'un
cercle suivi du N° en arrière-plan
blanc)
N° DE CONNECTEUR/BORNE
Chaque connecteur et borne a un numéro pour aider les utilisateurs à trouver l'emplacement et
la forme du connecteur et la disposition des bornes en se reportant au "Schéma de disposition
générale des connecteurs" et/ou au "Schéma de connecteur". Tous les numéros de
connecteur/borne indiqués dans ce manuel d'entretien sont un de ceux indiqués dans ce chapitre.
: Connecteur qui relaie d'un faisceau vers un faisceau (N° entouré d'un cercle en arrière-plan
noir)
: Connecteur qui connecte à un équipement électrique (N° entouré d'un cercle en arrière-
plan blanc)
: Connecteur (C entouré d'un cercle suivi du N° en arrière-plan blanc)
: Borne (T entouré d'un cercle suivi du N° en arrière-plan blanc)
: Terre (GND entouré d'un cercle suivi du N° en arrière-plan blanc)
TYPE AVEC
TELECOMMANDE
LAMPE-TEMOIN
TYPE AVEC
BARRE FRANCHE
LAMPE-TEMOIN
CAPTEUR D'ANGLE
D'ASSIETTE (UNIQUEMENT
TYPE AVEC ASSIETTE/
INCLINAISON ASSISTEE)
