94 sur 140
Version 2.5 (11/2020) UL
Traduction de la notice d’utilisation originale
Montage et installation
5.4 Installation électrique
Raccordement de l’alimentation électrique
Pour l’alimentation électrique, deux câbles plats de type 3G3G-FL présentant une section de conducteur de 2 x
2,5mm
2
sont utilisés.
Utiliser deux câbles plats permet d’alimenter en tension le RollerDrive ainsi que les capteurs / la logique séparément.
Le RollerDrive peut ainsi être déconnecté sans que la communication bus ne soit perdue.
Un répartiteur à câble plat permet d'utiliser la MultiControl comme pièce de rechange dans les systèmes
existants (voir „Accessoires“ à la page 134).
Les deux potentiels de terre (L-) de l’alimentation électrique sont reliés l’un avec l’autre dans la MultiControl.
¾ Positionner le câble plat dans le sens correct, sans tension mécanique ni torsion, dans le passage de câble
de la plaque de base. Les passages de câble sont conçus pour une liaison par forme (voir graphique). Par
conséquent, le câble plat ne peut être placé que dans un seul sens et toute inversion de polarité est impossible.
¾ Adopter le cas échéant des mesures de décharge de traction ou de réduction des vibrations.

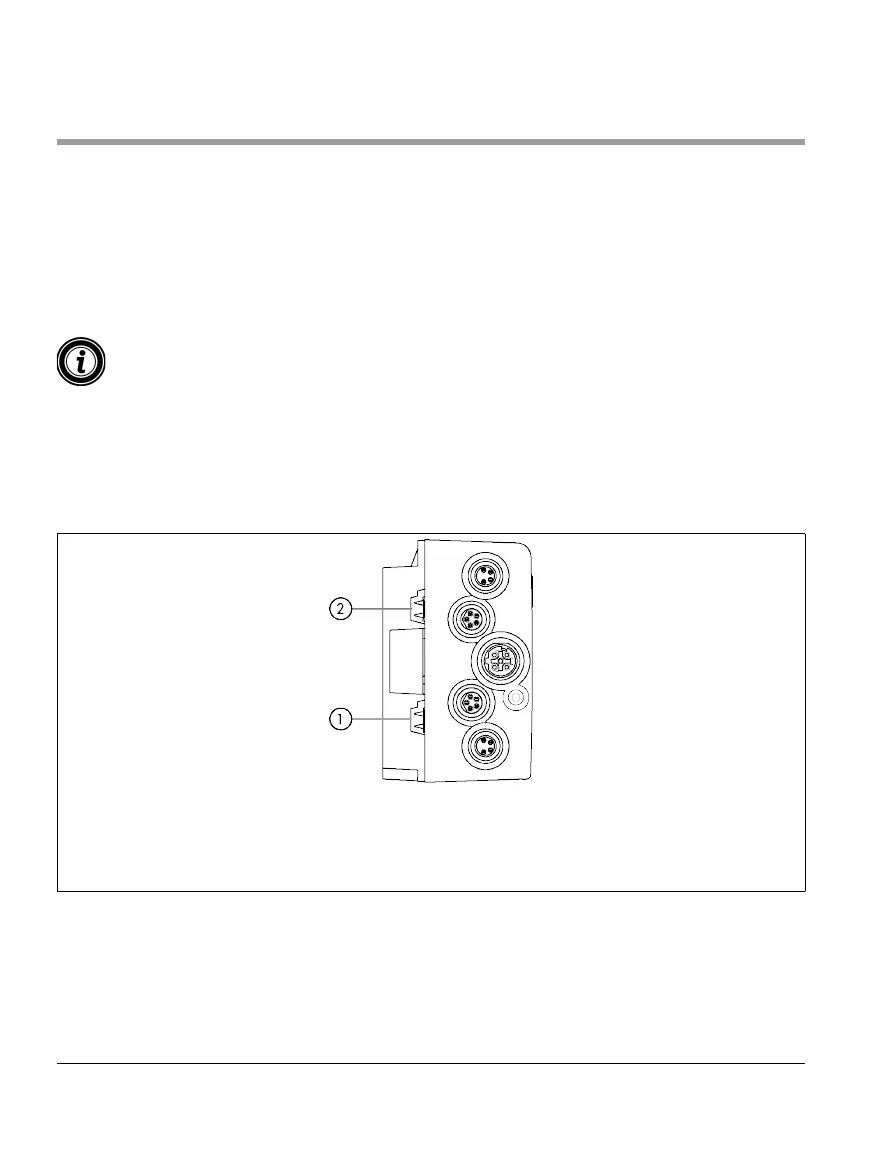

1 Guidage du câble d'alimentation électrique
logique et capteurs (L1)
2 Guidage du câble d'alimentation électrique
RollerDrive (L2)
Broche du haut: L+, l marron du câble Broche du haut: L+, l marron du câble
Broche du bas: L-, l bleu du câble Broche du bas: L-, l bleu du câble
¾ Obturer les extrémités de câbles plats avec des embouts an d’atteindre la classe de protection IP54.
¾ Monter la MultiControl sur le cadre de base an d’établir le contact (voir „Montage initial“ à la page 90).
¾ Raccorder le câble à la source de tension. Raccorder ensuite le l marron sur L+ et le l bleu sur L-.
