Version 2.5 (11/2020) UL
Traduction de la notice d’utilisation originale 97 sur 140
Montage et installation
Raccordement des capteurs
Quatre capteurs («Sensor») et quatre entrées et sorties supplémentaires (Aux I/O) peuvent être branchés sur les
raccordements «Sensor1, I/O 1» à «Sensor4, I/O 4» de la MultiControl. Il est possible d’utiliser des capteurs PNP
ou NPN ainsi que des capteurs dotés de contacts à ouverture et à fermeture. Le type de capteur et la fonction de
l’E/S supplémentaire peuvent être paramétrés (voir „Digital I/O - Settings“ à la page 110). Une ligneY permet le
branchement simultané, sur un raccord, d’un capteur et d’une entrée/sortie (voir „Accessoires“ à la page 134).

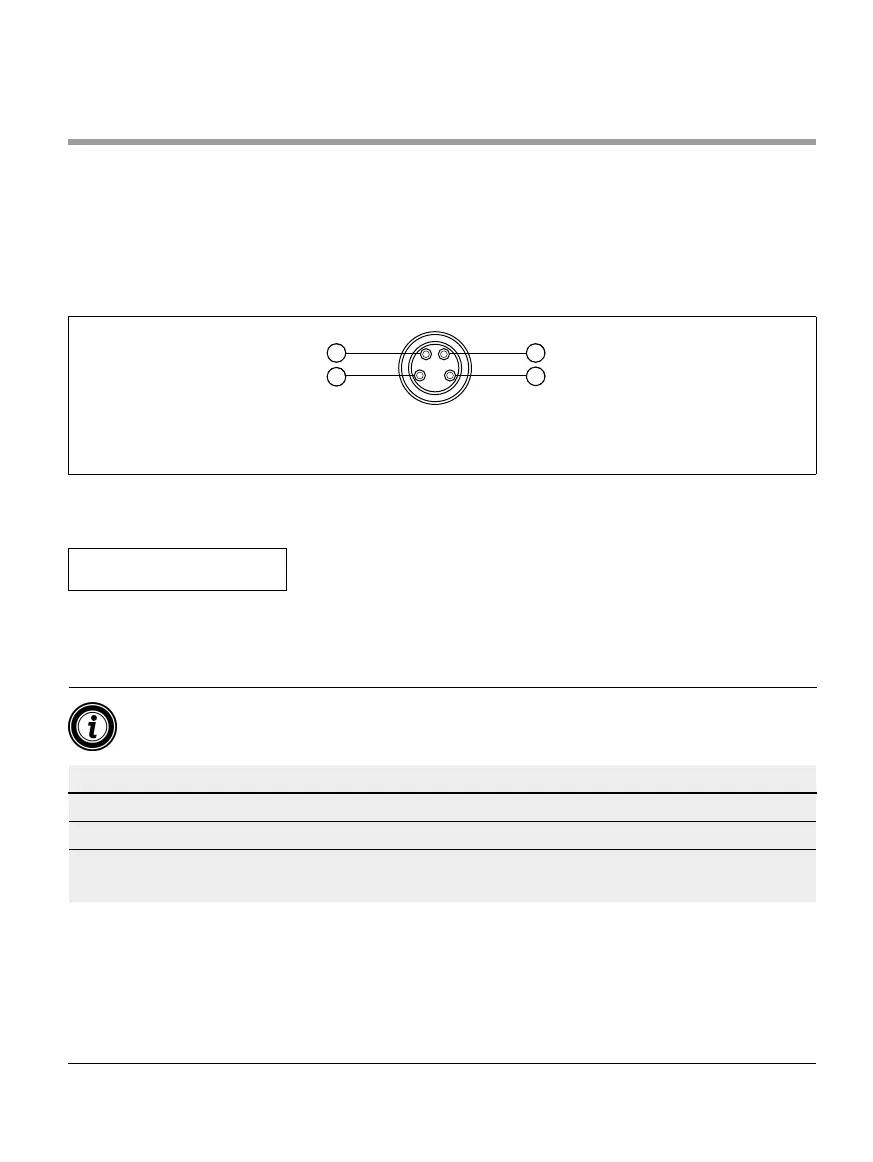

2
1
3
4
1 +24V 3 Masse
2 AUX I/O 4 Entrée capteur
¾ Si un branchement reste inutilisé, obturer ce dernier avec un embout M8 an d’atteindre la classe de
protection IP54.
REMARQUE
Les raccords ne sont pas résistants aux courts-circuits
En cas de court-circuit, notamment entre la broche1 et la broche3, le fusible interne (PTC) se déclenche dans la
MultiControl. Une fois le fusible interne refroidi, l'appareil peut fonctionner à nouveau.
¾ S'assurer que la polarité est correcte.
Les entrées et les sorties ne sont pas séparées galvaniquement.
Paramètres des entrées
Tension d'entrée de 0V à 24V DC
Résistance d'entrée ≥ 15kΩ
Seuil de commutation ≥ 15V «High»
≤ 5V «Low»
