Montage et installation
Raccordement bus

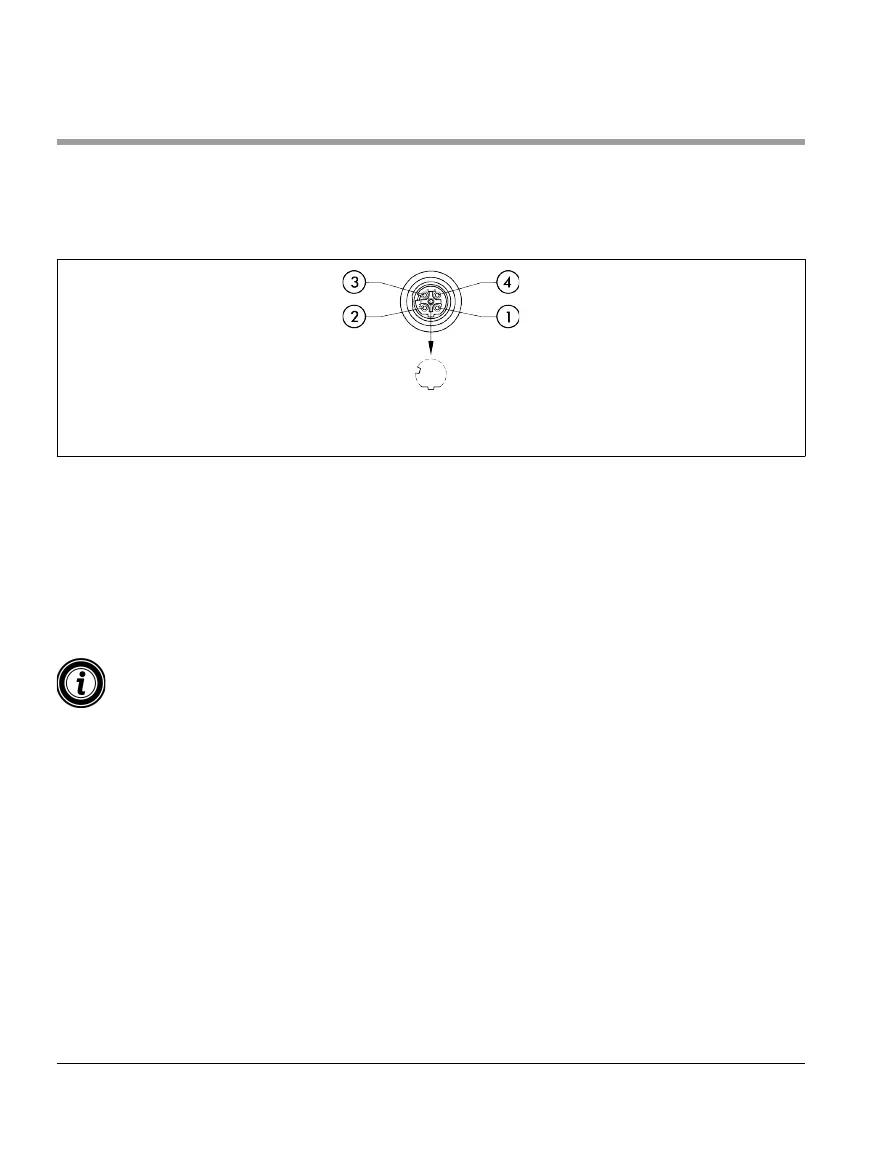

Les deux raccordements «LinkA» et «LinkB» sont adaptés à un connecteur M12, 4 pôles, codageD, aectation des
contacts selon CEI 61076-2-101:
1 Transmission Data TD+ 3 Transmission Data TD-
2 Receive Data RD+ 4 Receive Data RD-
La MultiControl est équipée d’un commutateur 2ports intégré. Ainsi, la MultiControl peut par exemple être intégrée
dans les structures linéaires du câblage de bus.
¾ Respecter les directives d’installation des systèmes de bus correspondants:
• PROFINET: PROFIBUS & PROFINET International (PI), www.probus.com
• EtherCAT: EtherCAT Technology Group, www.ethercat.org
• EtherNET/IP: ODVA, www.odva.org
¾ Si un branchement reste inutilisé, obturer ce dernier avec un embout M12 an d’atteindre la classe de
protection IP54.
Il est possible de raccorder le blindage des lignes de bus des deux côtés du MultiControl. Cela minimise les
problèmes de CEM.
