Version 2.5 (11/2020) UL
Traduction de la notice d’utilisation originale 95 sur 140
Montage et installation

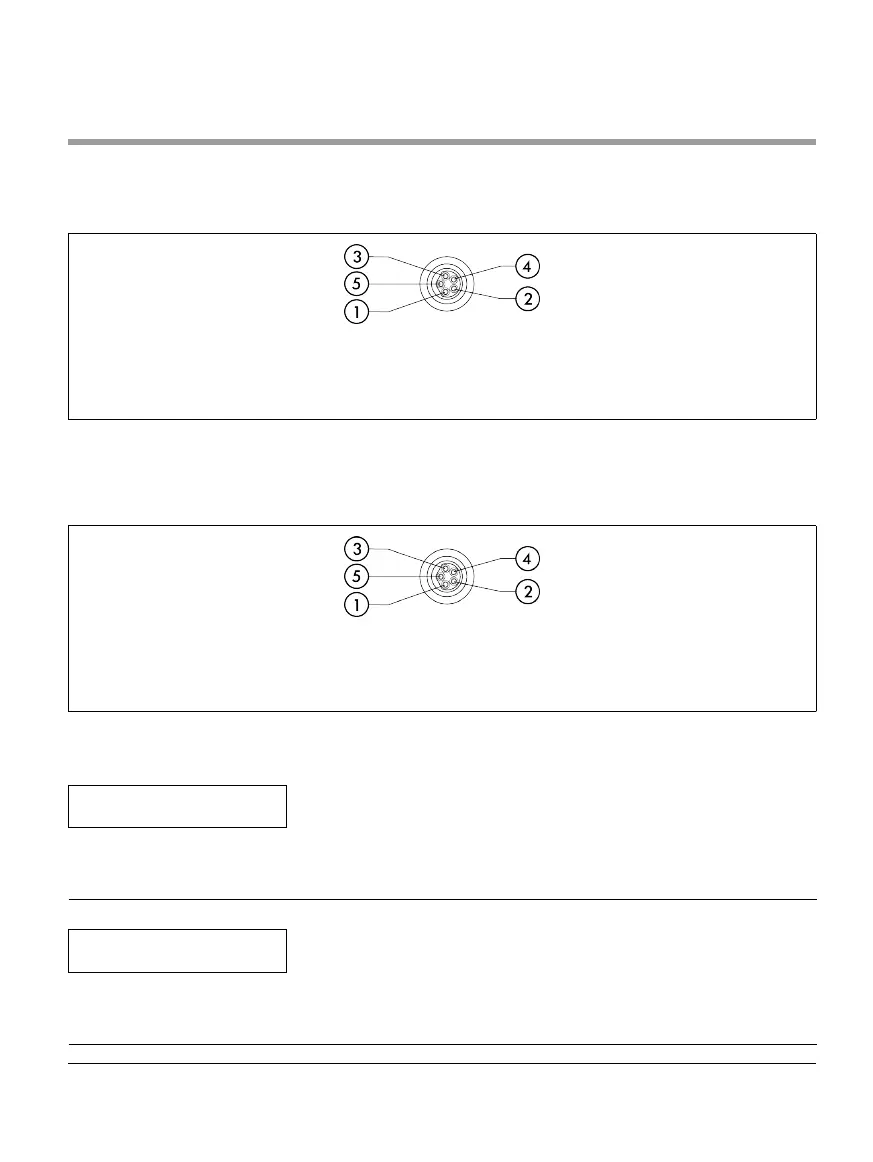

Raccordement du RollerDrive
RollerDrive AI
1 +24V / 48V 4 Entrée erreur
2 Sortie sens de rotation 5 Sortie vitesse
3 Masse
¾ Obturer les raccordements du RollerDrive non utilisés avec un embout M8 an d’atteindre la classe de
protection IP54.
RollerDrive BI
1 +24V / 48V 4 Signal de bus CAN - CAN Low
2 Signal de bus CAN - CAN High 5 Service fabricant
3 Masse
¾ Obturer les raccordements du RollerDrive non utilisés avec un embout M8 an d’atteindre la classe de
protection IP54.
REMARQUE
Destruction du RollerDrive à cause de valeurs de raccordement erronées.
¾ N'essayez jamais de faire fonctionner un RollerDrive EC5000 24V DC avec du 48V DC. Cela entraînerait
la destruction des composants électroniques du moteur.
REMARQUE
Destruction du RollerDrive EC5000 avec interface bus lors du branchement / débranchement sous tension
¾ Le RollerDrive EC5000 BI ne peut pas être (dé)branché lorsqu'il est en marche. Coupez l'alimentation
électrique avant de connecter / déconnecter le RollerDrive EC5000 BI.
