Fr Gb
- 14 - 324501D revision07
De
Elément
Caractéristiques du fusible et
emplacement à utiliser pour
Récepteur ORRS
Caractéristiques du fusible et
emplacement à utiliser pour
Récepteur ORRA
Carte alimentée en
12 VDC
250 mA / 250 VAC / T -
F2
315 mA / 250 VAC / T -
F2
Carte alimentée en
24 VDC
500 mA / 250 VAC / T -
F1
250 mA / 250 VAC / T -
F1
Carte alimentée en
24VAC
500 mA / 250 VAC / T -
F1
1,6 A / 250 VAC / T -
F2
Carte alimentée en
48VAC
500 mA / 250 VAC / T -
F1
800 mA / 250 VAC / T -
F1
Carte alimentée en
115VAC
100 mA / 250 VAC / T -
F1
315 mA / 250 VAC / T -
F2
Carte alimentée en
230VAC
62 mA / 250 VAC / T -
F1
160 mA / 250 VAC / T -
F1
- Relais de fonction
- Relais "Marche"
Pas de protection Pas de protection
R13 R14 R15
123
30 31 32 33 34
3
45678910111213 1516171814
RM
F1
F2
• Contre les surintensités : 1 fusible sur la phase (ORRS et ORRA)
• Contre les inversions de polarités dans le cas d’alimentation 12VDC.

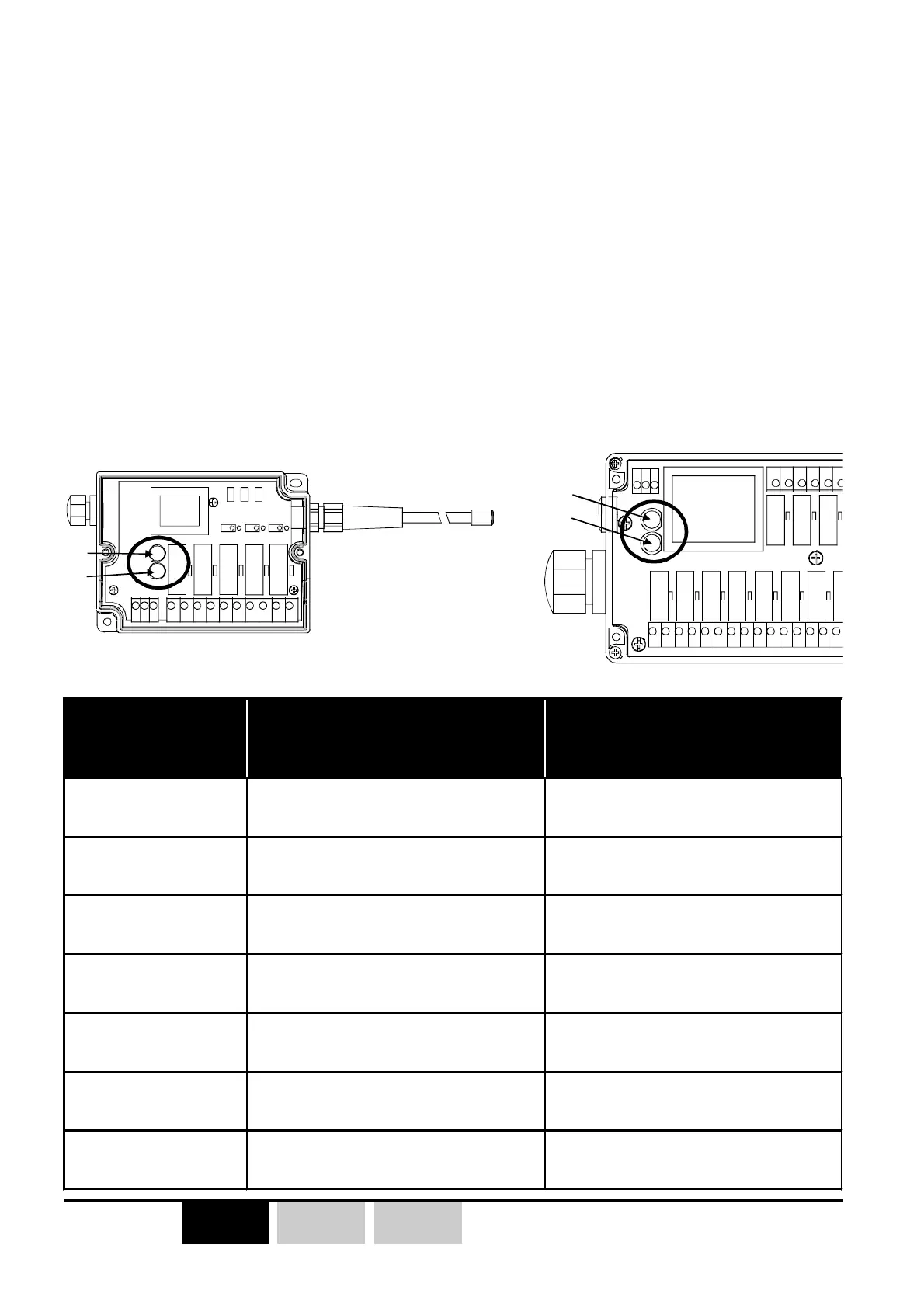

2.3.4- Protection de la carte récepteur et des relais
- Protection de l'alimentation
- Caractéristiques et calibres des fusibles
R1
R2
R3RM
R4
123 45678910111213
V1 V2 V3
JP1 JP2 JP3
F1
F2
Récepteur industriel
«petit modèle»
ORRS
Récepteur industriel
«grand modèle»
ORRA
