Jay electronique ORRD22L1C - Individuelle Zuordnung der Sendertasten zu den Empfängerrelais

GbFr
- 88 - 324501D revision07
De
Beim Zuordnungsverfahren wird der Jumper (oder Microswitch)
JP3
des
Empfängers benutzt.
VORBEDINGUNG :
HINWEIS : Jedes Funktionsrelais kann höchstens folgendes «lernen» :
- 10 verschiedene «Tastennummern + Identitätscode» für die
Empfänger mit DIN Schiene (ORRD) und industrielle
Empfänger «kleines Modell» (ORRS).
- 4 verschiedene «Tastennummern + Identitätscode» für
industrielle Empfänger «großes Modell» (ORRA).
Der Empfänger besitzt 3 Brücken/Microswitch zum programmieren, die
JP1
,
JP2
und
JP3
genannt werden, sowie 3 LEDs, darunter
V1
,
V2
und
V3
über die
beim Programmierverfahren mit dem Benutzer kommuniziert wird (
V1
ist die
Kontrollleuchte des Empfängers, die durchgehend leuchtet, solange der Empfänger
mit Strom versorgt wird).
Nach erfolgreicher Programmierung des Identitätscodes auf den Sender müssen
die Empfängerrelais den Sendertasten zugeordnet werden.
JP2
JP4
JP1
V1 V3 V2
JP3
ONOFF
V1 V2 V3
JP1 JP2 JP3
V1 V2 V3
JP1 JP2 JP3
3.3.2- Individuelle Sender/Empfänger-Zuordnung
1- Die industriellen Empfänger (Bauart ORRA und ORRS) ausschalte, der DIN-
Schienen-Empfänger (ORRD) kann während des gesamten Verfahrens
eingeschaltet bleiben.
2- Bei den industriellen Empfängern ORRS und ORRA den Jumper
JP3
auf
Kurzschluss schalten (
JP1
und
JP2
nicht kurzgeschlossen ), Beim ORRD
Empfänger den Microswitch
JP3
auf die Position «ON» stellen.
3- Das Verfahren gemäß dem auf der nächsten Seite beschriebenen Schema
ausführen.
z Sender und Empfänger müssen sich auf demselben Funkkanal befinden.
))
))
)
Bei Programmier- oder Zuordnungsfehlern kann der Empfängerspeicher
gelöscht werden. Siehe unter § 3.9 beschriebenes Verfahren.

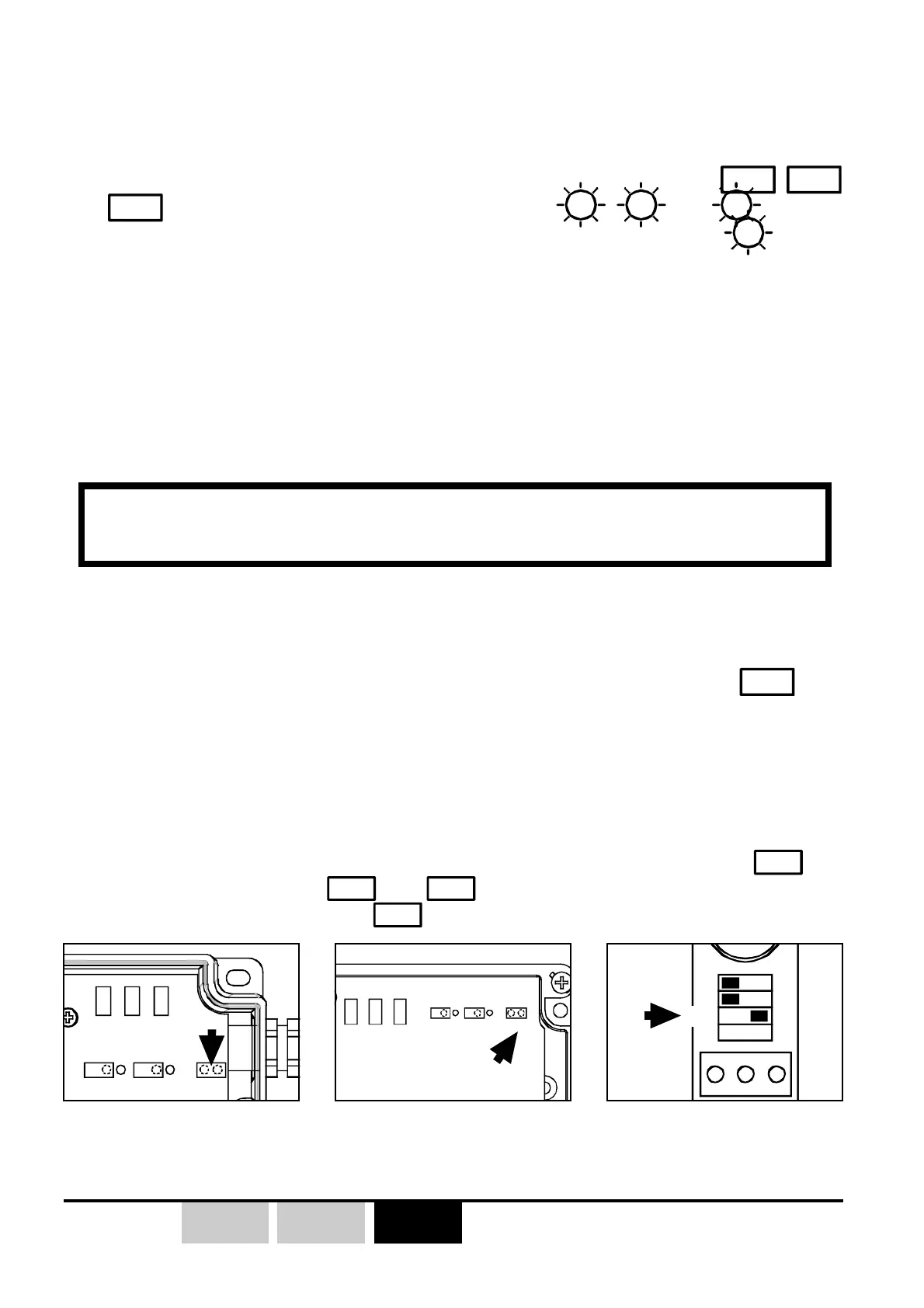

Empfänger ORRS Empfänger ORRA Empfänger ORRD
