- 92 - 324501D revision07
De
1- Die industriellen Empfänger (Bauart ORRA und ORRS) ausschalte, der DIN-
Schienen-Empfänger (ORRD) kann während des gesamten Verfahrens
eingeschaltet bleiben.
2- Bei den industriellen Empfängern ORRS und ORRA den Jumper
JP1
auf
Kurzschluss schalten (
JP2
und
JP3
nicht kurzgeschlossen ), Beim ORRD
Empfänger den Microswitch
JP1
auf die Position «ON» stellen.
3- Industrielle Empfänger (ORRA und ORRS) : Empfänger einschalten.
4- Die Kontrollleuchten
V2
und
V3
blinken 2 Mal und erlöschen dann.
Bei diesem Programmierverfahren wird der Jumper/Microswitch
JP1
des
Empfängers benutzt.
Jedes Mal wenn der Jumper
JP1
(ORRS und ORRA) kurzgeschlossen
oder der Microswitch
JP1
(ORRD) auf die Position «ON» gestellt wird,
werden die vorher programmierten Befehlsabläufe gelöscht.
3.5- Programmierung der Zwischenverriegelung
entgegenwirkender Befehle
Durch dieses Verfahren können gegenwirkende Befehle vermieden werden, die durch
den gleichzeitigen Druck von zwei Funktionstasten des Senders ausgelöst werden
können.
Die von der Zwischenverriegelung betroffenen Relais werden in den «Ruhezustand»
versetzt, wenn eine Zwischenverriegelung erkannt wird
))
))
)
VORBEDINGUNG :
z Die Sender/Empfängerzuordnung muss bereits erfolgt sein.
z Für diese Programmierung ist ein Sender und ein Empfänger notwendig.

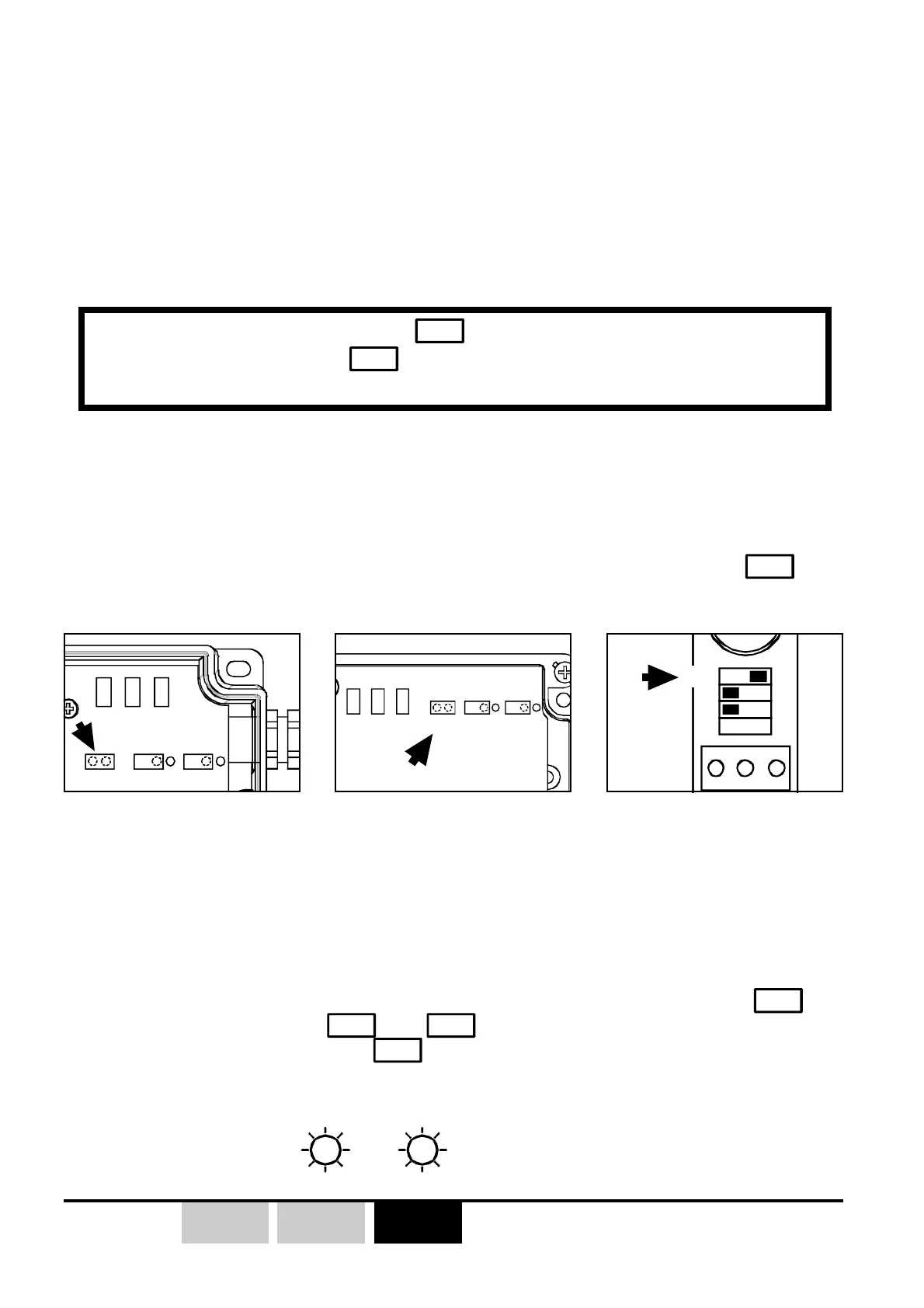

Empfänger ORRS Empfänger ORRA Empfänger ORRD
V1 V2 V3 JP3JP2
JP1
V1 V2 V3
JP3JP2
JP1
JP2
JP4
V1 V3 V2
JP3
JP1
ONOFF
